フレームサポートパーツ コネクティングジョイント
- コネクティングジョイント
- 補強パイプなど２本の脚を連結させるために使用、コンベヤを安定させます。
-
用途
2本の脚を連結させることでコンベヤを安定させます。
-

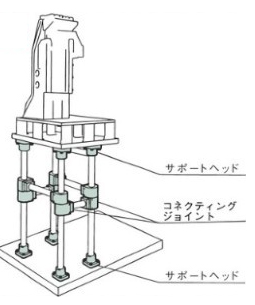

使用イメージ
[クリックで拡大]
[クリックで拡大]
制御盤の取付
[クリックで拡大]
アタッチメントとして活用
[クリックで拡大]
フレームサポートパーツの一覧やパイプ別の適用パーツ組合せは下記パイプサイズ別適用パーツ組合せ表よりご確認ください。
コネクティングジョイント一覧
| 形番 | TP-C14746T-CJ | TP-C14733T-CJ |
|---|---|---|
| タイプ | - | |
| 使用パイプ呼び径 mm | Φ60.5, Φ42.7 | Φ48.6, Φ42.7 |
| 使用パイプ外径 mm | 2, 1¼ | 1½, 1¼ |
| ボルトサイズ | - | |
| 形状 | |
|
| 本体材質 | 強化ポリアミド | |
| 本体外観色 | ブラック | |
| ボルト・ナット・ワッシャ材質 | - | |
| ボルト材質 | ステンレス鋼 | |
| ブシュ材質 | 真ちゅう＋Niメッキ | |
| ナット材質 | - | |
| フット・ボルト・ナット材質 | - | |
| すべり防止ゴムパット材質 | - | |
| すべり防止ゴムパット外観色 | - | |
| MB相当品 | MB137-6502-CJ | MB137-66813-CJ |
