产品信息 离合器
离合器是在2个动力传导轴之间传导、阻断转动的机械要素。
离合器产品包括单向离合器，与SR（单回转离合器）。离合器为机械式无背隙构造，内外环之间配列多个凸轮。可用于止逆，超越，分度的用途。
SR离合器通过简单地操作拉杆，将连续旋转的外轮(驱动端)传递到内轮(负载端)，正确地进行1次或整数次回转。
什么是凸轮离合器（单向离合器）
椿本电箱离合器是机械式离合器的代表产品。
配列复数凸轮，机械式无背隙的单向离合器（单向离合器）。
离合器共有三个用途：止逆，超越和分度。
什么是SR离合器（单回转离合器）
通过简单地操作拉杆，将连续旋转的外轮(驱动端)传递到内轮(负载端)，进行1次或整数次回转的离合器。
采用内外环啮合的结构与其它摩擦结构、棘轮结构、键槽结构的离合器相比，可具有更可靠的定时驱动性能。
离合器 产品一览
止逆
也称为防止逆转。当机械处于运行状态，凸轮离合器持续空转，如果突发逆转，离合器咬合。
止逆离合器用于防止回转轴的逆转。
凸轮离合器在轴正转时持续空转，如轴尝试逆转，离合器咬合防止轴逆转。

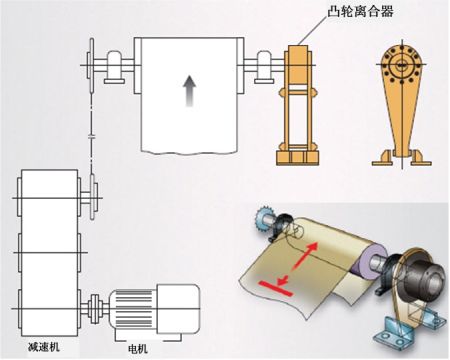

用于输送机止逆用途的例子
| 凸轮离合器的动作 | |
|---|---|
 |
主要用于倾斜或垂直输送机，防止因驱动链的破损等原因造成的输送机逆转，输送物落下等事故的发生。 |
BS系列
型号 BS～
输送机止逆专用离合器（低速用途）。
- ・BS系列为凸轮和滚子的构造。
- ・优异的防尘构造，可防止灰尘的进入。
- ・采用专门开发的凸轮，性能可靠。
- ・BS30～BS135尺寸的产品已封入润滑脂，无需润滑。
- ・低速超越类型，安装于输送机，泵的回转尾轴。
轴径范围 mm
Φ30～Φ450
扭矩范围 N・m
294～686000
轴径范围 mm
Φ19～Φ250
扭矩范围 N・m
314～176000
BR & BR-P系列
型号 BR～ BR□□P～
高速回转时内外环非接触，可期待长使用寿命。
- ・高速回转时内外环非接触，使用寿命长，高速空转用途的凸轮离合器。
- ・用于高速回转，低速咬合，防止逆行的用途。
- ・BR型是直接安装至电机轴的类型。
- ・BR-P型内置轴承，可直接使用。
轴径范围 mm
Φ20～Φ240
扭矩范围 N・m
306～62034
MA系列
型号 MA～
所使用的凸轮可对应冲击性负荷。
- ・使用的凸轮具有优异的耐冲击性能，可稳固地承受冲击性负荷。
- ・用于自动发球机，网球机的机械臂止动用途而开发的离合器。
- ・无需润滑保养。
- ・全部品种为库存品，可迅速交货。
轴径范围 mm
Φ20～Φ30
扭矩范围 N・m
176～510
