大形コンベヤチェーン継手リンク スクリューロックリンク

製品写真
  • トルクレンチ一つで、誰でも簡単・安全・確実に切継ぎが可能に
  • 危険で技術が必要な大形コンベヤチェーンの切継ぎ作業が、トルクレンチひとつで誰でも簡単に実施できるようになる継手リンクです。
  • 従来はハンマーを使って行われていた切継ぎですが、
  • ・危険
    ハンマーで強くたたかなければならないので、破片が飛散したり、手を打ち付けるなど労災のリスクがある
  • ・技術が必要
    適切に行わないと、外プレートの押し込みすぎによる屈曲不良が発生することも
  • ・工数がかかり生産性に影響
    前述のように技術が必要なため、技術者の手配が必要なことも
  • ・大掛かりな工具が必要
    チェーンが大きくなるにつれて、大掛かりな工具・治具が必要な場合も
  • など、様々な課題がありました。
  • スクリューロックリンクなら、トルクレンチでナットを指定のトルクで締めるだけなので、誰でも簡単・安全・迅速・確実に切継ぎ作業が行えます。

目次

カタログ・取扱説明書

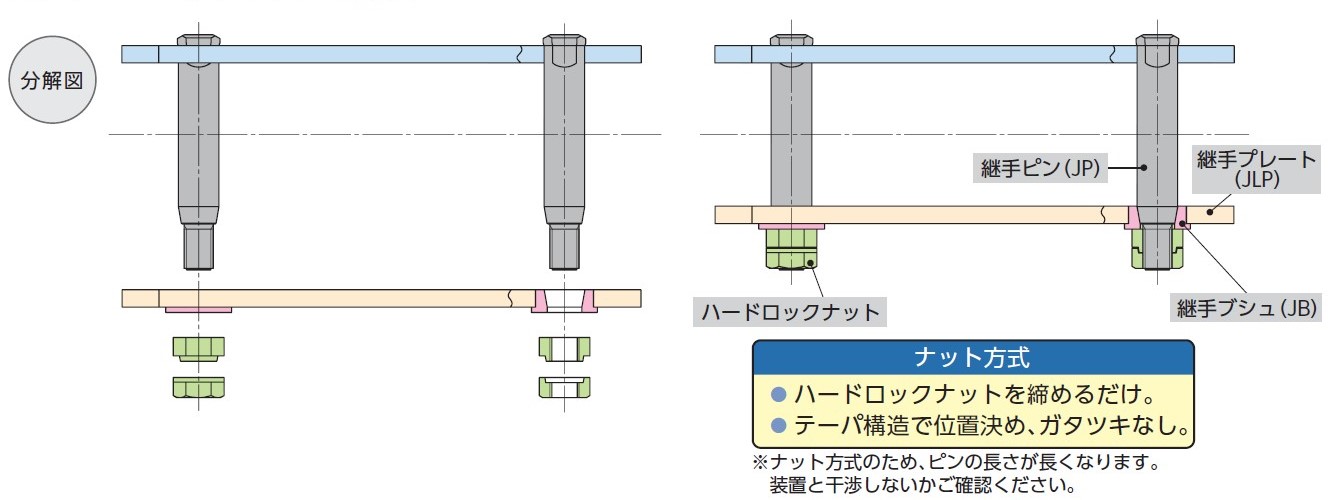

構造

ナット方式

ナット部は選べる2タイプ

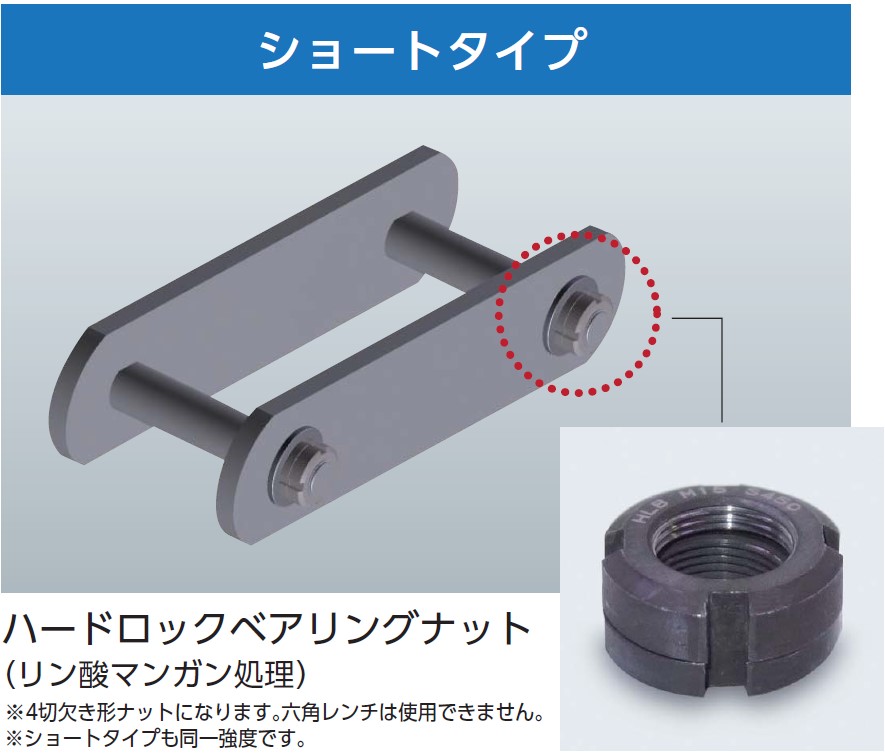

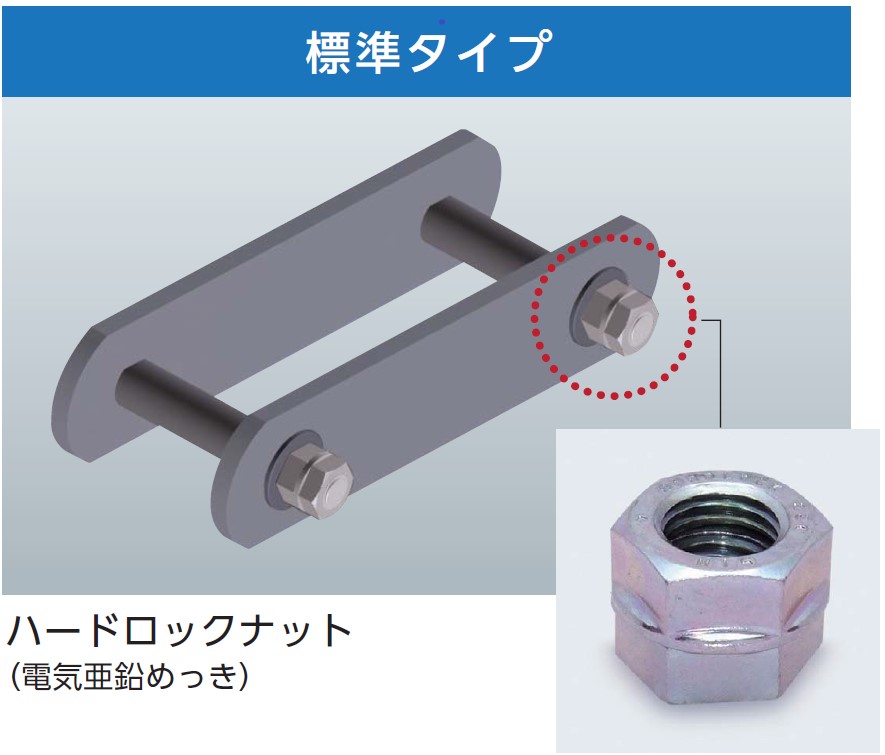

ピンの長さを極力抑えたショートタイプもご用意できます。

標準タイプ
ショートタイプ

※ハードロックナット、ハードロックベアリングナットは、ハードロック工業株式会社の商標、または登録商標です。

このページの上へ戻る

主な適用可能製品

製品詳細情報へ

大形コンベヤチェーン　DT仕様

もっとも経済的な汎用コンベヤチェーンです。(ベーシックモデル)

詳細はこちら

製品詳細情報へ

大形コンベヤチェーン　DTA仕様

DT仕様に対し、ブシュ～ローラ間の耐摩耗性能を3倍に向上した仕様です。

詳細はこちら

製品詳細情報へ

大形コンベヤチェーン　AT仕様

DT仕様に比べ、約2倍の最大許容張力を有し、ブシュ～ローラ間の耐摩耗性及びローラ許容負荷を向上。

詳細はこちら

製品詳細情報へ

大形コンベヤチェーン　ATA仕様

AT仕様に対し、さらにブシュ～ローラ間の耐摩耗性能が2倍、ピン～ブシュ間の耐摩耗性能が1.5倍、最大許容張力が1.2倍に向上しています。

詳細はこちら

製品詳細情報へ

大形コンベヤチェーン　SS仕様

耐食性、耐薬品性、耐熱性、耐寒性に優れたステンレス製チェーンです。

詳細はこちら

製品詳細情報へ

大形コンベヤチェーン　GS仕様

DT仕様に対し、耐食性を向上させたステンレス製チェーン(ステンレス400シリーズ)です。

詳細はこちら

その他、製作可能な仕様については下記をご確認ください。

スクリューロックリンク適用可能仕様 一覧表

このページの上へ戻る

取扱要領

⚠注意

水平・傾斜・および垂直いずれのコンベヤの場合もチェーンブロック、ワイヤなどで切継ぎ部にチェーン張力がかからないようにしてから切継ぎ作業をしてください。

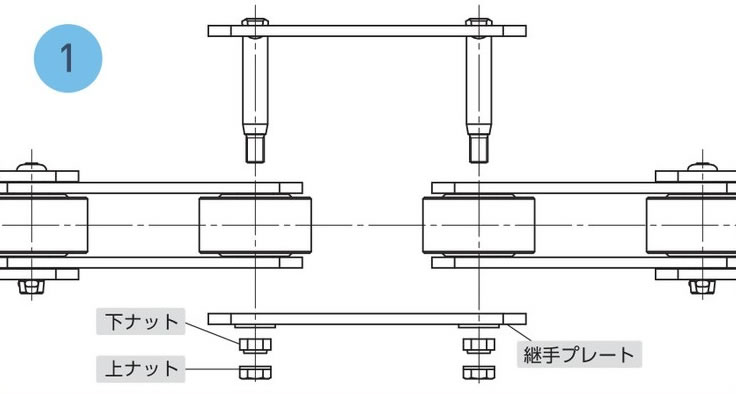

継ぎ方

継ぎ方 1

1. ナットを外し、継手プレートを外した状態にします。

継ぎ方 2

2. チェーンの両端を引き寄せ、継手リンクを内リンクの継ぎ目に挿入し、継手プレートをかぶせます。

継ぎ方 3

3. 下ナットを下記の指定のトルクで締め付けます。ナット締付け時、ネジ部の油分や付着物は、ウエスなどで拭き取ってください。

継ぎ方 4

4. 上ナットを下記の指定のトルクで締め付け、連結完了です。

ナットの締め付けトルク(N・m) ※1

RF10 RF12 RF17 RF26 RF36 RF52 RF60 RF90
標準タイプ※2 ナットサイズ M12×P1.75 M12×P1.75 M14×P2.0 M16×P2.0 M20×P2.5 M24×P3.0 M27×P3.0 M30×P3.5
下ナット 27～32 28～33 46～55 72～82 120～130 218～228 250～260 367～377
上ナット 27～32 28～33 46～55 72～82 120～130 218～228 250～260 367～377
ショートタイプ※3 ナットサイズ M12×P1.0 M12×P1.0 M15×P1.0 M17×P1.0 M20×P1.0 M25×P1.5 M30×P1.5 M35×P1.5
下ナット 23～27 28～33 49～58 76～86 117～127 227～237 254～264 428～438
上ナット 16～19 16～19 28～33 37～44 55～65 80～90 115～125 130～140
  • ※1.上記の表はスチールナットの締付トルクです。ステンレス製ナットの締付トルクはお問い合わせください。
  • ※2.下ナット締付け時ボルトが突き出しますので、標準タイプはディープソケットのご使用を推奨します。
  • ※3.ショートタイプは4切欠き形ナットです。引掛けスパナやソケットをご使用ください。

切り方

  • 1. 上ナット、下ナットの順にナットを外します。
    ※搬送物などの固着や腐食の影響によりナットが容易に取り外せない場合もあります。
  • 2. 継手プレートを外し、継手リンクを内リンクから外します。
このページの上へ戻る

保守・点検の注意

使用環境や条件によってはナットの緩みや脱落の可能性があるため、チェーン稼働中にナットの緩みが起きていないか定期的に確認してください。 (ナットにはマーカで合マークを入れると確認しやすくなります。)

このページの上へ戻る

形番表示例

編成品

RF12200 R - DT - 1L A2 + 400L - LNJR - H
｜
サイズ		 ｜
｜
｜		 ｜
仕様記号		 ｜
｜
｜
｜
｜		 ｜
｜
｜		 ｜
リンク数		 ｜
｜
｜		 ｜
オプション記号

オプション記号詳細
ローラ形式

ローラ形式詳細

 アタッチメント形式

アタッチメント形式詳細

 端末記号
｜
アタッチメント取付間隔
1L：各リンク取付
2L：2リンク毎取付

継ぎ手リンク単体

RF12200 - DT - A2 - LNJL - 8K
｜
サイズ		 ｜
仕様記号		 ｜
｜
アタッチメント形式		 ｜
部品名
LNJL：標準タイプ
LSJL：ショートタイプ 		｜
数量・単位(個)

商品スペック一覧

標準タイプ
標準タイプ
ショートタイプ
ショートタイプ
サイズ 最大許容張力 最小引張強さ ピッチ
P		 ピン ナットサイズ 継手ブシュ
フランジ径		 概略付加質量
(kg/ヶ所)
継手ピン
DT
kN{kgf}		 AT
kN{kgf}		 DT
kN{kgf}		 AT
kN{kgf}		 L3 標準
タイプ		 ショート
タイプ		 標準
タイプ		 ショート
タイプ		 A 標準
タイプ		 ショート
タイプ
L4 L5
RF10100 17.6
{1790}		 32.3
{3290}		 107
{11000}		 169
{17000}		 100 33 48.5 42 M12 M12 25 0.13 0.08
RF10125 125
RF10150 150
RF12200 26.6
{2710}		 39.9
{4060}		 160
{16500}		 249
{25500}		 200 40.5 55.5 49 M12 M12 28 0.17 0.11
RF12250 250
RF17200 35.0
{3570}		 55.3
{5640}		 213
{22000}		 336
{34000}		 200 51.5 69.5 61.5 M14 M15 32 0.25 0.14
RF17250 250
RF17300 300
RF26200 44.9
{4570}		 74.3
{7580}		 285
{29000}		 448
{45500}		 200 55.5 74 64 M16 M17 36 0.33 0.17
RF26250 250
RF26300 300
RF26450 450
RF36250 68.0
{6930}		 97.4
{9930}		 457
{46500}		 614
{62500}		 250 66 91.5 78.5 M20 M20 42 0.55 0.26
RF36300 300
RF36450 450
RF36600 600
RF52300 71.4
{7280}		 147
{15000}		 481
{49000}		 953
{97000}		 300 79 110 93.5 M24 M25 48 0.85 0.39
RF52450 450
RF52600 600
RF60300 71.4
{7280}		 149
{15200}		 479
{49000}		 1010
{103000}		 300 72.5 104 86.5 M27 M30 55 1.18 0.53
RF60350 350
RF60400 400
RF90350 113
{11500}		 233
{23700}		 754
{77000}		 1600
{163000}		 350 85.5 120.5 102 M30 M35 65 1.85 0.88
RF90400 400
RF90500 500

注)

  • 1. 使用温度範囲は、-20℃～150℃です。使用温度範囲外でのご使用については当社にご相談ください。
  • 2. ピン長さL4、L5がL2通常のピンより大きくなります。装置側との干渉をご確認ください。
  • 3. ショートタイプのナット締付けは引掛けスパナやソケットをご使用ください。
  • 4. アタッチメント形式は「つばき大形コンベヤチェーン&スプロケット」カタログをご使用ください
  • 5. 上表以外のサイズ(インチ系など)や仕様(ステンレス仕様など)も製作可能な場合があります。ご相談ください。
このページの上へ戻る

価格・納期一覧

DT仕様(標準タイプ)

サイズ アタッチメント
なし A2 K2 GA2
希望価格(税別) 納期 希望価格(税別) 納期 希望価格(税別) 納期 希望価格(税別) 納期
RF10100 ¥26,400 お問合せください ¥26,900 お問合せください ¥27,600 お問合せください ¥26,900 お問合せください
RF10125 ¥26,700 お問合せください ¥27,100 お問合せください ¥27,800 お問合せください ¥27,100 お問合せください
RF10150 ¥27,100 お問合せください ¥27,600 お問合せください ¥28,000 お問合せください ¥27,600 お問合せください
RF12200 ¥30,400 お問合せください ¥31,600 お問合せください ¥32,900 お問合せください ¥31,100 お問合せください
RF12250 ¥30,700 お問合せください ¥32,200 お問合せください ¥34,000 お問合せください ¥31,600 お問合せください
RF17200 ¥34,200 お問合せください ¥36,400 お問合せください ¥33,800 お問合せください ¥35,300 お問合せください
RF17250 ¥34,700 お問合せください ¥37,100 お問合せください ¥40,000 お問合せください ¥35,800 お問合せください
RF17300 ¥35,300 お問合せください ¥38,700 お問合せください ¥42,400 お問合せください ¥36,200 お問合せください

AT仕様(標準タイプ)

サイズ アタッチメント
なし A2 K2 GA2
希望価格(税別) 納期 希望価格(税別) 納期 希望価格(税別) 納期 希望価格(税別) 納期
RF10100 ¥26,900 お問合せください ¥28,200 お問合せください ¥29,100 お問合せください ¥28,000 お問合せください
RF10125 ¥27,100 お問合せください ¥28,400 お問合せください ¥29,300 お問合せください ¥28,400 お問合せください
RF10150 ¥27,800 お問合せください ¥28,900 お問合せください ¥29,800 お問合せください ¥28,900 お問合せください
RF12200 ¥31,600 お問合せください ¥33,300 お問合せください ¥35,100 お問合せください ¥32,700 お問合せください
RF12250 ¥32,200 お問合せください ¥34,200 お問合せください ¥36,700 お問合せください ¥33,600 お問合せください
RF17200 ¥36,200 お問合せください ¥38,900 お問合せください ¥41,300 お問合せください ¥37,800 お問合せください
RF17250 ¥37,100 お問合せください ¥40,000 お問合せください ¥42,700 お問合せください ¥38,900 お問合せください
RF17300 ¥37,800 お問合せください ¥41,600 お問合せください ¥45,300 お問合せください ¥39,800 お問合せください

アタッチメント形式 記号一覧はこちら

※上記表に掲載のない仕様・サイズ、ショートタイプ、編成品は都度見積となりますので、お問い合わせください。

お問い合わせはこちら
