大型输送链连接接头 螺丝锁紧式接头

产品照片
  • 仅需一个扳手，任何人都可以简单・安全・可靠的完成链条的断连作业
  • 大型输送设备的链条在操作切割和连接时不仅危险还具有一定的技术性，但该产品仅需使用一个扳手就可简单完成。
  • 通常链条的切割和连接需要使用榔头等工具
  • ・危险
    使用榔头作业有很多安全隐患，例如大力击打致使碎片飞散误伤作业人员、使用不当击打到手部等。
  • ・有一定的技术性
    如操作不当，过度压入会造成链条的曲弯不良。
  • ・不能及时修复影响生产效率
    如上所述该操作有一定的技术性，需要配备专业的技术人员
  • ・需要准备大型的工具
    链条的尺寸越大，所需要的工具和夹具也会随之变大
  • 诸如此类，会产生很多的问题。
  • 使用螺丝式锁紧接头，仅需一个扳手，任何人都可以简单・安全・可靠的完成链条的断连作业。

目录

目录・使用说明书

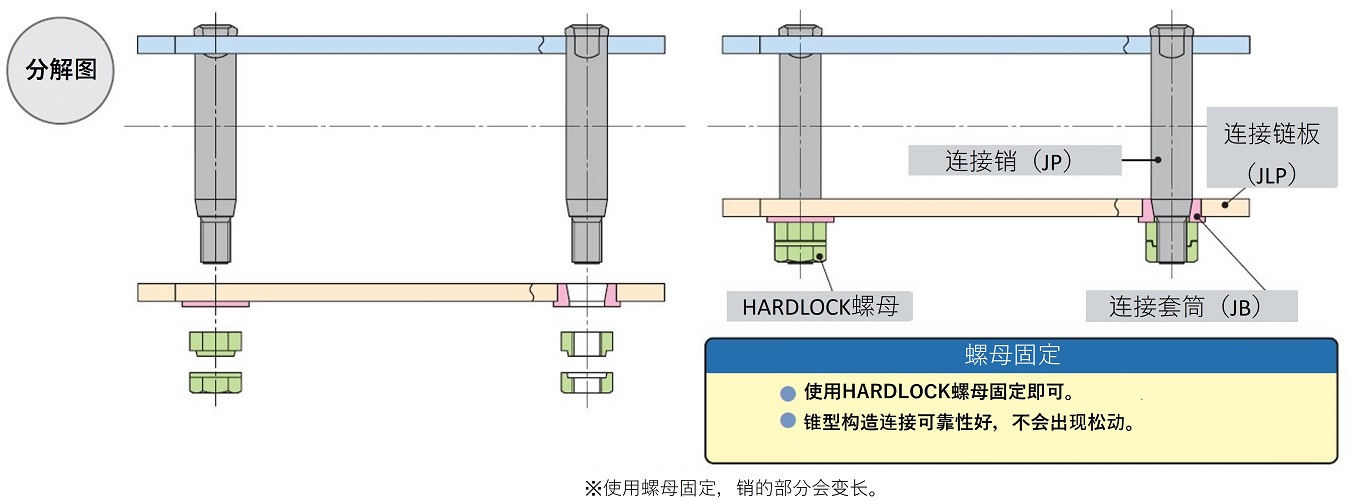

结构

螺母方法

螺母部分有两种类型可供选择

根据需求可以提供超短销式样

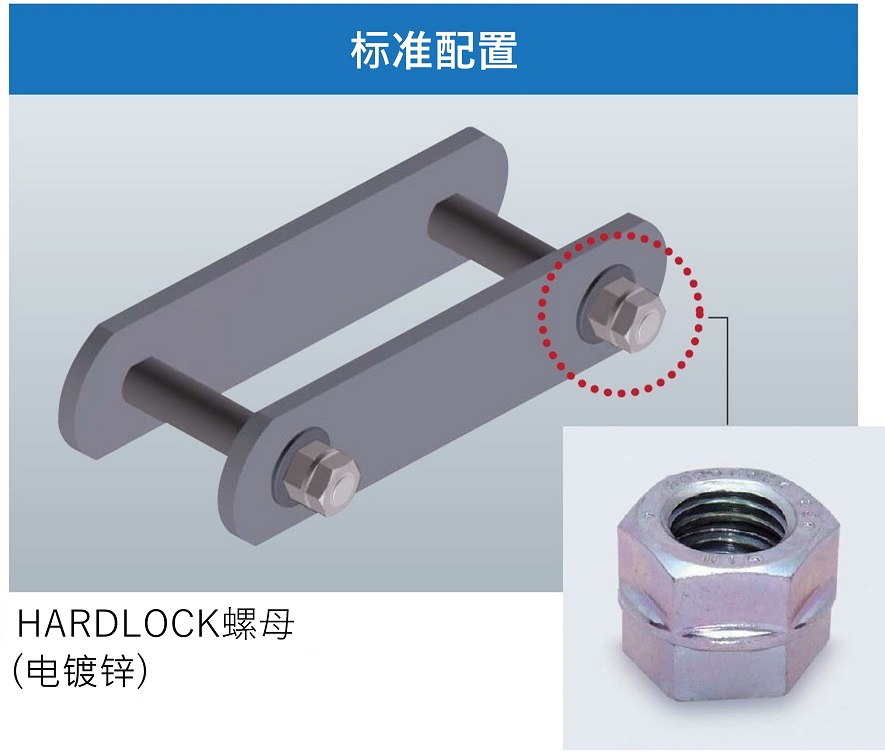

标准型

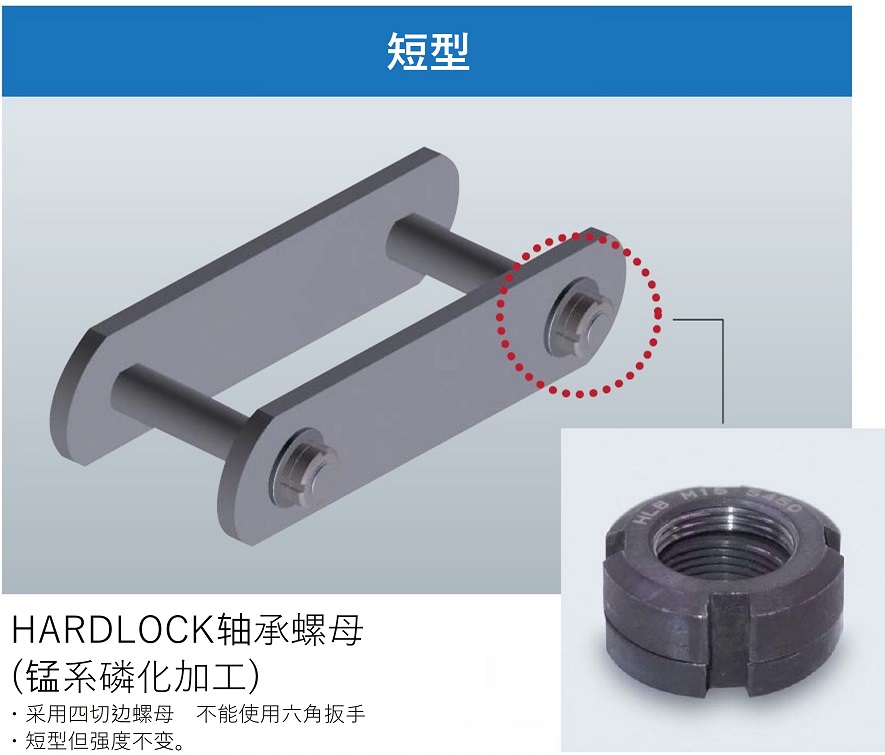

短型

※HARDLOCK螺母，HARDLOCK 轴承螺母均为HARDLOCK公司的商标或注册商标。

返回页首

主要适用产品

链接产品详细信息

大型输送链　DT规格

最经济的通用型输送链(基本型号)

详情请见此处

链接产品详细信息

大型输送链　DTA规格

与DT规格相比，套筒滚子之间的耐磨损性能提高3倍。

详情请见此处

链接产品详细信息

大型输送链　AT规格

其最大容许张力是DT系列的2倍，提高了套筒和滚子间耐磨性和滚子的容许负载。

详情请见此处

链接产品详细信息

大型输送链　ATA规格

与AT规格相比，套筒滚子间的耐磨损性能提高2倍，销子套筒间的耐磨损性能提高1.5倍，最大容许张力提高1.2倍。

详情请见此处

链接产品详细信息

大型输送链　SS规格

耐腐蚀性，耐药品性，耐热性，耐寒性优异的不锈钢链条。

详情请见此处

链接产品详细信息

大型输送链　GS规格

采用了和DT系列相比更具抗腐蚀性的不锈钢链条（不锈钢400系列）。

详情请见此处

可生产的其他规格的产品请参考下述内容。

螺丝式锁紧接头适用规格 一览表

返回页首

操作说明

⚠注意

在操作输送设备的切割和连接时，任何状态（水平/倾斜/垂直）下的设备都需将链块或钢丝接入操作位置，以确保链条上没有张力作用。

联结方法

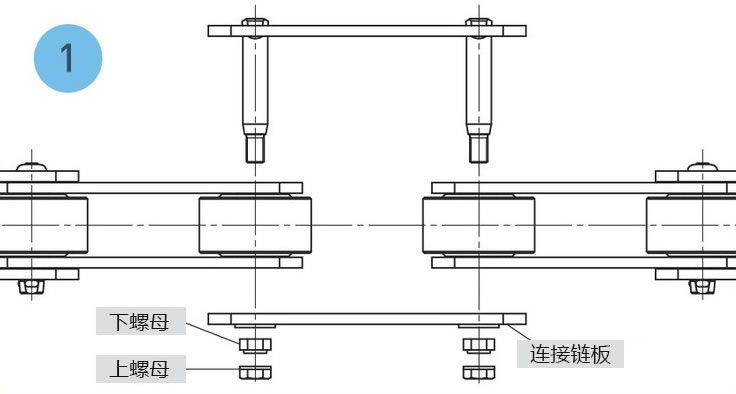

联结方法 1

1. 拆下螺母和连接链板。

联结方法 2

2. 拉近链条的两端，将连接链节插入内链节的接头处，然后把连接链板置于销端。

联结方法 3

3. 拧紧下端的螺母至指定扭矩。拧紧时，需用湿巾擦拭螺丝上的附着物和油污。

联结方法 4

4. 上面的螺母拧紧至下述指定扭矩后，完成连接。

螺母的紧固扭矩(N・m) ※1

RF10 RF12 RF17 RF26 RF36 RF52 RF60 RF90
标准型※2 螺母尺寸 M12×P1.75 M12×P1.75 M14×P2.0 M16×P2.0 M20×P2.5 M24×P3.0 M27×P3.0 M30×P3.5
下螺母 27～32 28～33 46～55 72～82 120～130 218～228 250～260 367～377
上螺母 27～32 28～33 46～55 72～82 120～130 218～228 250～260 367～377
短型※3 螺母尺寸 M12×P1.0 M12×P1.0 M15×P1.0 M17×P1.0 M20×P1.0 M25×P1.5 M30×P1.5 M35×P1.5
下螺母 23～27 28～33 49～58 76～86 117～127 227～237 254～264 428～438
上螺母 16～19 16～19 28～33 37～44 55～65 80～90 115～125 130～140
  • ※1.上表所示均为钢制螺母的紧固扭矩如为不锈钢制螺母请咨询。
  • ※2.由于拧紧下螺母时螺栓会突出，因此标准型建议使用深套筒。
  • ※3.短型为4槽口螺母。需使用钩形扳手或套筒扳手。

如何断开

  • 1. 先拆上螺母再拆下螺母。
    ※受到运输物品的残留附着或者腐蚀的影响，拆除螺母可能需要花费一定的时间。
  • 2. 拆下连接链板，然后从内链节上拆下连接链节。
返回页首

保养和点检

根据使用条件和使用环境，螺母可能会发生松动或掉落，在使用过程中需定期检查螺母是否发生松动。 (在螺母上做好标识可使检查更为简单。)

返回页首

产品规格一览表

标准型
标准型
短型
短型
尺寸 最大容许张力 最小抗拉强度 节距
P		 销轴 螺母尺寸 连接套筒
法兰盘直径		 约附加质量
(kg/处)
联接销
DT
kN{kgf}		 AT
kN{kgf}		 DT
kN{kgf}		 AT
kN{kgf}		 L3 标准型 短型 标准型 短型 A 标准型 短型
L4 L5
RF10100 17.6
{1790}		 32.3
{3290}		 107
{11000}		 169
{17000}		 100 33 48.5 42 M12 M12 25 0.13 0.08
RF10125 125
RF10150 150
RF12200 26.6
{2710}		 39.9
{4060}		 160
{16500}		 249
{25500}		 200 40.5 55.5 49 M12 M12 28 0.17 0.11
RF12250 250
RF17200 35.0
{3570}		 55.3
{5640}		 213
{22000}		 336
{34000}		 200 51.5 69.5 61.5 M14 M15 32 0.25 0.14
RF17250 250
RF17300 300
RF26200 44.9
{4570}		 74.3
{7580}		 285
{29000}		 448
{45500}		 200 55.5 74 64 M16 M17 36 0.33 0.17
RF26250 250
RF26300 300
RF26450 450
RF36250 68.0
{6930}		 97.4
{9930}		 457
{46500}		 614
{62500}		 250 66 91.5 78.5 M20 M20 42 0.55 0.26
RF36300 300
RF36450 450
RF36600 600
RF52300 71.4
{7280}		 147
{15000}		 481
{49000}		 953
{97000}		 300 79 110 93.5 M24 M25 48 0.85 0.39
RF52450 450
RF52600 600
RF60300 71.4
{7280}		 149
{15200}		 479
{49000}		 1010
{103000}		 300 72.5 104 86.5 M27 M30 55 1.18 0.53
RF60350 350
RF60400 400
RF90350 113
{11500}		 233
{23700}		 754
{77000}		 1600
{163000}		 350 85.5 120.5 102 M30 M35 65 1.85 0.88
RF90400 400
RF90500 500

注）

  • 1. 使用温度范围在-20℃-150℃之间。超过该温度范围时请咨询。
  • 2. L4和L5销的长度会大于L2。需确认和使用设备是否匹配。
  • 3. 短型产品需使用钩形扳手或套筒扳手。
  • 4. 相关附件，请参考「椿本大型输送链和链轮」产品目录。
  • 5. 也可生产上表之外的尺寸（英制等）和规格（不锈钢规格等）的产品。具体请咨询本公司。
返回页首

价格/交货期一览

DT规格(标准型)

尺寸 附件
无 A2 K2 GA2
标准价格 交货期 标准价格 交货期 标准价格 交货期 标准价格 交货期
RF10100 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF10125 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF10150 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF12200 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF12250 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17200 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17250 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17300 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询

AT规格(标准型)

尺寸 附件
无 A2 K2 GA2
标准价格 交货期 标准价格 交货期 标准价格 交货期 标准价格 交货期
RF10100 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF10125 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF10150 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF12200 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF12250 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17200 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17250 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17300 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询

点击此处查看附件类型列表

※上表中未列出的规格、尺寸、短型系列和组合产品等，欢迎咨询，我们可以提供报价服务。
