链条张紧器
- 调整链条的松紧,维持正常的链条传动
- 链条过度松弛会引起振动或噪音,导致链轮咬合不良,无法维持顺畅的链条传动。
- 提供TH型、TCS型、ETS型、TA型四种链条张紧器,用于消除链条过度松弛。
※ | 通过CADENAS WEB2CAD Co.的CAD图纸图书馆网站「PART community」的链接提供图纸数据(CAD数据)。 |
※ | 1. 关于CAD数据(PART community),请向CADENAS WEB2CAD Co.咨询。 【CADENAS WEB2CAD Co.】电话∶+81-3-5961-5031 传真∶+81-3-5961-5032 |
目录・使用说明书
链条张紧器的使用方法
有四个类型可供选择,TH型、TCS型、ETS型、TA型。
使用方法请参考以下内容。
链条张紧器的变位量和压紧力的关系。
- ・链条张紧器的本体内置两个卷簧。利用卷簧的弹性,通过安装于顶端部的惰轮或塑料块按压链条,调整链条松紧。
- ・关于惰轮或塑料滑脚的变位量与作用压紧力的关系,请参照以下内容,作为安装调整时的参考。

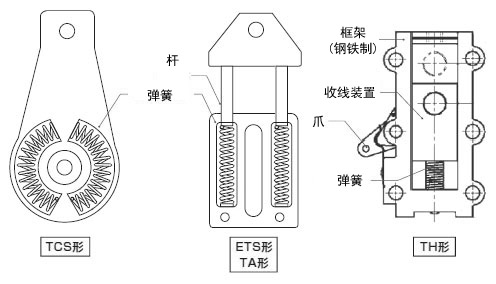

结构
椿本的链条张紧器由本体和惰轮构成。(TA型是带塑料滑脚的一体型。)
利用张紧器本体(铝材)内置的卷簧弹性调整松紧的构造。
惰轮部由内置轴承的链轮(TH型还可提供无油套筒型),固定螺栓,垫圈组成。
链轮的齿部实施高频硬化加工,TCS・ETS型实施黑染加工,TH型实施涂层加工。
使用注意事项
- ・链条脉动引起张紧器的连杆伸缩和在本体间的滑动。此动作会导致连杆与本体侧的磨损,需要在连杆和本体间注入润滑油。
- ・在粉尘和腐蚀性环境使用,易造成张紧器的过度损伤,请避免用于上述环境。
- ・当承受类似垂直驱动的推力,或发生如同正反运行的激烈负荷变化时,张紧器有可能严重损伤,请避免用于此类场合。
品种
1. TCS性 摇动式 附带惰轮
型号 | 实体代号 | 适用 链条 |
摇动 角度 |
尺寸 mm | 推力 kN { kgf } |
大概 质量 kg |
DXF图形 三维CAD数据 |
标准价格 | 交货期 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
B | C | H | M | T1 | T2 | T3 | L | L1 | L2 | |||||||||
CT-TCS40 | TC-1 | RS40-1 | 45゚ | 69 | 86.5 | 121 | M10 | 15.5 | 15.5 | 5 | 50.5 | 37.5 | 6.5 | 0 {0} ~ 0.15 {15} |
0.74 | DXF・3DCAD | 请咨询 | 请咨询 |
CT-TCS50 | RS50-1 | 0.82 | DXF・3DCAD | 请咨询 | 请咨询 | |||||||||||||
CT-TCS60 | TC-2 | RS60-1 | 30゚ | 90 | 100 | 145 | M12 | 18 | 18 | 7 | 60.5 | 44.5 | 8.5 | 0 {0} ~ 0.39 {40} |
1.3 | DXF・3DCAD | 请咨询 | 请咨询 |
CT-TCS80 | RS80-1 | 65.5 | 47 | 11 | 1.52 | DXF・3DCAD | 请咨询 | 请咨询 |
型号 | 链轮 齿数:Z |
DP mm |
DO mm |
链轮安装螺栓 | 平垫圈 | |||
---|---|---|---|---|---|---|---|---|
尺寸:O | 长度 mm |
强度区分 | 对应 | 数量 | ||||
CT-TCS40 | 17 | 69.12 | 76 | M10 | 30 | 10.9 | 10 | 2 |
CT-TCS50 | 15 | 76.35 | 84 | |||||
CT-TCS60 | 13 | 79.60 | 89 | M12 | 35 | 10.9 | 12 | 2 |
CT-TCS80 | 11 | 90.16 | 102 | 4 |
2. ETS型 直动式 附带惰轮
型号 | 实体代号 | 适用 链条 |
行程 S mm |
尺寸 mm | 推力 kN { kgf } |
大概 质量 kg |
DXF图形 三维CAD数据 |
标准价格 | 交货期 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
H | H1 | F | G | B | N | T1 | T2 | E | L | L1 | L2 | |||||||||
CT-ETS40 | TO-1 | RS40-1 | 30 | 129 | 74 | 7 | 58 | 56.2 | 11 | 23 | 20 | 12.5 | 42 | 29 | 6.5 | 0.10 {10} ~ 0.25 {25} |
0.6 | DXF・3DCAD | 请咨询 | 请咨询 |
CT-ETS50 | RS50-1 | 0.69 | DXF・3DCAD | 请咨询 | 请咨询 | |||||||||||||||
CT-ETS60 | TO-2 | RS60-1 | 38 | 163 | 87 | 9 | 70 | 70.5 | 12.5 | 28 | 25 | 15 | 52 | 36 | 8.5 | 0.15 {15} ~ 0.39 {40} |
1.15 | DXF・3DCAD | 请咨询 | 请咨询 |
CT-ETS80 | RS80-1 | 57 | 38.5 | 11 | 1.37 | DXF・3DCAD | 请咨询 | 请咨询 |
型号 | 链轮 齿数:Z |
DP mm |
DO mm |
链轮安装螺栓 | 平垫圈 | |||
---|---|---|---|---|---|---|---|---|
尺寸:O | 长度 mm |
强度区分 | 对应 | 数量 | ||||
CT-ETS40 | 17 | 69.12 | 76 | M10 | 35 | 10.9 | 10 | 2 |
CT-ETS50 | 15 | 76.35 | 84 | |||||
CT-ETS60 | 13 | 79.6 | 89 | M12 | 45 | 10.9 | 12 | 2 |
CT-ETS80 | 11 | 90.16 | 102 | 4 |
3. TA型 直动式 附带塑料片
型号 | 实体代号 | 适用 链条 |
行程 S mm |
尺寸 mm | 推力 kN { kgf } |
大概 质量 kg |
DXF图形 三维CAD数据 |
标准价格 | 交货期 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
H | H1 | F | G | B | N | T1 | E | W | R | T2 | |||||||||
CT-TA40 | TO-1 | RS40-1 RS08B-1 |
30 | 143 | 74 | 7 | 58 | 56.2 | 11 | 23 | 12.5 | 140 | 120 | 20 | 0.10 {10} ~ 0.25 {25} |
0.39 | DXF・3DCAD | 请咨询 | 请咨询 |
CT-TA50 | TO-2 | RS50-1 RS10B-1 |
38 | 164 | 87 | 9 | 70 | 70.5 | 12.5 | 28 | 15 | 140 | 140 | 22 | 0.15 {15} ~ 0.39 {40} |
0.65 | DXF・3DCAD | 请咨询 | 请咨询 |
CT-TA60 | RS60-1 RS12B-1 |
DXF・3DCAD | 请咨询 | 请咨询 | |||||||||||||||
CT-TA80 | TO-3 | RS80-1 RS16B-1 |
44 | 187 | 104 | 9 | 86 | 82 | 14.5 | 33 | 17.5 | 140 | 160 | 25 | 0.29 {30} ~ 0.59 {60} |
0.99 | DXF・3DCAD | 请咨询 | 请咨询 |
4. TH型 直动式 惰轮(需另行购入)
本体
适配轴套(固定用台座)
惰轮
型号 | 惰轮 齿数 |
节距圆直径 Dp mm |
外径 Do mm |
最高转速 r/min |
轴承部 容许负载 N |
DXF图形 三维CAD数据 PDF图纸 |
标准价格 | 交货期 | ||
---|---|---|---|---|---|---|---|---|---|---|
滚珠轴承 规格 |
RS35-THB20T | 20 | 60.89 | 66 | 3000 | 3300 | DXF・3DCAD | 请咨询 | 请咨询 | |
RS40-THB15T | 15 | 61.08 | 67 | DXF・3DCAD | 请咨询 | 请咨询 | ||||
RS50-THB15T | 15 | 76.35 | 84 | DXF・3DCAD | 请咨询 | 请咨询 | ||||
RS60-THB14T | 14 | 85.61 | 95 | DXF・3DCAD | 请咨询 | 请咨询 | ||||
RS80-THB11T | 11 | 90.16 | 102 | DXF・3DCAD | 请咨询 | 请咨询 | ||||
含油套筒 规格 |
RS35-THL20T | 20 | 60.89 | 66 | 2500 | 343 | DXF・3DCAD | 请咨询 | 请咨询 | |
RS40-THL15T | 15 | 61.08 | 67 | DXF・3DCAD | 请咨询 | 请咨询 | ||||
RS50-THL15T | 15 | 76.35 | 84 | DXF・3DCAD | 请咨询 | 请咨询 | ||||
RS60-THL14T | 14 | 85.61 | 95 | DXF・3DCAD | 请咨询 | 请咨询 |
