チェーンテンショナの変位量と押し付け力の関係

TCS形(揺動式)

  • 作用する押付け力 F(kN)

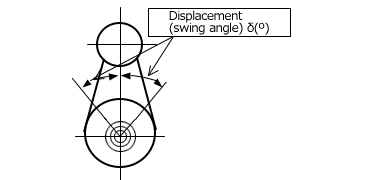

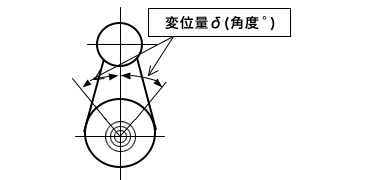

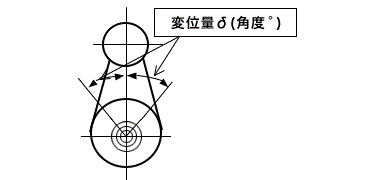

  • 変位量(揺動角) δ(°)
  • 重力加速度 G=9.80665(m/s2)

・CT-TCS40、CT-TCS50
　F=(0.26×δ+0.8)×G×10-3 ※押付け力の範囲：0～0.15(kN)

・CT-TCS60、CT-TCS80
　F=(0.95×δ+1.5)×G×10-3 ※押付け力の範囲：0～0.39(kN)

ETS形及びTA形(直動式)

  • 作用する押付け力 F(kN)

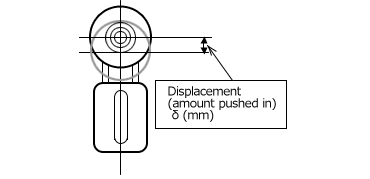

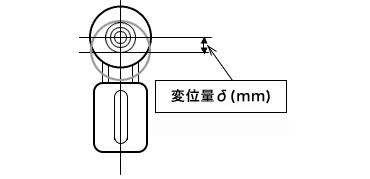

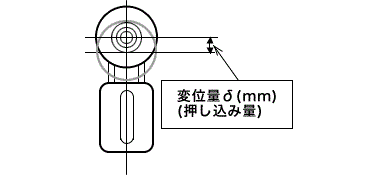

  • 変位量(押し込み量) δ(mm)
  • 重力加速度 G=9.80665(m/s2)

・CT-ETS40、CT-ETS50、CT-TA40
F=(0.8×δ+8.4)×G×10-3 ※押付け力の範囲：0.10～0.25(kN)

・CT-ETS60、CT-ETS80、CT-TA50、CT-TA60
F=(1.36×δ+19.1)×G×10-3 ※押付け力の範囲：0.15～0.39(kN)
