フィットボア® 受注生産品

製品写真
  • 軸穴、キー溝、タップ穴、表面処理の加工仕様を標準化。
    お客様での追加工は不要、すぐ使える。
  • *スマート: 加工仕様を記号化。
  • *スムーズ: 手配時のお客様で加工用図面の作成が不要、図面データも入手可能。
  • *スピーディ: お手元に届いてすぐに使用できます。
フィットボア

加工仕様

軸穴加工

軸穴加工イメージ

軸穴公差 軸穴径 面取り量
  • ・H:H7
  • ・G:G7
  • ・M:M7
  • 3桁表記
  • 整数 (mm)
  • ・N:指定なし
    つばき標準面取
  • ・A:1mm
  • ・B:2mm
  • ・C:3mm
  • 加工寸法は整数1mm単位(インチ寸法は対象外)加工
  • つばき標準面取はすべて一律0.5mm

キー溝加工

キー溝加工イメージ

キー溝公差 キー溝幅
  • 新JIS
  • ・J:JS9
  • ・P:P9
  • 旧JIS
  • ・F:F7
  • ・E:E9
  • ・W:キー溝なし
  • 2桁表記
  • 整数 (mm)
  • キー溝なしは「00」
  • 寸法はJIS準拠
  • キー溝なしは「W00」

タップ加工

タップ穴加工イメージ

タップ数と配置 タップサイズ
  • ・1:1箇所
  • ・2:2箇所 右90°
  • ・3:2箇所 右120°
  • ・4:2箇所 左120°
  • ・5:2箇所 左90°
  • ・タップなしは「D0」
  • 2桁表記
  • 整数 (mm)
  • タップなしは「M00」
  • タップサイズは軸穴径対応サイズ
  • タップなしは「D0M00」

表面処理

軸穴加工イメージ
  • 無記:なし
  • K:無電解ニッケルりんめっき
  • ※表面処理なしは以後空白
  • [注]追加工部分はめっきなしとなります。

形番表示例

PT30P5M15AF -A - H 020 N - J 06 D3 M06

プーリ本体形番







軸穴径
mm







キー溝幅
mm



タップサイズ
軸穴公差

キー溝公差

タップ穴加工仕様

材質
-A:アルミ合金
なし:機械構造用炭素鋼
軸穴部面取

注意事項

  • *キー溝、タップはJISに準拠したサイズです。ご使用になる条件での使用可否はお客様にてご確認ください。または当社までご相談ください。

加工仕様 (タップ加工位置)

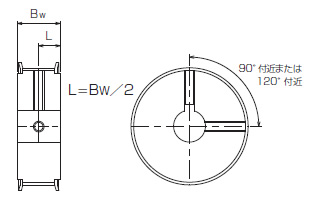

AF形

止めねじ仕様写真

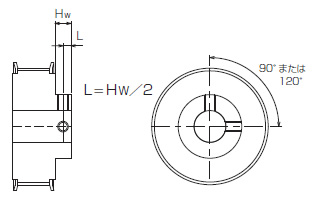

BF形

止めねじ仕様写真

  • *AF形の場合、2箇所目のタップ加工角度は近似値となります。 (プーリ歯底に加工のため)
  • *タップ加工長さが長い場合は、座ぐり穴を加工するものがあります。
  • *タップ加工仕様には、各タップ穴に止めねじを付けております。

止めねじ仕様

  • 六角穴付、クボミ先タイプ・スチール製です。
  • 本体がめっき仕様の場合はステンレス製止めねじを取り付けます。
止めねじ仕様写真

受注生産品

種類 形番 サイズ
PXプーリ PT□□P□M□□□□-□□□□□-□□□D□M□□(-K) P3M, P5M, P8M, P14M
