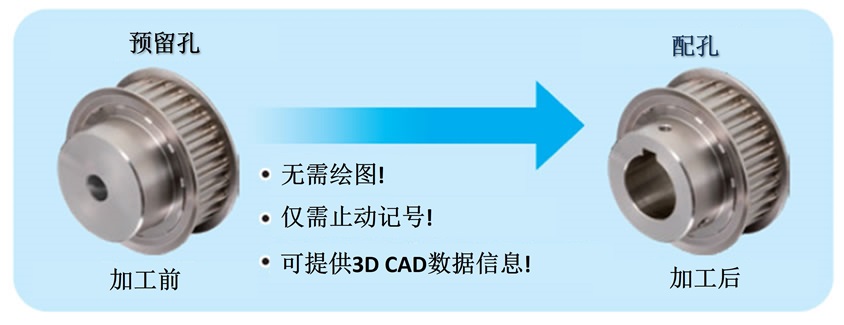

配孔 按订单生产
- 轴孔、键槽和攻丝孔的表面处理为标准化加工规格。
到货后无需进行二次加工可立即投入使用。 - ＊简便： 用记号表示加工规格。
- ＊顺畅： 客户无需绘制加工图纸，而且可以提供图纸资料。
- ＊迅速： 到货后无需可立即投入使用。
加工规格与交货期
轴孔加工
| 轴孔公差 | 轴孔径 | 倒角量 |
|---|---|---|
|
|
|
- 加工尺寸为整数1mm单位（不提供英寸加工）
- 椿本的标准倒角一律为0.5mm
键槽加工
| 键槽公差 | 键槽宽度 |
|---|---|
|
|
- 尺寸采用JIS标准
- 无键槽W00
攻丝
| 攻丝数和配置 | 螺孔尺寸 |
|---|---|
|
|
- 攻丝尺寸对应轴孔径
- 无攻丝：D0M00
表面处理
- 空白：无
- K：无电解镍磷规格
- ※无表面处理之后空白
- [注]追加工无镀镍涂层
型号示例
| PT30P5M15AF | -A | - | H | 020 | N | - | J | 06 | D3 | M06 | |
| ｜带轮本体型号 | ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
｜ 轴孔径mm |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
｜ 键槽宽度mm |
｜ ｜ ｜ |
｜ 螺孔尺寸 |
|||
| 轴孔公差 |
键槽公差 |
有螺孔加工规格 |
|||||||||
| 材质 -A：铝合金 无：机械结构用碳钢 |
轴孔倒角 | ||||||||||
注意事项
- ＊键槽，攻丝尺寸为JIS标准。请客户根据实际使用条件确认是否可用，或咨询本公司。
加工规格与交货期 (攻丝加工位置)

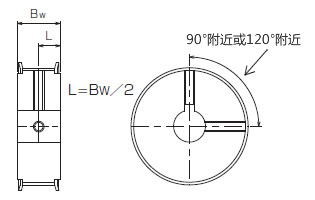

AF型

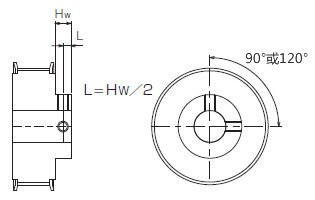

BF型
- ＊AF型号的场合，第二处的攻丝加工角度为近似值。 (因其加工于带轮齿底部。)
- ＊攻丝加工长度较大的场合，部分为扩孔。
- ＊攻丝加工类型的各个攻丝孔带一个固定螺钉。
锁止螺钉规格
- 六角头，空头，钢制
- 本体为涂层规格时，固定螺钉为不锈钢材。
订货后生产品
| 种类 | 型号 | 尺寸 |
|---|---|---|
| PX带轮 | PT□□P□M□□□□-□□□□□-□□□D□M□□(-K) | P3M, P5M, P8M, P14M |
