製品情報　高速リフタ

つばきの高速リフタは環境に優しい電動式で、ジップチェーン機構とネジ機構からお選びいただけます。

形状は、シザータイプのテーブルリフタとポストタイプの片持式リフタをラインアップしています。

テーブルリフタはジップチェーン機構を採用し、高速・高頻度の運転や昇降が可能です。

片持式リフタは剛性の高いフレームにガイドを内蔵したスリムな構造で、省スペース化を図れるだけでなく、設計・据付工数を削減いただけます。

※ジップチェーン機構とは、2本のチェーンがジッパーのように噛み合うことで、1本の強固な柱状となり「押し・引き」で使用できる当社独自の技術です。

リフタの対応領域
リフタのラインアップ
製品一覧

高速リフタ関連情報

リフタの対応領域

テーブルリフタ対応領域

ジップチェーンリフタ^®

高速昇降・高頻度運転に対応したシザーリフタ

推力重視生産効率重視

片持式リフタ対応領域

リフトマスタ^®

組立不要・簡単設置省スペースな片持式!

低床・省スペース重視

ジップマスタ^®

高速・高揚程を実現省スペースな片持式!

生産効率重視

2種類のリフタをラインアップ

1.シザーリフタ

【ジップチェーンリフタ】ジップチェーンを使用した画期的なシザーリフタ

(ドラッグで移動できます)

ジップチェーンとは?

高速・高頻度運転
多点停止機能

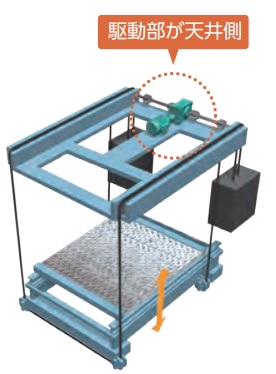

ダントツの省スペース

ジップチェーンとは、2本のチェーンがジッパーのように噛み合い、1本の強固な柱状になり「押し・引き」ができる当社独自開発のチェーンです。

つばきジップチェーンアクチュエータは、このチェーンを使った直線作動機として製品化したものです。

従来の空圧・油圧シリンダに比べ、省スペース、高速・高頻度運転、多点停止機能、高停止精度、取付方向自由など、環境配慮点を含め多くの特徴を有し、小形アクチュエータから大形リフタまで幅広く使用されています。

装置の概要

他方式との比較

ジップチェーンリフタ^®	電動・油圧リフタ

無駄のない伝達駆動ジップチェーンが直接天板を押すためモータトルクは無駄なく伝達されます。抜群の耐久性ジップチェーンリフタは昇降部の質量及び推力をジップチェーンが支持し、シザーのヒンジやローラ部・軸受けに大きな力が働きません。	電動・油圧リフタは最下点からの起動時にシリンダにて斜めに押し上げるため、大きなパワー(昇降推力の1/sinθ倍の力)が必要です。 (例) θ=10°の時に昇降質量の5.8倍の推力が必要

ジップチェーンリフタ^®

電動・油圧リフタ

無駄のない伝達駆動

ジップチェーンが直接天板を押すためモータトルクは無駄なく伝達されます。

抜群の耐久性

ジップチェーンリフタは昇降部の質量及び推力をジップチェーンが支持し、シザーのヒンジやローラ部・軸受けに大きな力が働きません。

電動・油圧リフタは最下点からの起動時にシリンダにて斜めに押し上げるため、大きなパワー(昇降推力の1/sinθ倍の力)が必要です。

(例)
θ=10°の時に昇降質量の5.8倍の推力が必要

2. 片持式リフタ

【ジップマスタ】置きポンで高速昇降できるジップチェーン式の片持式リフタ

【リフトマスタ】置きポンで高精度な昇降ができるボールネジ/台形ネジ式の片持式リフタ

(ドラッグで移動できます)

ジップチェーンとは?

高速・高頻度運転
多点停止機能
ダントツの省スペース

ジップチェーンとは、2本のチェーンがジッパーのように噛み合い、1本の強固な柱状になり「押し・引き」ができる当社独自開発のチェーンです。

つばきジップチェーンアクチュエータは、このチェーンを使った直線作動機として製品化したものです。

(ドラッグで移動できます)

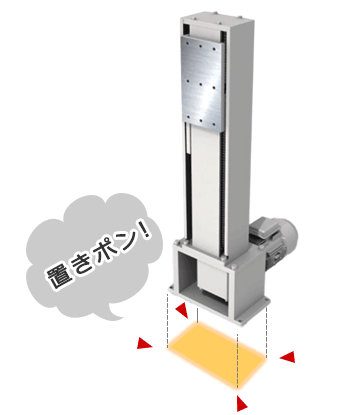

置きポン形とは・・・組立不要・簡単設置ですぐに使える装置です

置きポン形リフタなら

組立不要
簡単設置

すぐにご使用できます

従来のリフタは・・・

設計・組立・据付工数
お客様のご負担

(ドラッグで移動できます)

置きポン形とは・・・組立不要・簡単設置ですぐに使える装置です

置きポン形リフタなら

組立不要
簡単設置

すぐにご使用できます

従来のリフタは・・・

設計・組立・据付工数
お客様のご負担

片持式リフタ	ジップマスタ^® ・高速・高頻度・高揚程	リフトマスタ^® ・コンパクト・高精度・バリエーション
駆動方式	噛合チェーン式ジップチェーン	ネジ・ナット式ボールネジ台形ネジ

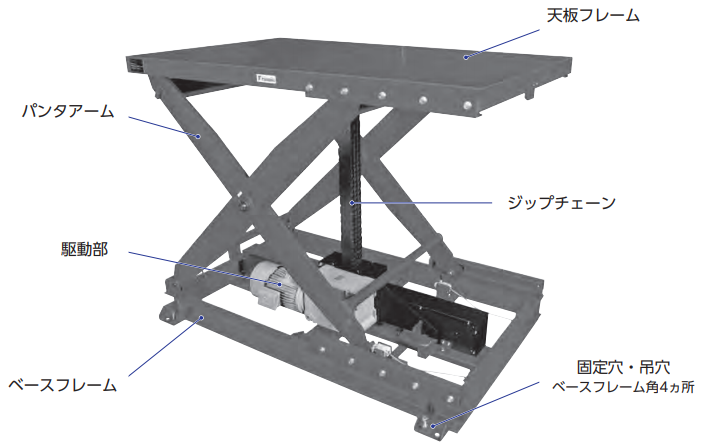

内部構造

片持式リフタ
