产品信息 高速升降机
椿本高速提升机为环保型电动式，可选择Zip Chain构造或螺杆构造。
提供剪式升降台与放置式的悬臂提升机。
升降台采用Zip Chain构造，可高速，高频度运行升降。
悬臂式提升机的导向组件内置于高刚性框架内，构造简洁，节省空间，并可削减设计与安装工时。
※Zip Chain构造采用两条链条，如拉链一样相互咬合，形成一条坚固的立柱链条，可“推/拉”使用，是敝公司独有技术。
提升机可对应的范围
台式提升机对应范围
Zip Chain升降机
剪式提升机可对应高速升降，高频度运行
悬臂式提升机可对应的范围
LIFT MASTER
无需组装，设置简单 悬臂式，节省空间。
链式作动机
具有高速，高扬程的特点 悬臂式，节省空间。
提供两种类型的提升机
1.剪式升降机
【Zip Chain升降台 】采用Zip Chain的革新性剪式升降机。
什么是Zip Chain？
- 高速・高频度运行
- 多点停止功能
- 极其节省空间
Zip Chain是由椿本独创开发的链条。两条链条像拉链一样相互咬合，成为一条坚固的立柱，可自由推，拉。
椿本的Zip Chain传动装置是采用咬合链条的直线作动机产品。
与传统的空压，油压动力缸相比，具有省空间，可高速/高频度运行，停止精度高，安装方向自由，环保等众多优点，可广泛应用于小型传动装置和大型提升机。
基本构造
与其他升降方式的比较
| Zip Chain升降机 | 电动，油压提升机 |
|---|---|
 |
 |
高效传导驱动Zip Chain可直接推顶天板，确保电机扭矩的高效传导。 超群的耐久性Zip Chain升降机的升降部的质量和推力由Zip Chain直接支撑，防止剪臂的铰链，滚子部，轴承的过度受力。 |
电动，油压提升机从最下方启动时，电动缸或油压缸从斜线推动提升机，需要大的推力（1/sin θ倍升降推力） (例)  |
2. 悬臂式提升机
【链式作动机】放置型，可高精度升降的Zip Chain悬臂式提升机
【LIFT MASTER】放置型，可高精度升降的滚珠丝杆/梯形螺杆悬臂式提升机
什么是Zip Chain？
- 高速・高频度运行
- 多点停止功能
- 极其节省空间
Zip Chain是由椿本独创开发的链条。两条链条像拉链一样相互咬合，成为一条坚固的立柱，可自由推，拉。
椿本的Zip Chain传动装置是采用咬合链条的直线作动机产品。
与传统的空压，油压动力缸相比，具有省空间，可高速/高频度运行，停止精度高，安装方向自由，环保等众多优点，可广泛应用于小型传动装置和大型提升机。

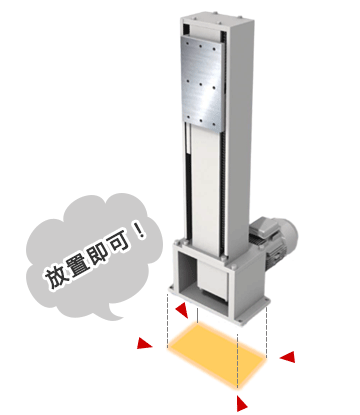

放置型装置・・・无需组装，简单设置即可使用的装置。
提升机
- 无需组装
- 设置简单
即刻使用
原有的提升机・・・
设计・组装・安装工时客户负担
放置型装置・・・无需组装，简单设置即可使用的装置。
提升机
- 无需组装
- 设置简单
即刻使用
原有的提升机・・・
设计・组装・安装工时客户负担
| 悬臂式提升机 |
链式作动机
|
LIFT MASTER
|
|---|---|---|
| 驱动方式 |
咬合链条驱动
Zip Chain |
滚珠丝杆 /梯形螺杆
滚珠丝杆 梯形螺杆 |
| 内部构造 |
|
|
与升降架的比较
现有的垂直型升降机需要在现场组装，而且为了设置或检修驱动部，需要在上方设置脚手架。
链式为一体形构造，组装设置简单。
驱动部设置于底部，维修简便安全。
高速升降机 产品一览
Zip Master是采用Zip Chain的悬臂式高速升降机。
将Zip Chain,直线导件，电机一体化的悬臂式高速升降机。
与组装费时的常规升降机不同，采用放置式设计，可立即使用。
最适于高速、高频度、高扬程的用途，有助与提高装置设备的生产性。
链式作动机
型号 ZMEL～
可对应长行程的悬臂式电动升降机
- ・设置简单（放置型）
- ・最大1000mm/s的高速运行
- ・多点停止，可以高频度运行。
- ・可对应最大4M的长行程
- 放置型
- 悬臂式
- Zip Chain方式
升降负载 kN
1.96～9.80
速度 mm/s
330～1000
