Power-Lock EF系列

产品照片
  • 内外径与EL系列相同,加压法兰一体型。
  • ・EF系列与EL系列的内外径相同,是加压法兰一体型产品,省却制作加压法兰的麻烦。
  • ・EF系列的传导扭矩是EL系列的2~3倍,可替换使用复数个EL产品。
  • ※具有自动定心功能。轮毂面不需麻烦的定心导向部加工。
  • ※组装时,轮毂向轴方向前方有若干移动。详细请咨询敝公司。

标准规格

  • ・内外径比小,可用于小径轮毂。
  • ・椿本独有系列,无其他厂商提供此产品。
  • ・由内环、外环和固定螺栓3个零部件构成的简单构造。
  • 适用轴径:Φ10~Φ120
  • 扭矩范围:39~12600N・m
  • 适用公差:轴:h8 轮毂孔:H8
  • 适用面粗糙度:Ra1.6

结构

構造図

单锥环

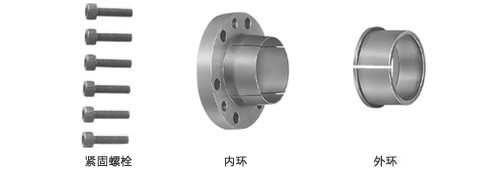

構造写真

・动力锁EF系列由内环、外环,固定螺栓3个零部件构成,仅需打紧固定螺栓即可强力联结。

操作方法

目录・使用说明书

型号示例

PL 010 X 013 EF

轴径

外径

系列名
