产品信息 Power-Lock (联结件)
Power Lock是摩擦式联结件的一种，可简单，强力，确实，无背隙联结轴与轮毂。
利用楔效应原理的摩擦联结，无需键或固定螺钉，仅打紧螺栓即可联结轴与轮毂，拆卸也简便。
材质可选择钢材，不锈钢，涂层规格，可用于多种场合。
基本构造
・双锥形环类型 (例：AS系列)
・单锥形环类型 (例：KE系列)
缔结原理
・双锥形环类型
[点击扩大]
锥形环A，B的内径为锥形，并与外套，内套的内径锥形接触。
打紧固定螺栓，则锥形环A/B接近，产生推压内套的压力P、P‘。推压力P、P‘生成摩擦力，可完全固定轴和轮毂。
・单锥形环类型
[点击扩大]
外环的内径与内环的外径成锥形，通过打紧固定螺栓，外环在锥形面以及轮毂内面滑动的同时移动。
此时因楔形作用，产生推压轴和轮毂内面的半径力P、P‘。推压力P、P‘生成摩擦力，可完全固定轴和轮毂。
特点
- ・轴，轮毂的加工费用低。(无需键槽加工)
- ・无背隙，最适于高精度位置控制。
- ・无需担心轴的磨损或热咬合。(无需担心磨损。)
- ・相位校正简单，有利于凸轮，齿轮的定位。
- ・组装分解容易，不需要类似热配合等熟练技术。
- ・轴向负荷，无需担心脱落。
- ・采用键槽，轴强度不会下降。
- ・回转平衡优于键固定。
注意事项
・联结件有无定心功能根据系列而不同。
自动定心功能是指在联结轴与轮毂时，抑制轮毂跳动的功能。
换而言之，也就是将轴尽量移至轮毂的中心的功能。

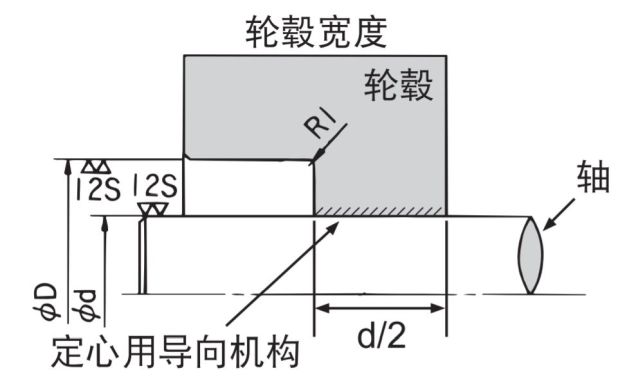

动力锁产品分为有定心和无定心功能的系列。无定心功能的系列需在轮毂（轴和轮毂直接接触的部分）设置导向。
导向部的长度如达到轴径的一半，即可获得实用的定心精度。
・如无法兰盘，轮毂在安装时移动。
※RE-SS 系列可选择有无法兰（止动环），图像供参考。

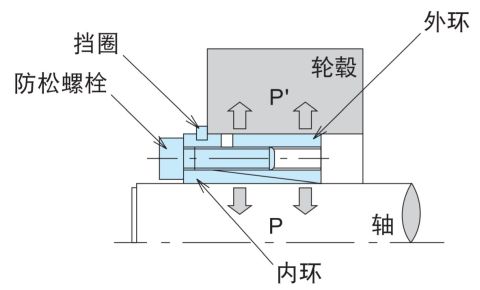

带法兰的系列，在打紧固定螺栓时，法兰可发挥止动作用。即使轮毂与外环一起移动至前方，受法兰阻止，在外环与轮毂的内面滑动。

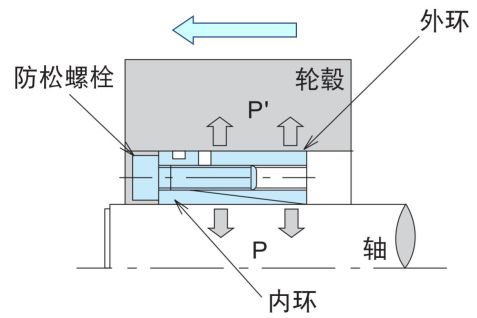

在无法兰盘，直接安装的场合（右上图所示），由于没有止动环，在打紧螺栓时，轮毂与外环一起移动至前方。（但由于无滑动损失，传导扭矩增大。）
如果轮毂移动妨碍使用，请选择轮毂无移动的类型。
动力锁产品一览
联结件种类丰富，可根据使用环境选择最适的型号。
联结件可用于各种环境。
不锈钢规格可用于直接与水接触的用途或需要高度的耐腐蚀性的环境，无电解镀镍规格可用于无尘室，具有轻度的防锈性能。
不锈钢规格
适于直接与水接触的用途，或要求高度的耐腐蚀性能的环境。可根据用途，从三个系列中选择。
尺寸与标准规格相同，但传导扭矩下降，敬请注意。
固定螺栓实施特殊润滑涂层处理，安装时无需涂油。
KE-SS系列
型号 PL□□X□□KE-SS
KE系列不锈钢规格，适于小轴径。
- ・本体材质采用奥氏体不锈钢材，具有高度的耐腐蚀性。
- ・固定螺栓实施特殊润滑涂层处理，安装时无需涂油。
- ・传导扭矩高于其他厂商的产品，并可抑制面压的产生，可用于小径轮毂。固定螺栓数少，可削减安装工时。
- ・与KE系列相同，标准规格可对应伺服电机等正公差轴。
- ※具有自动定心功能。轮毂面不需麻烦的定心导向部加工。
- ※组装时轮毂不会移动
锥形规格
单锥环
定心功能
有
适用轴径
Φ5～Φ50
扭矩范围
5.0～836N・m
适用公差
轴：h6,h7,js6,js7,k6,m6
轮毂孔：H8
适用面粗糙度
Ra1.6
AS-SS系列
型号 PL□□X□□AS-SS
全球标准AS系列的不锈钢规格。
- ・适用于腐蚀性环境。
- ・本体材质采用奥氏体不锈钢材，固定螺栓（M12以下）采用表面特殊润滑涂层处理的不锈钢材（SUH660）。有助于防止锈蚀，保持稳定的摩擦系数和高性能。
- ・组装时无需涂油。
- 可削减组装工时。
- ※无自动定心功能，轮毂部需要设置导向部。
- ※组装时轮毂不会移动
锥形规格
双锥形
定心功能
无
适用轴径
Φ19～Φ150
扭矩范围
196～20900N・m
适用公差
轴：h8 轮毂孔：H8
适用面粗糙度
Ra1.6
RE-SS系列
型号 PL□□X□□RE-SS
不锈钢系列，两种安装方式可供选择。
- ・通过安装或写下卡环，可选择法兰安装或直接安装。
- ・本体材质采用奥氏体不锈钢材，具有高度的耐腐蚀性。
- ・固定螺栓实施特殊润滑涂层处理，安装时无需涂油。
- ・对应小径轴的商品，与KE-SS系列相比具有更高的传递扭矩。
- ※具有自动定心功能。轮毂面不需麻烦的定心导向部加工。
- ※法兰安装的场合，组装时轮毂无移动。但直接安装的场合，组装时轮毂向轴方向前方有少许移动。详细请咨询敝公司。
锥形规格
单锥环
定心功能
有
适用轴径
Φ5～Φ50
扭矩范围
5.01～1170N・m
适用公差
轴：h8 轮毂孔：H8
适用面粗糙度
Ra1.6
无电解镀镍规格
具有轻度的防锈性能，适于无尘室等用途。尺寸与标准规格相同，传导扭矩无低下。
固定螺栓实施特殊润滑涂层处理，安装时无需涂油。
可根据用途从四个系列中选择。
KE-KP系列
型号 PL□□X□□KE-KP
适于小轴径的KE系列无电镀镍规格。
- ・尺寸，传导扭矩与KE标准系列相同。扭矩无下降。
- ・本体实施无电镀镍处理，涂层无脱落。
- ・固定螺栓实施特殊润滑涂层处理，安装时无需涂油。
涂层不含铬，环保。 - ※适用轴公差为h8，轮毂孔公差为H8，敬请注意。
- ※具有自动定心功能。轮毂面不需麻烦的定心导向部加工。
- ※组装时轮毂不会移动
锥形规格
单锥环
定心功能
有
适用轴径
Φ5～Φ100
扭矩范围
7.5～9900N・m
适用公差
轴：h8 轮毂孔：H8
适用面粗糙度
Ra1.6
AS-KP系列
型号 PL□□X□□AS-KP
全球标准型AS系列的无电镀镍规格。
- ・本体实施无电镀镍处理，涂层无脱落。
- ・固定螺栓实施特殊润滑涂层处理，安装时无需涂油。
涂层不含铬，环保。 - ・与标准规格相同，固定螺栓数少于其他厂商的同类产品，削减组装工时。
- ・尺寸与AS系列标准规格相同，替换简单。
- ※无自动定心功能，轮毂部需要设置导向部。
- ※组装时轮毂不会移动
锥形规格
双锥形
定心功能
无
适用轴径
Φ19～Φ300
扭矩范围
245～151000N・m
适用公差
轴：h8 轮毂孔：H8
适用面粗糙度
Ra1.6
TF-KP系列
型号 PL□□X□□TF-KP
TF系列无电镀镍规格，可对应小轴径。
- ・尺寸，传到扭矩与TF标准系列相同。扭矩无下降。
- ・内外径比小，提供Φ10以上的尺寸，与标准系列相同，最适于小径轮毂。
- ・本体实施无电镀镍处理，涂层无脱落。
- ・固定螺栓实施特殊润滑涂层处理，安装时无需涂油。
涂层不含铬，环保。 - ※具有自动定心功能。轮毂面不需麻烦的定心导向部加工。
- ※组装时轮毂不会移动
锥形规格
单锥环
定心功能
有
适用轴径
Φ10～Φ90
扭矩范围
44～8820N・m
适用公差
轴：h8 轮毂孔：H8
适用面粗糙度
Ra1.6
AD-N-KP系列
型号 PL□□X□□AD-N-KP
大容量扭矩传导类型AD-N系列的无电镀镍规格。
- ・主要适于洁净室内台车车轮固定等需要大容量扭矩的场合。
- ・尺寸，传导扭矩与AD-N标准系列相同。扭矩无下降。
- ・本体实施无电镀镍处理，涂层无脱落。
- ・固定螺栓实施特殊润滑涂层处理，安装时无需涂油。
涂层不含铬，环保。 - ※具有自动定心功能。轮毂面不需麻烦的定心导向部加工。
- ※组装时轮毂不会移动
锥形规格
双锥形
定心功能
有
适用轴径
Φ50～Φ100
扭矩范围
4210～26500N・m
适用公差
轴：h8 轮毂孔：H8
适用面粗糙度
Ra1.6
