扭矩过载保护装置 TGH系列

产品照片
  • 该系列支持高速旋转轴可直接连接电机,同时兼容高扭矩类型。
  • ・重复作动扭矩精度±5%以内。
  • ・除基本款外,还可提供联轴器类型和带轮类型。
  • ・由于不会自动恢复,过载跳闸后驱动侧的旋转不会传递至从动侧。
  • 恢复方法可选择单点恢复(只有一处可恢复) 或随机恢复。
×
复位方法 (可用拖动来移动)

・定心复位:仅在固定位置恢复,非常适合用于相位对齐。

・随机恢复:无论处于任何位置均可恢复。

结构

TGH 结构
(1) 轮彀 (2) 传动板 (3) 滑板 (4) 中链板 (5) 备用环
(6) 扭矩调节螺母 (7) 锁圈 (8) 传动滚珠(钢珠A) (9) 钢球B (10) 圆珠轴承
(11) 止推轴承 (12) 止推垫圈 A (13) 止推垫圈 B (14) 支承环 (15) 卡环 A
(16) 弹簧销 A (17) 弹簧 (18) 卡环 B (19) 六角锁止螺钉 (20) 扭矩调节垫片
(21) 检测板 (22) 内六角螺栓 A (23) 适配轴套 (24) 内六角螺栓 (25) 弹簧销 B

动作原理

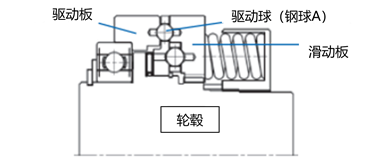

通常运行时(啮合时)

动作原理

在TGH系列中将多个驱动球 (钢球A) 夹在驱动板和滑动板之间,在弹簧的加压作用下实现动力传递。

动力从轮毂输入,传递至由渐开线花键啮合的滑板,再通过驱动球 (钢球A) 传到驱动板。

使用用弹簧销和螺栓将从动侧的带轮和联轴器固定到驱动板的接头上。

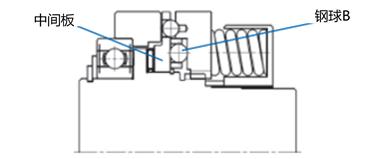

过载时(打滑时)

动作原理

发生过载时,驱动球 (钢球A) 将滑板推向弹簧侧,并在旋转时从驱动板的各个槽口弹出切断动力。

此后如继续空转,驱动球 (钢球A) 将进入滑板的深槽中,而位于中间板上的钢球B则会支撑施加在滑板上的弹簧负荷。

即使继续空转,驱动球 (钢球A) 仍卡在滑板的深槽中,不会将动力传递到驱动板,而是保持空转状态。

规格(标准机型)

系列 扭矩设定范围 N・m 反复动作的扭矩精度 背隙 复位方法
基本类型 32~5050 ±5% 手动
联轴器型 32~5050
带轮类型 32~2460

■基本类型:可根据需求安装齿轮和链轮。

■联轴器型:配合NER联轴器的类型。

■带轮类型:配合带轮的类型。

目录・使用说明书

型号表示

※基本类型

TGH 75 - M B S - T H 70 P D2 - N1000

系列

尺寸
28
40
50
75
100

弹簧种类
L:弱强度弹簧
M:中强度弹簧
H:高强度弹簧
U:强力弹簧











扭矩过载保护装置侧
T

轴孔径公差
F:F7
G:G7
H:H7
J:JS7
P:P7

轴孔径
(mm)





固定螺栓的位置
D2

扭矩设定值
(N・m)

复位方法
无代号:随机恢复
S:定心复位
键槽公差
J:新JIS Js9
P:新JIS P9
F:旧JIS F7
E:旧JIS E9
类型
B:基本类型

※联轴器型

TGH 50 - L CN S - T H 30 J D2 X C H 60 J D3 - N200

系列

尺寸
28
40
50
75
100

弹簧种类
L:弱强度弹簧
M:中强度弹簧
H:高强度弹簧
U:强力弹簧
























轴孔径公差
F:F7
G:G7
H:H7
J:JS7
P:P7

轴孔径
(mm)





固定螺栓的位置
D2








轴孔径公差
F:F7
G:G7
H:H7
J:JS7
P:P7

轴孔径
(mm)





固定螺栓的位置
D0~D8

扭矩设定值
(N・m)

键槽公差
J:新JIS Js9
P:新JIS P9
F:旧JIS F7
E:旧JIS E9
键槽公差
J:新JIS Js9
P:新JIS P9
F:旧JIS F7
E:旧JIS E9
类型
CN:联轴器 (NER) 类型
扭矩过载保护装置侧
T
联轴器侧
C

复位方法
无代号:随机恢复
S:定心复位

※带轮类型

TGH 50 - H P S - T H 100 J D0 - N1500 -TK

系列

尺寸
28
40
50
75

弹簧种类
L:弱强度弹簧
M:中强度弹簧
H:高强度弹簧
U:强力弹簧











扭矩过载保护装置侧
T

轴孔径公差
F:F7
G:G7
H:H7
J:JS7
P:P7

轴孔径
(mm)




固定螺栓的位置
D0

扭矩设定值
(N・m)

特型
复位方法
无代号:随机恢复
S:定心复位
键槽公差
J:新JIS Js9
P:新JIS P9
F:旧JIS F7
E:旧JIS E9
类型
P:带轮类型

产品型号一览

※点击型号可显示详细信息。

尺寸 弹簧种类 扭矩
N・m
基本类型 联轴器型 带轮类型
轴孔径范围
mm
形式 扭矩过载保护装置侧
轴孔径范围 mm
联轴器侧
轴孔径范围 mm
形式 轴孔径范围
mm
形式
最小 最大 最小 最大 最小 最大 最小 最大 最小 最大
28 L 32 80 12 28 TGH28-LB 12 28 25 65
(61)
TGH28-LCN 12 36
(35)
TGH28-LP
M 64 160 TGH28-MB TGH28-MCN TGH28-MP
H 96 240 TGH28-HB TGH28-HCN TGH28-HP
U 128 320 TGH28-UB TGH28-UCN TGH28-UP
40 L 60 150 17 40 TGH40-LB 17 40 25 85
(80)
TGH40-LCN 17 50 TGH40-LP
M 120 300 TGH40-MB TGH40-MCN TGH40-MP
H 180 450 TGH40-HB TGH40-HCN TGH40-HP
U 280 700 TGH40-UB TGH40-UCN TGH40-UP
50 L 80 200 20 50 TGH50-LB 20 50 50 90
(84)
TGH50-LCN 20 58
(56)
TGH50-LP
M 160 400 TGH50-MB TGH50-MCN TGH50-MP
H 320 800 TGH50-HB TGH50-HCN TGH50-HP
U 480 1200 TGH50-UB TGH50-UCN TGH50-UP
75 L 246 615 50 75
(72)
TGH75-LB 50 75
(72)
60 105
(99)
TGH75-LCN 50 80
(79)
TGH75-LP
M 492 1230 TGH75-MB TGH75-MCN TGH75-MP
H 738 1845 TGH75-HB TGH75-HCN TGH75-HP
U 984 2460 TGH75-UB TGH75-UCN TGH75-UP
100 L 400 1000 60 100
(95)
TGH100-LB 60 100
(95)
80 125
(119)
TGH100-LCN -
M 800 2000 TGH100-MB TGH100-MCN
H 1600 4000 TGH100-HB TGH100-HCN
U 2020 5050 TGH100-UB TGH100-UCN

※( )尺寸为旧JIS标准最大轴孔径。新JIS以「JIS B 1301-1996」,旧JIS以「JIS B 1301-1959」为标准。

选项类

TG传感器

TG感应器是扭矩过载保护器专用的引发开关方式的过载检出感应器。检出过载(支架轴方向的移动),可将电机停止,发出警报。

TG传感器
交流类型 直流类型
型号 TGS8 TGS8DN
电源
电压
额定 AC24~240V -
可使用范围 AC20~264V(50/60Hz) DC10~30V
消费电流 1.7mA以下(at AC200V) 16mA以下
控制输出(开闭容量) 5~100mA 最大200mA
表示灯 动作表示
使用环境温度 -25~+70℃(无冻结)
使用环境湿度 35~95% RH
输出形态 - NPN
动作形态 NC(未检出感应器支架时,表示输出开关状态。)
绝缘电阻 50MΩ以上(DC500V绝缘测量器)带电部分与壳体之间
质量 约45g(电缆长度2m) 约56g(电缆长度2m)
残留电压 >> 参考特性数据 2.0V以下(负荷电流200mA・电缆长度2m)
使用说明书 TG传感器 TGS8 TG传感器 TGS8DN
×
-- 负荷残留电压特性 -- (可用拖动来移动)

负荷残留电压特性

负荷残留电压特性

尺寸图

交流类型 TGS8

交流类型

直流类型 TGS8DN

直流类型

选型计算

椿本选型计算器根据使用条件从扭矩过载保护器全部系列中选择最适型号。

请点击页面上部的「选型计算」
