迷你型扭矩保持器

产品照片
  • 超小型打滑离合器/刹车
  • ・全部采用工程塑料材质,超轻量,结构紧凑。
  • ・摩擦面采用精细化工材料,实现长寿命和稳定的打滑扭矩,确保正确扭矩的再现性。
  • ・刻度易视,扭矩设定简便。

结构

结构

(1) 轮彀 (2) 摩擦板 A (3) 摩擦板 B (4) 法兰 (5) 弹簧 (6) 调节螺母 (7) 挡圈

(8) 制动夹

*尺寸为MK08

规格(标准机型)

扭矩设定范围 N・cm 背隙 复位方法
1.96~39.2 无(仅一方向运行) 自动

(注)逆转使用回转方向时产生背隙。

目录・使用说明书

型号表示

MK 08

迷你型扭矩保持器

尺寸
(轴孔径 mm)

产品型号一览

※点击型号可显示详细信息。

型号
MK08
MK10
MK12

选定

如果扭矩限制器用于人员输送或升降装置,为防止人身或落下事故,请在装置测设置防范措施。

从下列T-N曲线图的 IIIIIII区域选择设定扭矩和打滑rpm。

*T-N曲线显示连续打滑时发热导致的界限值。每次的打滑时间短,间隔时间长的场合,可超出T-N值使用迷你型保持器。
此场合请咨询敝公司。

*非标准规格请咨询敝公司。

*但速度在30r/min以下会发生粘滑现象,导致不稳定的扭矩。
粘滑现象是指摩擦面重复停止,滑动的现象。

T-N曲线图

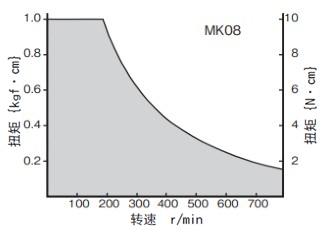

T-N曲线图_MK08
T-N曲线图_MK10
T-N曲线图_MK12

T-N曲线图适用于环境温度35℃以下的范围。其他场合请咨询敝公司。

扭矩设定/安装

详细请参考使用说明书
