产品信息 离合器
离合器是在2个动力传导轴之间传导、阻断转动的机械要素。
离合器产品包括单向离合器，与SR（单回转离合器）。离合器为机械式无背隙构造，内外环之间配列多个凸轮。可用于止逆，超越，分度的用途。
SR离合器通过简单地操作拉杆，将连续旋转的外轮(驱动端)传递到内轮(负载端)，正确地进行1次或整数次回转。
什么是凸轮离合器（单向离合器）
椿本电箱离合器是机械式离合器的代表产品。
配列复数凸轮，机械式无背隙的单向离合器（单向离合器）。
离合器共有三个用途：止逆，超越和分度。
什么是SR离合器（单回转离合器）
通过简单地操作拉杆，将连续旋转的外轮(驱动端)传递到内轮(负载端)，进行1次或整数次回转的离合器。
采用内外环啮合的结构与其它摩擦结构、棘轮结构、键槽结构的离合器相比，可具有更可靠的定时驱动性能。
离合器 产品一览
分度

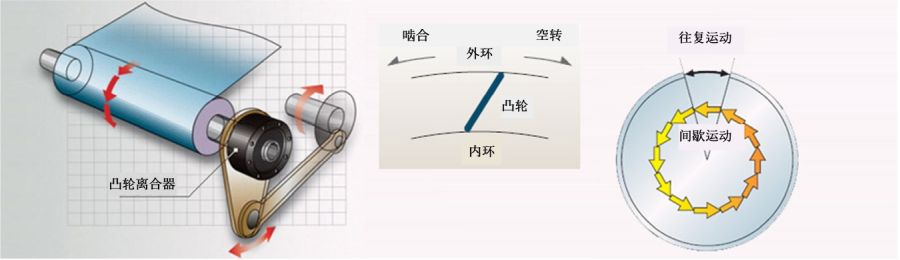

也称为回转间隔传送。将外环的周期性运动，变为间隔性回转运动，向内环（轴）传导扭矩力。
重复高频度啮合和空转的用法。
向外环施加一定角度的往复运动，凸轮离合器交替连续进行咬合与空转，间歇进给。

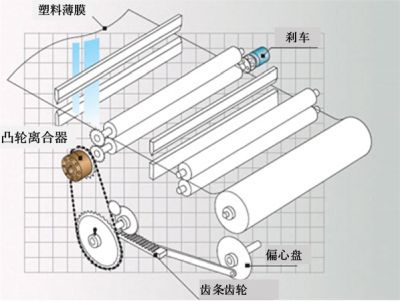

制袋机的袋料进给用途的使用例
左图为制袋机的树脂袋料进给用途的使用例。
齿条和小齿轮将偏心轮的往复运动加速，加大了凸轮离合器外环的往复角度。采用了刹车来提高袋料进给节距的精度。
使用凸轮离合器的利点
- ・超出伺服电机的进给频度可能。(最大1200回/分)
- ・进给长度可无阶段调整，无需设定参数。
- ・低成本的分度构造。
轴径范围 mm
Φ19～Φ250
扭矩范围 N・m
314～176000
MI-S系列
型号 MI□□-S
耐磨损性能优异，用于分度用途的凸轮离合器。
- ・凸轮经过特殊表面硬化处理，耐磨损性能优异。
- ・特别开发的系列，用于制袋机或卷簧机的供料用途。
- ・适用低速分度且传送长度较大的场合。
- ・为订单生产。
轴径范围 mm
Φ55～Φ75
扭矩范围 N・m
43.1～196
轴径范围 mm
Φ22～Φ70
扭矩范围 N・m
78.4～784
