大形コンベヤチェーン
製品情報 大形コンベヤチェーン
大形コンベヤチェーンとは、水平、垂直、傾斜など自由に組み合わせていずれの方向にも輸送が可能、温度に対しては200度程度まで特殊材質を使う必要がなく、高温になれば耐熱鋼を使用、また水や薬品に対しても耐食性・耐薬品性を有する仕様がある、運用範囲が広いチェーンです。
微粉炭、セメントなどの粉末から小麦大豆などの粒状のもの、鉱石、岩石などの塊状のもの、1個数トンに及ぶ製品まで、ほとんどあらゆる運搬物を運ぶことができ、運搬物に対する制限はほとんどありません。
大形コンベヤチェーン関連情報
-
選定
-
資料
-
運用
構造
※大形コンベヤチェーンの全長公差は±0.25%です。
■すきまばめ
軸と穴を組み合わせたときに、常にスキマができるはめあい。
穴の公差域が完全に軸（ピン、またはブシュ）の公差軸の上側にあるはめあい。
■しまりばめ
軸と穴を組合せたときに、常に締めしろができるはめあい。
穴の公差域が完全に軸（ピン、またはブシュ）の公差域の下側にあるはめあい。
| 1.ピン(CP) | 2.ブシュ(B) | |
|---|---|---|
| ピンは外リンクと内リンクを連結することが最も重要な役目です。プレートと同様、進行方向にチェーン張力を受け、直角方向に運搬物の反力を受けます。さらにピンの外周はチェーンが屈曲するときに、ブシュの内周と摺動して摩耗します。ピンは重要な強度部材であると同時に耐摩耗性が要求されます。 | ブシュはスプロケットにチェーンが噛合う時、チェーン張力を受ける強度部材ですが、主要な働きは軸受部材です。ブシュの外周は、ローラが回転するときにはローラの内周との摺動により摩耗し、ブシュの内周は、チェーンが屈曲するときピンの外周と摺動して摩耗します。ブシュの内周の摩耗は直接ピッチ伸びとしてあらわれます。 | |
| 3.ローラ(R-R, F-R, S-R, M-R, N-R) | 4.プレート(PLP-A, PLP-B, BLP) | |
| ブシュと「すきまばめ」になっています。スプロケットに噛合う時はコロの働きをして、衝撃および歯面の摩耗を緩和します。また走行するときは転がって走行抵抗を少なくします。 | プレートは主としてチェーンの進行方向に引張り荷重を受け、直角方向に運搬物を支えるための反力を受けます。チェーンが屈曲するときは外プレートと内プレートが摺動し、スプロケットに噛合う時は歯の側面と摺動します。一般に外プレートには丸穴と欠穴があります。 | |
| 5.Tピン(T-PIN) | 6.アタッチメント | |
 |
外プレートにピンを圧入後、Tピンを挿入し、曲げてピンの抜け止めとします。30°以上曲がるか、Tピンの端がプレートの幅以内に納まるまで曲げておきます。 | 取付物を固定する部分です。 アタッチメントの種類については下記の「アタッチメントの種類」をご覧ください。 |
■チェーンの基本3寸法
ピッチ、ローラ径、内リンク内幅をローラチェーンの基本3寸法といいます。この寸法が同一のときは、ローラチェーンとスプロケットは寸法的には互換性があります。
アタッチメントとは、搬送ジグをチェーンに取付けるための部品です。ご要望のリンク間隔で組込みが可能です。
標準アタッチメント
経済的で汎用性のあるアタッチメントです。
Aアタッチメント
片側に羽根のついた形式です。
ボルト穴の数でA1, A2, A3と呼びます。
A1アタッチメント
A2アタッチメント
A3アタッチメント
Kアタッチメント
両側に羽根のついた形式です。
ボルト穴の数でK1, K2, K3と呼びます。
K1アタッチメント
K2アタッチメント
K3アタッチメント
GAアタッチメント
片側のプレートにボルト穴のある形式です。
ボルト穴の数でGA2, GA4と呼びます。
GA2アタッチメント
GA4アタッチメント
専用アタッチメント
各用途専用のアタッチメントです。
ディープリンク
トップローラ
サイドローラ
フロー用
特殊アタッチメント (プラスαコンベヤチェーン)
特殊アタッチメントのバリエーションです。
SAアタッチメント付
片側に垂直羽根のついた形式
SKアタッチメント付
両側に垂直羽根のついた形式
CA2アタッチメント付
ネットの取付
隙間なしのスラット取付用
AA3アタッチメント付
アタッチメントを挟み込む強力形
AR2アタッチメント付
Aアタッチメントの曲げ剛性を向上
(補強リブ付)
MG2アタッチメント付
1種類の取付ジグで使用できる
AS2アタッチメント付
スクレーパやフライト取付
AF2アタッチメント付
深いスクレーパやフライト取付
WSA0アタッチメント付
輸送物のこぼれ防止
延長ピン付
ピンの端部に取付可能
(形式 : EN)
ステーピン付
繋ぎピンに直載せ
ネットなどの取付
(形式 : TN)
トッププレート付
輸送物にキズをつけない
(形式 : TP)
トロリーローラ付
水平の長距離用
(形式 : TRO)
アウトボードローラ付
大荷重の支持
(形式 : RO)
ガイドシュー付
横振れ防止
(形式 : GS)
ガイドローラ付
水平使用
(形式 : GR)
固定ドッグ付
押して搬送
(形式 : KD)
ドッグローラ付
丸物を押して搬送
(形式 : RD)
チルチングドッグ付
コンベヤ上でのストレージ
(形式 : CD)
ローラチルチングドッグ付
丸物のストレージ
(形式 : RCD)
ダッキングドッグ付
定位置に搬送物を残す
(形式 : DD)
ローラの種類
大形コンベヤチェーンには、用途に応じて3つの基本的なローラ形式があります。
| 大形コンベヤチェーン 基本ローラ形式 | ||
|---|---|---|
| Rローラ | Fローラ | S,M,Nローラ |
 |
 |
 |
|
|
スプロケットの噛み合い時に衝撃や摩耗を緩和する働きがあります。
|
大形コンベヤチェーンの円滑な運転のため、ローラ形式による運び側・戻り側のガイド方法例を次に示します。
ガイド方法例
| Rローラ(Sローラ)形チェーン | Fローラ形チェーン | サイドローラ付チェーン | |
|---|---|---|---|
| 運び側 |  |
 |
 |
| 戻り側 |  |
 |
 |
安全上のご注意
組立てられたチェーンへの付加部品の溶接は、プレートの歪みによるチェーンの曲がりや捩れを生じ、また、熱影響による部品の硬度低下や脆性破壊を生じることがありますので、絶対に行わないでください。
大形コンベヤチェーン製品一覧
耐荷重大形コンベヤチェーン(ベアリングローラコンベヤチェーン)
ベアリングローラコンベヤチェーンはローラ内に円筒コロを入れた独自の構造により、チェーン走行抵抗の低下・ローラ許容負荷の大幅向上・ブシュ～ローラ間の摩耗寿命の
向上を実現、従来のコンベヤチェーンでは解決が困難であった「高効率化」「コストダウン」「シャクリ現象*の抑制」「ローラ・レールの長寿命化」を実現します。
標準仕様に加えて耐粉塵使仕様、無給油仕様、無給油耐水仕様等を品ぞろえしており、求められる用途に合わせてお選びいただけます。
＊駆動部が連続運転しているにもかかわらず、チェーンが移動、停止を繰り返す現象
切継ぎがトルクレンチ一つで完了する便利な継手リンク スクリューロックリンクもご用意。詳しくはこちら

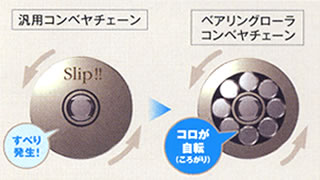

1. ベアリングローラの構造
2. ベアリングローラの機能
- ・チェーン走行抵抗の低減(汎用品の1/3)
- ・ローラ許容負荷の大幅アップ
3. ベアリングローラの効果
- ・チェーン張力・所要動力の低減
- ・長機長・低速運転時のシャクリ防止
- ・ローラ回転不良の抑制とレール摩耗の低減
- ・摩耗寿命の向上(ブシュ～ローラ間)
- ・CO2排出量・電気代の削減
ベアリングローラコンベヤチェーン 標準仕様
形番 RF□□□□□BR･BF-DT･AT～
ローラ内部に円筒コロを入れた当社独自の構造により、汎用コンベヤチェーン(DT仕様)の
約5倍の摩耗寿命を持ちます。
- ・モータ所要動力約1/3、チェーンサイズの2サイズダウンが可能です。
- ・設備全体のコストダウンに貢献します。
- ・RFコンベヤチェーンのRローラ、Fローラと同一寸法です。
- ・使用雰囲気温度：BR, BF: -20℃～80℃
【消費電力1/3】【汎用品より長寿命】
サイズ
RF03トン～RF36トン
インチ系は
お問合せください
アタッチメント種類
A1, A2, A3, K1, K2, K3
ローラ形式
BRローラ, BFローラ
ベアリングローラコンベヤチェーン 耐粉塵仕様
形番 RF□□□□□DBR･DBF-DT･AT～
ラビリンス構造とシールを用いることにより、ベアリングローラコンベヤチェーン標準仕様に比べて粉塵が侵入し難いコンベヤチェーンです。
- ・ラビリンス構造とシールを用いることにより、粉塵が侵入し難く、粉塵雰囲気では標準仕様の3倍の摩耗寿命があります。
- ・DBR、DBFの2種類のローラ形式があります。
- ・使用雰囲気温度：-10℃～80℃
【消費電力1/3】【粉塵雰囲気でも長寿命】
サイズ
RF10トン～RF36トン
インチ系は
お問合せください
アタッチメント種類
A1, A2, A3, K1, K2, K3
ローラ形式
DBRローラ, DBFローラ
ベアリングローラコンベヤチェーン 無給油一般仕様
形番 RF□□□□□EBR･EBF-DT･AT～
ブシュとローラ間に自己潤滑機能を持った特殊円筒コロを採用しているため、ローラ部は
無給油で使用できます。追加給油も不要です。
- ・EBR、EBFの2種類のローラ形式があります。
- ・使用雰囲気温度：-20℃～50℃
- ※標準シリーズとは最大許容張力が異なりますので、選定時にはご注意ください。ローラ許容負荷は同じです。
【消費電力1/3】【追加給油不要で長寿命】
サイズ
RF03トン～RF36トン
インチ系は
お問合せください
アタッチメント種類
A1, A2, A3, K1, K2, K3
ローラ形式
EBRローラ, EBFローラ
ベアリングローラコンベヤチェーン オール無給油仕様
形番 RF□□□□□AEBR･AEBF-DT･AT～
ピン～ブシュ間、ブシュ～ローラ間ともに追加給油不要で使用できます。
- ・ローラ内部にスチール製コロと特殊円筒コロを交互に設置。
さらにブシュ内面に固体潤滑材を圧着、シールで封入することで、ピン～ブシュ間・ブシュ～ローラ間ともに追加給油不要で使用可能になっています。 - ・AEBR、AEBFの2種類のローラ形式があります。
- ・標準シリーズとは最大許容張力が異なりますので、選定時にはご注意ください。ローラ許容負荷は同じです。
- ・使用雰囲気温度：-20℃～50℃
【消費電力1/3】【追加給油不要でも長寿命】
サイズ
RF05トン～RF26トン
インチ系は
お問合せください
アタッチメント種類
A1, A2, A3, K1, K2, K3
ローラ形式
AEBRローラ, AEBFローラ
ベアリングローラコンベヤチェーン 無給油耐水仕様
形番 RF□□□□□WEBR･WEBF-GS～
ローラ内部にステンレス製コロと特殊円筒コロを交互に入れることで、水のかかる雰囲気に
おいて追加給油不要で使用できます。
- ・WEBR、WEBFの2種類のローラ形式があります。
- ・使用温度範囲：0℃～50℃
【消費電力1/3】【水がかかる雰囲気でも長寿命】
サイズ
RF03トン～RF36トン
インチ系は
お問合せください
アタッチメント種類
A1, A2, A3, K1, K2, K3
ローラ形式
WEBRローラ, WEBFローラ
