ウォータスクリーン用 WAC形
- 火力発電所取水口などの自動除塵機用チェーンです。
- ピン・ブシュ・ローラはステンレス400シリーズを使用、いずれも調質を行っています。
- これにより、海水中と空気中の往復運行に必要な耐腐食性、耐摩耗性に優れます。
- さらにローラ内径に特殊樹脂を軸受材として使用し、海水を潤滑剤の代り(グリース不要)としますのでメンテナンスが容易です。
カタログ・取扱説明書
形番表示例
チェーン本体
| WAC25610 | + | 400L | |
| ｜ サイズ |
｜ リンク数 |
||
リンク単体
| WAC25610 | + | OL |
| | サイズ |
| 部品番号 |
商品一覧
※クリックで詳細情報を表示します
※最大許容張力は、当社設計基準に基づいて計算した値であり、計算強度となります。特に制約がない限り、大形コンベヤチェーンの選定には最大許容張力を使用します。
この値はメーカーにより異なります。保証値ではありません。
※平均引張強さは当社までお問い合わせください。
| サイズ | ローラ 形式 |
ピッチ | ローラ 外径 |
内リンク 内幅 |
|---|---|---|---|---|
| 610mm | Φmm | mm | ||
| WAC25610 | R | WAC25610 | 100 | 50 |
| WAC32610 | R | WAC32610 | 100 | 50 |
| WAC45610 | R | WAC45610 | 100 | 50 |
| WAC55610 | R | WAC55610 | 100 | 50 |
| WAC65610 | R | WAC65610 | 110 | 50 |
| WAC75610 | R | WAC75610 | 110 | 66.7 |
| WAC100610 | R | WAC100610 | 130 | 66.7 |
| WAC120610 | R | WAC120610 | 150 | 70 |
かき寄せ機用周辺部品

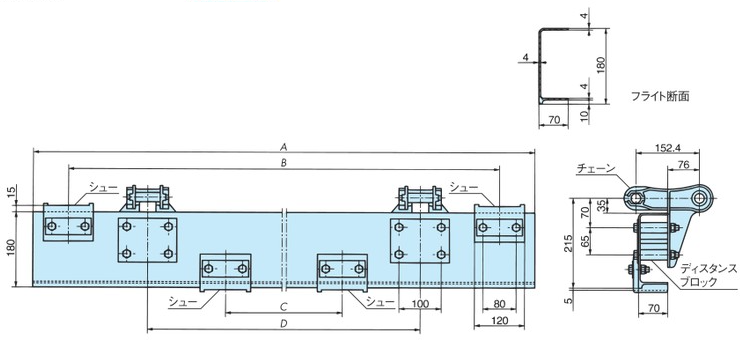

■F形フライト
- 比重：1.9
- 質量：2.4kg/m
- 材質：FRP
- 外観色：青
[形番表示例]
| AC-FL(A寸法)-(B寸法)-(C寸法)-(D寸法) |
- 注)1. フライトのご用命の際は形番に(A,B,C,D寸法:単位mm)を記載いただき見積指示ください。チェーンのSF4アタッチメントとディスタンスブロック、フライト、押さえ板の取付け、およびフライトとシューの取付けは、ステンレス300シリーズのボルト、ナット、平座金、バネ座金などで行ってください。
(フライトにはシュー、ディスタンスブロックを含みません) - 2. 最低発注量100mを下回る場合、ご相談ください。
■シュー
両ツバ形
- 比重：1.14
- 質量：260g
(幅70mm用の場合) - 材質：樹脂
- 外観色：黒
[形番表示例]
| AC | - | FL-SH | D | 82 |
| | シュー |
| 両ツバ形 |
| A部寸法 |
- ※フライト幅60、50mm用もあります。他の寸法は上記と同一です。
片ツバ形
- 比重：1.17
- 質量：290g
- 材質：ポリウレタン
- 外観色：黒
[形番表示例]
| AC | - | FL-SH | S | 82 |
| | シュー |
| 片ツバ形 |
| B部寸法 |
- 注)本寸法以外の樹脂製シューも製作できますのでご相談ください。
■ディスタンスブロック
- 比重：1.4
- 質量：240g
- 材質：樹脂
- 外観色：黒
[形番表示例]
| AC | - | FL-DIS |
| | ディスタンスブロック |
- 注)記載寸法は称呼寸法であり、実際の寸法と異なる場合があります。
