耐環境大形コンベヤチェーン　GSA仕様

製品写真
  • GS仕様の上位仕様です。耐摩耗性・最大許容張力を向上させています。
  • ・GS仕様に対し、ブシュ～ローラ間の耐摩耗性能が2倍、ピン～ブシュ間の耐摩耗性能が1.5倍、最大許容張力、Rローラ、Fローラ許容負荷が1.3倍に向上しています。
  • ・使用雰囲気温度：-20℃*～200℃
  • ※-20℃以下でのご使用については当社までお問い合わせください。
    • エコ&エコ ポイント
    【長寿命】【高強度】

特長

GSA仕様はGS仕様に対し、耐摩耗性能と最大許容張力が向上しています。

  • ・ピン～ブシュ間の耐摩耗性能1.5倍

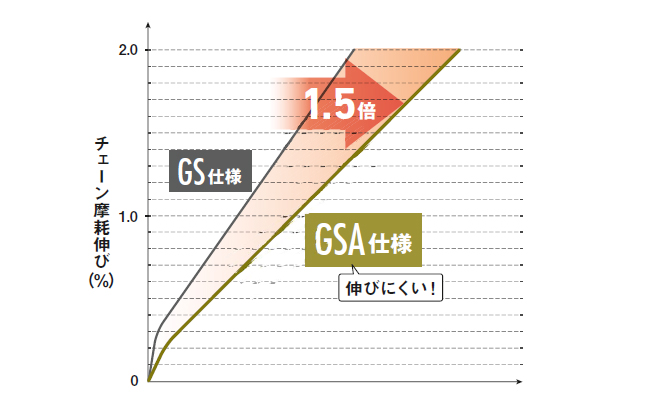

    ピン～ブシュ間耐摩耗性能(社内実験比)

    ピン～ブシュ間の耐摩耗性能1.5倍

  • ・ブシュ～ローラ間の耐摩耗性能2倍

    ブシュ～ローラ間耐摩耗性能(社内実験比)

    ブシュ～ローラ間の耐摩耗性能2倍

  • ・最大許容張力、Rローラ、Fローラ許容負荷1.3倍

    最大許容張力比較(社内実験比)

    最大許容張力、Rローラ、Fローラ許容負荷1.3倍

カタログ・取扱説明書

形番表示例

RF12200 R - GSA - 1L A2 + 400L - PR - H
｜
サイズ		 ｜
｜
｜		 ｜
仕様記号		 ｜
｜
｜
｜
｜		 ｜
｜
｜		 ｜
リンク数		 ｜
｜
｜		 ｜
オプション記号

オプション記号詳細
ローラ形式

ローラ形式詳細

 アタッチメント形式

アタッチメント形式詳細

 端末記号

端末記号詳細
｜
アタッチメント取付間隔
1L：各リンク取付
2L：2リンク毎取付

■つばき形番ナビ

商品一覧

※クリックで詳細情報を表示します

※最大許容張力は、当社設計基準に基づいて計算した値であり、計算強度となります。特に制約がない限り、大形コンベヤチェーンの選定には最大許容張力を使用します。
この値はメーカーにより異なります。保証値ではありません。

※平均引張強さは当社までお問い合わせください。

メートル系ピッチ

サイズ ローラ
形式		 ピッチ ローラ
外径		 内リンク
内幅
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm Φmm mm
RF03 R RF03075R-GSA RF03100R-GSA --- --- --- --- --- --- 31.8 16.1
F RF03075F-GSA RF03100F-GSA --- --- --- --- --- --- 31.8
S RF03075S-GSA RF03100S-GSA --- --- --- --- --- --- 15.9
RF05 R --- RF05100R-GSA RF05125R-GSA RF05150R-GSA --- --- --- --- 40 22
F --- RF05100F-GSA RF05125F-GSA RF05150F-GSA --- --- --- --- 40
S RF05075S-GSA RF05100S-GSA RF05125S-GSA RF05150S-GSA --- --- --- --- 22.2
RF08 R --- --- RF08125R-GSA RF08150R-GSA --- --- --- --- 44.5 27
F --- --- RF08125F-GSA RF08150F-GSA --- --- --- --- 44.5
S --- --- RF08125S-GSA RF08150S-GSA --- --- --- --- 22.2
RF10 R --- RF10100R-GSA RF10125R-GSA RF10150R-GSA --- --- --- --- 50.8 30
F --- --- RF10125F-GSA RF10150F-GSA --- --- --- --- 50.8
S --- RF10100S-GSA RF10125S-GSA RF10150S-GSA --- --- --- --- 29
M --- RF10100M-GSA RF10125M-GSA RF10150M-GSA --- --- --- --- 31.8
RF12 R --- --- --- --- RF12200R-GSA RF12250R-GSA --- --- 65 37.1
F --- --- --- --- RF12200F-GSA RF12250F-GSA --- --- 65
S --- --- --- --- RF12200S-GSA RF12250S-GSA --- --- 34.9
M --- --- --- --- RF12200M-GSA RF12250M-GSA --- --- 38.1
RF17 R --- --- --- --- RF17200R-GSA RF17250R-GSA RF17300R-GSA --- 80 51.4
F --- --- --- --- RF17200F-GSA RF17250F-GSA RF17300F-GSA --- 80
S --- --- --- --- RF17200S-GSA RF17250S-GSA RF17300S-GSA --- 40.1
M --- --- --- --- RF17200M-GSA RF17250M-GSA RF17300M-GSA --- 44.5
RF26 R --- --- --- --- --- RF26250R-GSA RF26300R-GSA RF26450R-GSA 100 57.2
F --- --- --- --- --- RF26250F-GSA RF26300F-GSA RF26450F-GSA 100
S --- --- --- --- RF26200S-GSA RF26250S-GSA RF26300S-GSA RF26450S-GSA 44.5
M --- --- --- --- RF26200M-GSA RF26250M-GSA RF26300M-GSA RF26450M-GSA 50.8
　　※上記のピッチ以外も製作可能な場合があります。お問合せください。
　　※インチ系ピッチは特形対応品です。お問合せください。 このページの上へ戻る
