フロー用コンベヤチェーン　FA仕様

製品写真
  • チェーンの摩耗部位であるブシュ・ローラの耐摩耗性に抜群の威力を発揮する特殊硬化を施し、飛躍的に摩耗寿命を延長しました。
  • 摩耗性の高い石炭フライアッシュの搬送用途に最適です。
  • 使用雰囲気温度：-20℃～200℃
    • エコ&エコ ポイント
    【3倍長寿命】

※切継ぎを容易にできる継手リンク「スクリューロックリンク」も合わせてご検討ください。

バナー画像

カタログ・取扱説明書

特長

フライアッシュ搬送に最適

チェーン寿命3倍を実現

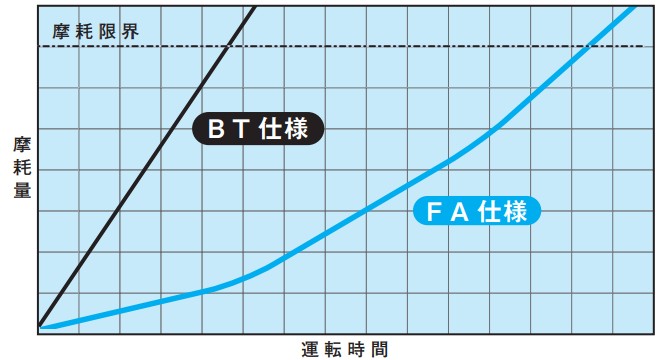

チェーン寿命比較[ブシュ、ローラ摩耗量]

当社BT仕様比

チェーン寿命比較

使用後の摩耗比較(ブシュ)

BT仕様 FA仕様
使用後の摩耗比較　BT仕様 使用後の摩耗比較　FA仕様

搬送物(フライアッシュ)のブシュ～ローラ間への侵入により、ブシュ外径がアブレシブ摩耗面を呈しています。

搬送物(フライアッシュ)がブシュ～ローラ間に侵入しても「特殊硬化処理」を施したブシュ外径は輝面状の摩耗面を呈しており、摩耗も極少です。

用途

用途

セメントタンカーやセメント工場のフライアッシュ搬送ラインの他、摩耗性の激しいライン。

使用例

使用例

Wアタッチメント付フロー用チェーンがフライアッシュ搬送ラインで活躍。

注)

  • 1. スプロケットは歯先焼入硬化仕様としてください。
  • 2. レールは摩耗対策を施してください。

形番表示例

RF36300 N - FA - 1L U2M 60 + 400L - PR
｜
サイズ		 ｜
｜
｜		 ｜
仕様記号		 ｜
｜
｜
｜
｜		 ｜
｜
｜
｜
｜		 ｜
｜
｜		 ｜
リンク数		 ｜
｜
｜
ローラ形式

ローラ形式詳細

 ケース内幅 端末記号

端末記号詳細
アタッチメント取付間隔 アタッチメント形式
1L：各リンク取付
2L：2リンク毎取付

※お打合せ商品です。当社へお問合せください。

サイズ・強度一覧表

※詳細につきましては、当社までお問合せください。

※最大許容張力は、当社設計基準に基づいて計算した値であり、計算強度となります。特に制約がない限り、大形コンベヤチェーンの選定には最大許容張力を使用します。
この値はメーカーにより異なります。保証値ではありません。

※平均引張強さは当社までお問い合わせください。

水平用

サイズ ピッチ(mm) 最大許容張力(kN)
RF17200M 200 55.3
RF17250M 250 55.3
RF26200M 200 74.3
RF26250N 250 80.6
RF26300N 300 80.6
RF36300N 300 124
RF36350N 350 124
RF60350N 350 149
水平用

水平または10°以内の昇り、下り勾配

傾斜垂直用

サイズ ピッチ(mm) 最大許容張力(kN)
RF17200M 200 55.3
RF26200M 200 74.3
RF26200N 250 80.6
RF36300N 300 124
傾斜垂直用
