特殊大形コンベヤチェーン　FBXA仕様

製品写真

※切継ぎを容易にできる継手リンク「スクリューロックリンク」も合わせてご検討ください。

バナー画像

カタログ・取扱説明書

構造と特長

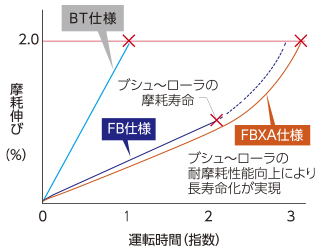

摩耗寿命比較
  • ・FB仕様の構造に加え、ローラ部の特殊機構によりピン～ブシュ～ローラ間の耐摩耗性能を向上
  • ・バケットエレベータ用に特化しています。
  • ※当社実験比　使用条件などで異なる場合があります。

・動画コンテンツ

形番表示例

RF10150 M - FBXA - 2L GA4 + 400L - PR - H
｜
サイズ		 ｜
｜
｜		 ｜
仕様記号		 ｜
｜
｜
｜
｜		 ｜
｜
｜		 ｜
リンク数		 ｜
｜
｜		 ｜
オプション記号

オプション記号詳細
ローラ形式

ローラ形式詳細

 アタッチメント形式

アタッチメント形式詳細

 端末記号

端末記号詳細
｜
アタッチメント取付間隔
1L：各リンク取付
2L：2リンク毎取付

商品一覧

※クリックで詳細情報を表示します

※最大許容張力は、当社設計基準に基づいて計算した値であり、計算強度となります。特に制約がない限り、大形コンベヤチェーンの選定には最大許容張力を使用します。
この値はメーカーにより異なります。保証値ではありません。

※平均引張強さは当社までお問い合わせください。

メートル系ピッチ

サイズ ローラ
形式		 ピッチ ローラ
外径		 内リンク
内幅
100mm 125mm 150mm 200mm 250mm 300mm 450mm Φmm mm
RF10 M RF10100M-FBXA RF10125M-FBXA RF10150M-FBXA --- --- --- --- 38.1 24.8
RF12 S --- --- --- RF12200S-FBXA RF12250S-FBXA --- --- 34.9 34.8
M --- --- --- RF12200M-FBXA RF12250M-FBXA --- --- 38.1
RF17 S --- --- --- RF17200S-FBXA RF17250S-FBXA RF17300S-FBXA --- 40.1 49.2
M --- --- --- RF17200M-FBXA RF17250M-FBXA RF17300M-FBXA --- 44.5
RF26 S --- --- --- RF26200S-FBXA RF26250S-FBXA RF26300S-FBXA RF26450S-FBXA 44.5 51.7
M --- --- --- RF26200M-FBXA RF26250M-FBXA RF26300M-FBXA RF26450M-FBXA 50.8
　　※上記のピッチ以外も製作可能な場合があります。お問合せください。
　　　インチ系はお問合せください。 このページの上へ戻る
