汎用・強力大形コンベヤチェーン DTA仕様
- DT仕様の摩耗対策仕様(アドバンスモデル)
- DT仕様に対し、ブシュ～ローラ間の耐摩耗性能を3倍に向上した仕様です。
- Rローラ、Fローラのみの対応となります。
- 使用温度雰囲気：-20℃～200℃
エコ&エコ ポイント
【長寿命】
【長寿命】
※切継ぎを容易にできる継手リンク「スクリューロックリンク」も合わせてご検討ください。
カタログ・取扱説明書
特長
DTA仕様はDT仕様に対し、ブシュ～ローラ間耐摩耗性能が向上しています。
-

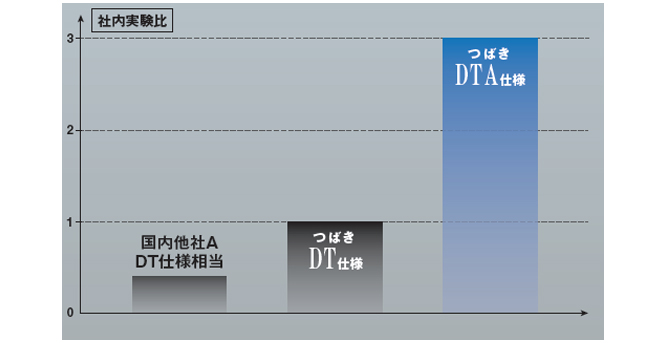

・ブシュ～ローラ間耐摩耗性能
-
・同一時間での摩耗比較
ブシュ比較 ローラ比較 DTA仕様
DT仕様
形番表示例
| RF12200 | R | - | DTA | - | 1L | A2 | + | 400L | - | PR | - | H |
| ｜ サイズ |
｜ ｜ ｜ |
｜ 仕様記号 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
｜ リンク数 |
｜ ｜ ｜ |
｜ オプション記号 |
|||||
| ローラ形式 |
アタッチメント形式
|
端末記号 |
||||||||||
| ｜ アタッチメント取付間隔 1L：各リンク取付 2L：2リンク毎取付 |
||||||||||||
■つばき形番ナビ
商品一覧
※最大許容張力は、当社設計基準に基づいて計算した値であり、計算強度となります。特に制約がない限り、大形コンベヤチェーンの選定には最大許容張力を使用します。
この値はメーカーにより異なります。保証値ではありません。
※平均引張強さは当社までお問い合わせください。
| サイズ | ローラ 形式 |
ピッチ | ローラ 外径 |
内リンク 内幅 |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75mm | 100mm | 125mm | 150mm | 200mm | 250mm | 300mm | 450mm | 600mm | Φmm | mm | ||
| RF03 | R | RF03075R-DTA | RF03100R-DTA | --- | --- | --- | --- | --- | --- | --- | 31.8 | 16.1 |
| F | RF03075F-DTA | RF03100F-DTA | --- | --- | --- | --- | --- | --- | --- | 31.8 | ||
| RF05 | R | --- | RF05100R-DTA | RF05125R-DTA | RF05150R-DTA | --- | --- | --- | --- | --- | 40 | 22 |
| F | --- | RF05100F-DTA | RF05125F-DTA | RF05150F-DTA | --- | --- | --- | --- | --- | 40 | ||
| RF08 | R | --- | --- | RF08125R-DTA | RF08150R-DTA | --- | --- | --- | --- | --- | 44.5 | 27 |
| F | --- | --- | RF08125F-DTA | RF08150F-DTA | --- | --- | --- | --- | --- | 44.5 | ||
| RF10 | R | --- | RF10100R-DTA | RF10125R-DTA | RF10150R-DTA | --- | --- | --- | --- | --- | 50.8 | 30 |
| F | --- | --- | RF10125F-DTA | RF10150F-DTA | --- | --- | --- | --- | --- | 50.8 | ||
| RF12 | R | --- | --- | --- | --- | RF12200R-DTA | RF12250R-DTA | --- | --- | --- | 65 | 37.1 |
| F | --- | --- | --- | --- | RF12200F-DTA | RF12250F-DTA | --- | --- | --- | 65 | ||
| RF17 | R | --- | --- | --- | --- | RF17200R-DTA | RF17250R-DTA | RF17300R-DTA | --- | --- | 80 | 51.4 |
| F | --- | --- | --- | --- | RF17200F-DTA | RF17250F-DTA | RF17300F-DTA | --- | --- | 80 | ||
| RF26 | R | --- | --- | --- | --- | --- | RF26250R-DTA | RF26300R-DTA | RF26450R-DTA | --- | 100 | 57.2 |
| F | --- | --- | --- | --- | --- | RF26250F-DTA | RF26300F-DTA | RF26450F-DTA | --- | 100 | ||
| RF36 | R | --- | --- | --- | --- | --- | --- | RF36300R-DTA | RF36450R-DTA | RF36600R-DTA | 125 | 66.7 |
| F | --- | --- | --- | --- | --- | --- | RF36300F-DTA | RF36450F-DTA | RF36600F-DTA | 125 | ||
| サイズ | ローラ 形式 |
ピッチ | ローラ 外径 |
内リンク 内幅 |
|
|---|---|---|---|---|---|
| 101.6mm | 152.4mm | Φmm | mm | ||
| RF430 | R | RF430R-DTA | --- | 38.1 | 22.6 |
| RF450 | R | RF450R-DTA | --- | 44.5 | 27 |
| F | RF450F-DTA | --- | 44.5 | ||
| RF650 | R | --- | RF650R-DTA | 50.8 | 30.2 |
| F | --- | RF650F-DTA | 50.8 | ||
| RF214 | R | RF214R-DTA | --- | 44.5 | 31.6 |
| RF6205 | R | --- | RF6205R-DTA | 57.2 | 37.1 |
| F | --- | RF6205F-DTA | 57.2 | ||
| RF212 | R | --- | RF212R-DTA | 69.9 | 37.1 |
