ベアリングローラコンベヤチェーン　耐粉塵仕様

製品写真

※切継ぎを容易にできる継手リンク「スクリューロックリンク」も合わせてご検討ください。

バナー画像

カタログ・取扱説明書

構造と特長

ローラとブシュの間に円筒コロを入れたコンベヤチェーンです。一般コンベヤチェーンのR、Fローラと同一寸法です。

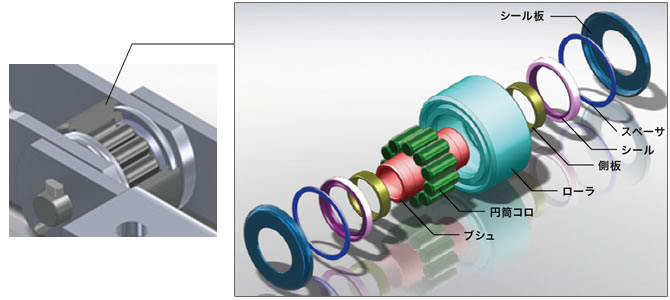

  • ・ベアリングローラ構造図

    ベアリングローラ構造図

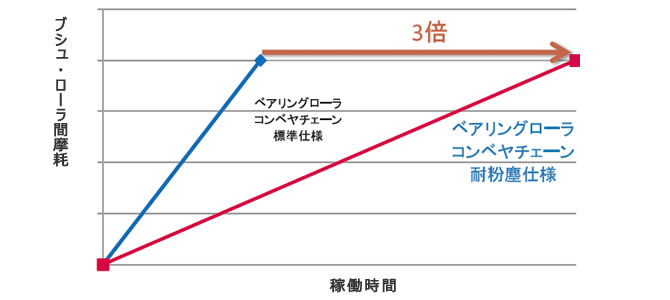

  • ・ブシュ～ローラ間の摩耗寿命比較

    ブシュ～ローラ間の摩耗寿命比較

    ※当社実験比(追加給油なし)

    粉塵雰囲気環境でベアリングローラコンベヤチェーン従来仕様の3倍の摩耗寿命

ローラ形状

DBRタイプ DBFタイプ
ローラ形状　DBRタイプ ローラ形状　DBFタイプ

形番表示例

RF12200 DBR - DT - 1L A2 + 400L - PR - H
｜
サイズ		 ｜
｜
｜		 ｜
仕様記号		 ｜
｜
｜
｜
｜		 ｜
｜
｜		 ｜
リンク数		 ｜
｜
｜		 ｜
オプション記号

オプション記号詳細
ローラ形式

ローラ形式詳細

 アタッチメント形式

アタッチメント形式詳細

 端末記号

端末記号詳細
｜
アタッチメント取付間隔
1L：各リンク取付
2L：2リンク毎取付

商品一覧

※クリックで詳細情報を表示します

※最大許容張力は、当社設計基準に基づいて計算した値であり、計算強度となります。特に制約がない限り、大形コンベヤチェーンの選定には最大許容張力を使用します。
この値はメーカーにより異なります。保証値ではありません。

※平均引張強さは当社までお問い合わせください。

メートル系ピッチ

サイズ ローラ
形式		 ピッチ ローラ
外径		 内リンク
内幅
100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF10 DBR RF10100DBR RF10125DBR RF10150DBR --- --- --- --- --- 50.8 30
DBF --- RF10125DBF RF10150DBF --- --- --- --- --- 50.8
RF12 DBR --- --- --- RF12200DBR RF12250DBR --- --- --- 65 37.1
DBF --- --- --- RF12200DBF RF12250DBF --- --- --- 65
RF17 DBR --- --- --- RF17200DBR RF17250DBR RF17300DBR --- --- 80 51.4
DBF --- --- --- RF17200DBF RF17250DBF RF17300DBF --- --- 80
RF26 DBR --- --- --- --- RF26250DBR RF26300DBR RF26450DBR --- 100 57.2
DBF --- --- --- --- RF26250DBF RF26300DBF RF26450DBF --- 100
RF36 DBR --- --- --- --- --- RF36300DBR RF36450DBR RF36600DBR 125 66.7
DBF --- --- --- --- --- RF36300DBF RF36450DBF RF36600DBF 125
　　※上記のピッチ以外も製作可能な場合があります。お問合せください。
　　※インチ系ピッチは特形対応品です。対応可否についてお問合せください。 このページの上へ戻る
