汎用・強力大形コンベヤチェーン　ATA仕様

製品写真
  • AT仕様の上位仕様 (アドバンスモデル)
  • AT仕様に対し、さらにブシュ～ローラ間の耐摩耗性能が2倍、ピン～ブシュ間の耐摩耗性能が1.5倍、最大許容張力が1.2倍に向上しています。
  • RF08～RF36サイズRローラ、Fローラのみに対応。
  • 使用雰囲気温度：-20℃*～200℃
  • ※-20℃以下でのご使用については当社までお問い合わせください。
    • エコ&エコ ポイント
    【長寿命】【高強度】

※切継ぎを容易にできる継手リンク「スクリューロックリンク」も合わせてご検討ください。

バナー画像

カタログ・取扱説明書

特長

ATA仕様はAT仕様に対し、耐摩耗性能と最大許容張力が向上しています。

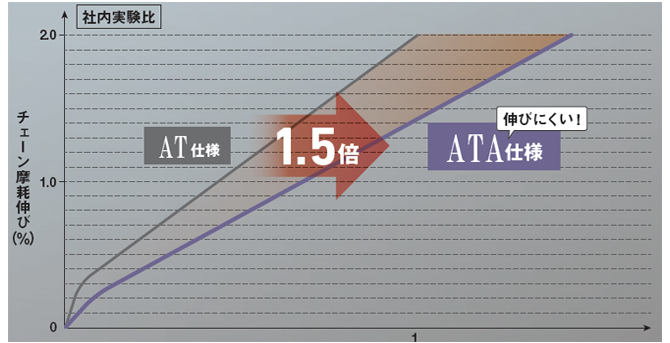

  • ・ピン～ブシュ間の耐摩耗性能1.5倍

    ピン～ブシュ間の耐摩耗性能1.5倍

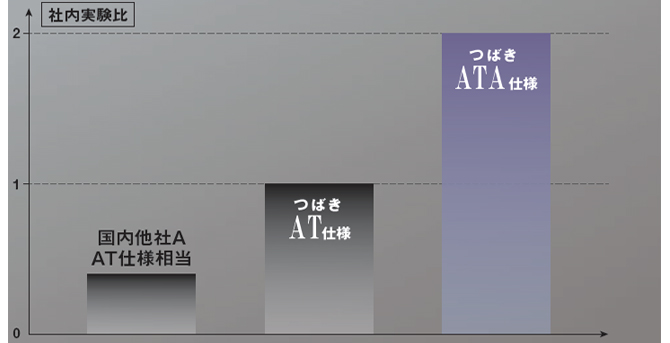

  • ・ブシュ～ローラ間の耐摩耗性能2倍

    ブシュ～ローラ間の耐摩耗性能2倍

  • ・最大許容張力1.2倍

※最大許容張力とは、疲労限度や許容面圧などにより設定した数値です。

形番表示例

RF12200 R - ATA - 1L A2 + 400L - PR - H
｜
サイズ		 ｜
｜
｜		 ｜
仕様記号		 ｜
｜
｜
｜
｜		 ｜
｜
｜		 ｜
リンク数		 ｜
｜
｜		 ｜
オプション記号

オプション記号詳細
ローラ形式

ローラ形式詳細

 アタッチメント形式

アタッチメント形式詳細

 端末記号

端末記号詳細
｜
アタッチメント取付間隔
1L：各リンク取付
2L：2リンク毎取付

■つばき形番ナビ

商品一覧

※クリックで詳細情報を表示します

※最大許容張力は、当社設計基準に基づいて計算した値であり、計算強度となります。特に制約がない限り、大形コンベヤチェーンの選定には最大許容張力を使用します。
この値はメーカーにより異なります。保証値ではありません。

※平均引張強さは当社までお問い合わせください。

メートル系ピッチ

サイズ ローラ
形式		 ピッチ ローラ
外径		 内リンク
内幅
100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF08 R --- RF08125R-ATA RF08150R-ATA --- --- --- --- --- 44.5 27
F --- RF08125F-ATA RF08150F-ATA --- --- --- --- --- 44.5
RF10 R RF10100R-ATA RF10125R-ATA RF10150R-ATA --- --- --- --- --- 50.8 30
F --- RF10125F-ATA RF10150F-ATA --- --- --- --- --- 50.8
RF12 R --- --- --- RF12200R-ATA RF12250R-ATA --- --- --- 65 37.1
F --- --- --- RF12200F-ATA RF12250F-ATA --- --- --- 65
RF17 R --- --- --- RF17200R-ATA RF17250R-ATA RF17300R-ATA --- --- 80 51.4
F --- --- --- RF17200F-ATA RF17250F-ATA RF17300F-ATA --- --- 80
RF26 R --- --- --- --- RF26250R-ATA RF26300R-ATA RF26450R-ATA --- 100 57.2
F --- --- --- --- RF26250F-ATA RF26300F-ATA RF26450F-ATA --- 100
RF36 R --- --- --- --- --- RF36300R-ATA RF36450R-ATA RF36600R-ATA 125 66.7
F --- --- --- --- --- RF36300F-ATA RF36450F-ATA RF36600F-ATA 125
　　※上記のピッチ以外も製作可能な場合があります。お問合せください。 このページの上へ戻る
