ブロックチェーン
- シンプルで強靱、剛性に優れ、引張強さも高いチェーンです。
- 2枚の外プレートと、1または2枚の内リンク、およびピンからなるチェーンで、構造的に剛性にすぐれ、チェーン質量当たりの引張強さが大きく強靱です。
- また、主要部品に焼入鋼を使用していますので、耐摩耗性および耐熱性に優れます。
- 通常チェーンに下図のようなドッグを取付けて使用しますが、フロー用も製作します。
用途
- ・台車などのけん引用
- ・高温搬送物を乗せて搬送する場合(直載せ)
- ・ドローベンチ用
- ・フロー用アタッチメント付も製作します。当社までお問合せください。
- ※スプロケットには内部張力を低減する「ピース付」をご使用ください。
ドッグ
ドッグには種々の形式のものがありますが、主要なものを示します。

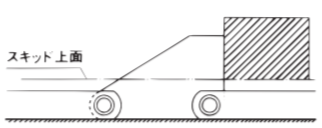

・固定式ドッグ
内リンク、または外プレートを高くして搬送物を押す形式です。

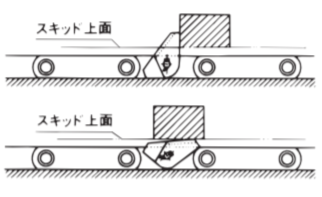

・チルチングドッグ
前方の搬送物は、固定式ドッグと同じようにそのまま押し進めていきますが、搬送物が背後からくるとドッグが前傾して搬送物を前にやりすごします。
そして搬送物が通過すると、ドッグは自動的にもとの状態に復帰します。

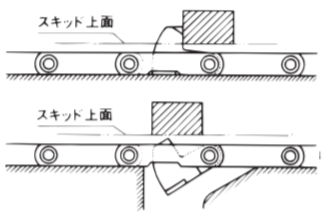

・ダッキングドッグ
ドッグは、ガイドレール上を通って搬送物を送りますが、ガイドレールを中断すると、ドッグはダッキングして搬送物を置いたままでその下を通過します。
・チルチング、ダッキングドッグ
チルチングドッグとダッキングドッグの両機能を兼用したドッグです。
ガイドレール上を通るときは搬送物を押して行き、また後方からの搬送物はそのまま通過させ、ガイドレールが中断すると搬送物を置いたままその下を通過します。
カタログ・取扱説明書
形番表示例
| NF56200 | + | 400L | - | PR | |
| ｜ サイズ |
｜ リンク数 |
｜ 端末記号 |
|||
※形番にてご指示いただき、見積照会ください。
商品一覧
※クリックで詳細情報を表示します
※最大許容張力は、当社設計基準に基づいて計算した値であり、計算強度となります。特に制約がない限り、大形コンベヤチェーンの選定には最大許容張力を使用します。
この値はメーカーにより異なります。保証値ではありません。
※平均引張強さは当社までお問い合わせください。
| サイズ | ピッチ | 内リンク 内幅 |
||||
|---|---|---|---|---|---|---|
| 150mm | 200mm | 250mm | 300mm | 350mm | mm | |
| NF30 | NF30150 | NF30200 | --- | --- | --- | 23.3 |
| NF40 | NF40150 | NF40200 | --- | --- | --- | 26.5 |
| NF56 | --- | NF56200 | NF56250 | --- | --- | 29.5 |
| NF63 | --- | NF63200 | NF63250 | --- | --- | 31.5 |
| NF70 | --- | NF70200 | NF70250 | --- | --- | 33.5 |
| NF90 | --- | NF90200 | NF90250 | --- | --- | 38 |
| NF115 | --- | --- | NF115250 | NF115300 | --- | 40 |
| NF140 | --- | --- | NF140250 | NF140300 | --- | 47.5 |
| NF180 | --- | --- | --- | NF180300 | NF180350 | 52.5 |
| NF210 | --- | --- | --- | NF210300 | NF210350 | 59 |
| NF250 | --- | --- | --- | NF250300 | NF250350 | 66 |
| NF280 | --- | --- | --- | NF280300 | NF280350 | 67 |
