エプシロンチェーン ステンレス仕様
- チェーンピッチ1.905mm! 極小空間での動力伝達に
- 世界最小※のローラチェーンです。
- 狭小空間における巻き掛け伝動において、歯付きベルトやワイヤーロープよりもコンパクトに設計することが可能です。
- ※2024年自社調べ
エコ&エコ ポイント
【長寿命】【サイズダウン】
【長寿命】【サイズダウン】
特長
1.世界最小サイズ
[クリックで拡大]

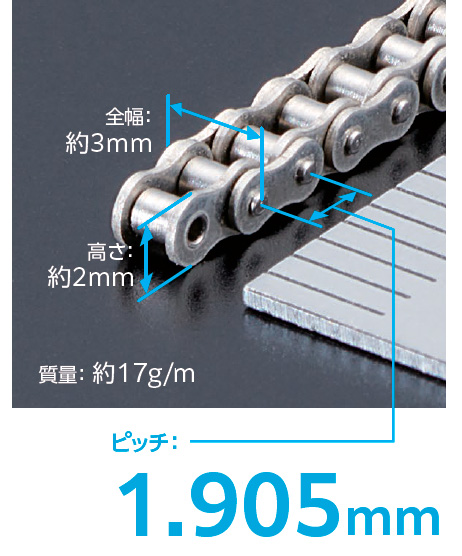

チェーンピッチ1.905mmの世界最小のローラチェーンを実現。
高さ・全幅・質量も従来品と一線を画し、驚異的な省スペースでの伝動を可能にしました。

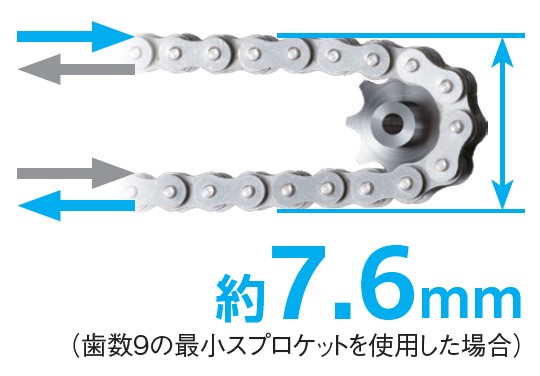

歯数9の最小スプロケットと組み合わせることで、屈曲半径は約7.6mmと非常にコンパクトになります。
2.十分な強度を確保
[クリックで拡大]
チェーンは小さくても、引張強さは0.36kN。
つばきの持つコアテクノロジーを惜しみなく投入し、小さくても強いハイスペックなチェーンが完成。

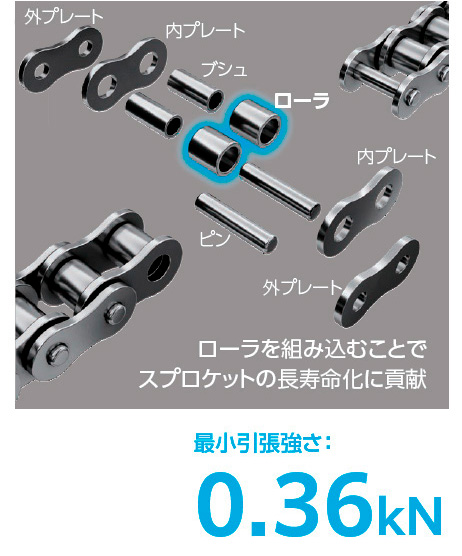

一般的に小形チェーンはローラのないブシュドチェーンですが、ローラ有の構造にこだわりました。
スプロケットをはじめとする周辺部品の長寿命化に貢献します。
3.腐食環境に対応
様々な環境において長くお使い頂きたいので材質にはステンレスを採用。
洗浄等、水のかかる環境でも使用可能です。
用途例
チェーンのサイズダウンにより、様々なアプリケーションの小型化・軽量化を実現します。
また、バックラッシが小さくなることで操作精度の向上にも期待ができます。

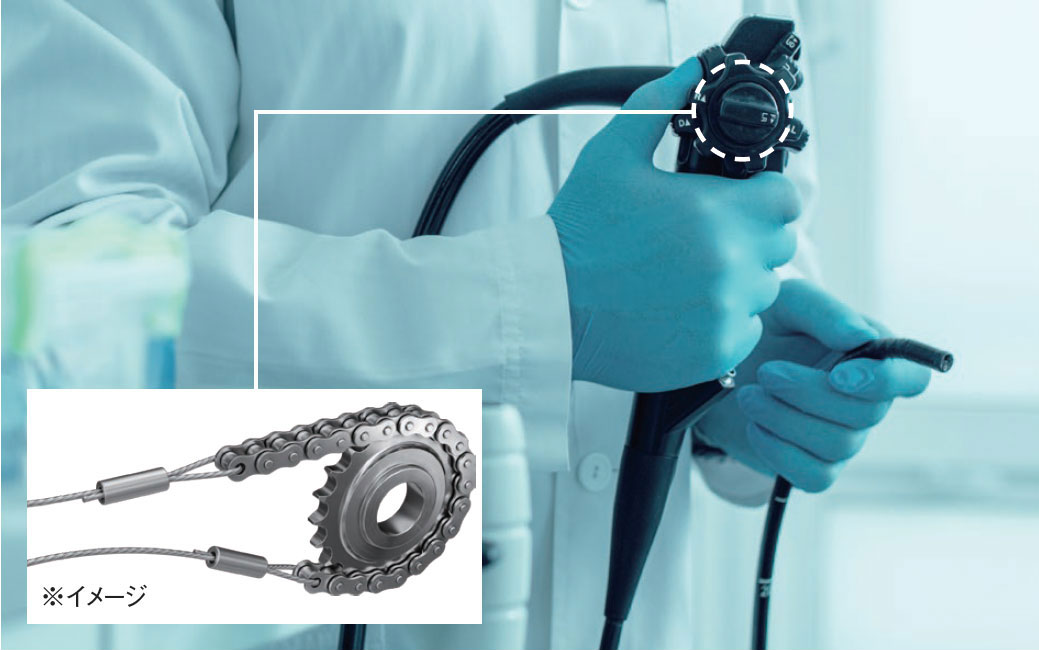

内視鏡装置の操作部
エンドエフェクタ
農作物収穫ロボット
アシストスーツ
義手
形番表示例
| RS6 | - | ESS | - | 1 | - | RP | + | 151L | - | R | R | |
| ｜ サイズ |
｜ 仕様 |
｜ 列数 |
｜ ｜ ｜ |
｜ リンク数 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
||||||
| 本体ピン形式 |
反対側端末 |
|||||||||||
| 端末 |
||||||||||||
商品一覧
※クリックで詳細情報を表示します。
| ピッチ mm |
サイズ＆仕様＆列数 | ローラ径 mm |
内リンク内幅 mm |
|---|---|---|---|
| 1.905 | RS6-ESS-1 | 1.19 | 1.27 |
