止动带轮 N型
- 使用单个螺栓即可简单固定。
- 最小轴孔径为7mm，最适于小轴径固定。
特点
- ＊最小轴孔径为7mm，最适于小轴径固定。
- ＊订购生产品
- ＊符合RoHS2（10种物质）规定要求。

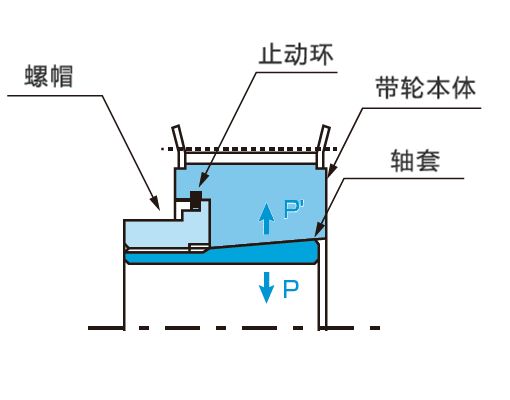

1. 缔结原理
同步带轮的内径和轴套的外径成为锥形，使用螺栓固定后，同步带轮在锥面滑动。
因为楔形作用，产生推压轴以及锥形内面的P・P'力。
通过P・P'力，发生将同步带轮和轴强力联结的摩擦力。
＊点击浏览放大图。
目录・使用说明书
产品型号一览
※点击型号可显示详细信息。
| 类型 | 节距 mm |
材质 | 基本型号 | 齿数范围 | 使用带宽 mm | |||
|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 25 | ||||||
| 止动 带轮 N |
 |
2 | 止动带轮C规格支持2mm节距。 | |||||
| 3 | 铝 | P3M10BF-A-N□□□ | 36T～60T | ○ | ||||
| P3M15BF-A-N□□□ | ○ | |||||||
| 5 | 碳素钢 | P5M10BF-N□□ | 22T～72T | ○ | ||||
| P5M15AF-N□□ P5M15BF-N□□ |
○ | |||||||
| P5M25AF-N□□ P5M25BF-N□□ |
26T～72T | ○ | ||||||
| 8 | 止动带轮S规格支持8mm节距。 | |||||||
| 14 | 止动带轮S规格支持14mm节距。 | |||||||
