止动带轮　C型

产品照片
  • C型止动带轮使用夹圈。
  • 使用两颗螺栓即可简单固定。转动平衡优异，带轮无变形，可用于小轴径。

特点

  • ＊订购生产品
  • ＊符合RoHS2（10种物质）规定要求。

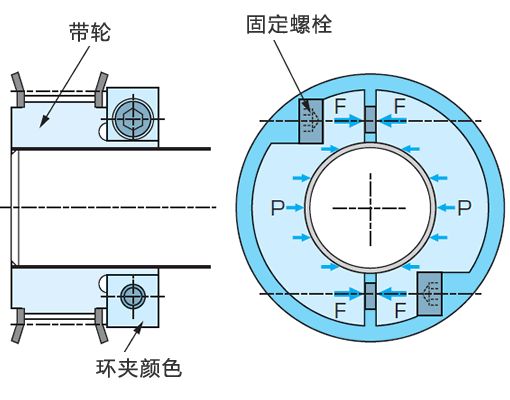

1. 缔结原理

将两枚环夹放入带轮轮毂，使用F力打紧固定螺栓，轮毂外全周因承受相当于4F的面压力P挤压而收缩。


收缩的轮毂内面与轴密接产生摩擦力，将轴和带轮强力摩擦联结。2个固定螺栓产生相当于4个螺栓的紧固力固定轮毂，少量螺钉可以得到大的联结力。


＊点击浏览放大图。

目录・使用说明书

产品型号一览

※点击型号可显示详细信息。

类型 节距
mm		 材质 基本型号 齿数范围 使用带宽　mm
6 10 15
止动
带轮
C		 2 碳素钢 ---
铝 P2M6BF-A-C□□ 28T～60T ○
3 碳素钢 P3M10BF-C□□ 22T～32T ○
铝 P3M10BF-A-C□□ 22T～60T ○
P3M15BF-A-C□□ ○
5 碳素钢 P5M10BF-C□□ 12T～44T ○
P5M15BF-C□□ ○
铝 P5M10BF-A-C□□ 16T～44T ○
P5M15BF-A-C□□ ○
8 止动带轮S规格支持8mm节距。
14 止动带轮S规格支持14mm节距。
