PXベルト RC仕様
- 緻密なかみ合い理論に基づく合理的な円弧歯形のPXベルトをベースに構成材料を改良。
クリーンでエコなタイミングベルトへと進化しました。
特長
- ・クリーン： 歯布の処理方法を変更し、ゴム粉の飛散を低減。クリーンな伝動が可能となりました。
- ・長寿命化： 屈曲疲労性がアップするため、多軸レイアウトでの長寿命化が期待できます。※1
- ・伸びにくくなったため、ベルトの張り直し回数が低減します。※2
- ・歯布を黒からベージュに変更したことで、視認しやすくなり歯欠け寿命の判断が容易になりました。
1．クリーン
重量変化
2．長寿命
屈曲疲労性

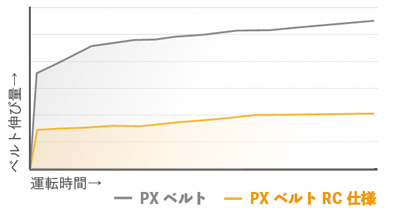

3．運転伸び低減
運転時間に対するベルト伸び変化
4．寿命判断の可視化
※1 P2M、P3M、P14Mを除く。
※2 P2M、P3Mを除く。
構造
カタログ・取扱説明書
形番表示例
| BG | 300 | P | 5M | 10 | - | RC |
| ｜ ｜ ｜ |
｜ ベルト長さ mm |
｜ ｜ ｜ |
｜ 種類 (ピッチ) |
｜ ベルト幅 mm |
｜ 仕様 |
|
| ゴムベルト | P：PX UP：ウルトラPX |
|||||
商品一覧
※クリックで詳細情報を表示します。
| ピッチ mm |
基本形番 | ベルト幅 mm | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 25 | 40 | 60 | 80 | 100 | 120 | ||
| 5 | P5M10-RC | ○ | |||||||
| P5M15-RC | ○ | ||||||||
| P5M25-RC | ○ | ||||||||
| 8 | P8M15-RC | ○ | |||||||
| P8M25-RC | ○ | ||||||||
| P8M40-RC | ○ | ||||||||
| P8M60-RC | ○ | ||||||||
| 14 | P14M40-RC | ○ | |||||||
| P14M60-RC | ○ | ||||||||
| P14M80-RC | ○ | ||||||||
| P14M100-RC | ○ | ||||||||
| P14M120-RC | ○ | ||||||||
