ショックモニタ® TSM4000M2シリーズ
- 工作機械向け 積算電力形
- 加工工程1サイクル分の電力を積算して過負荷やツールの摩耗を判断するタイプです。
特長
- ・定圧式加工機の場合、ツールが摩耗しても、負荷率が上がらず、加工時間の伸びるものがあります。これを電力量(面積)で監視します。
- ・加工終了後の積算電力を上限(OUT2)で摩耗検出し、下限(OUT1)でドリルが折れたことを検出できます。
- ・OUT3は瞬時値で噛み込み等の過負荷を絶対値監視します。
- ・OUT1、OUT2、OUT3をセットで最大8種類まで外部から切替可能です。ツールやワークの変更に対応できます。
- ・積算時間は簡単に設定変更できます。
TSM4000M2の基本動作
カタログ・取扱説明書
製品形番一覧
※形番クリックで詳細情報を表示します。
| 標準形本体 及び電流センサ |
パネル取付形本体 及び電流センサ |
本体のみ | パネル取付用金具 | 電流センサ | センサ用 ケーブル |
倍電抵抗器 | Ｉ/Ｏケーブル |
|---|---|---|---|---|---|---|---|

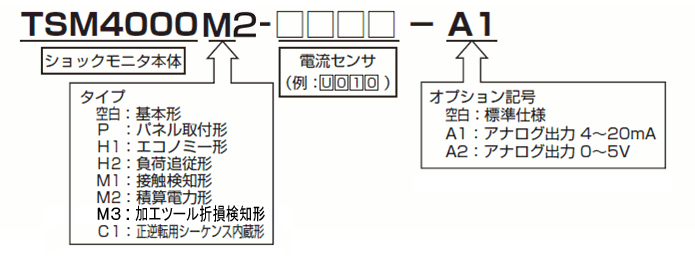

| TSM4000-U010 | TSM4000P-U010 | TSM4000M2 | TSM4-PL1 | TSM-U010 | TSM4-S01
TSM4-S03 TSM4-S05 TSM4-S10 TSM4-S20 TSM4-S30 |
TSM4-PR1 | TSM4-C01
TSM4-C03 |
| TSM4000-U050 | TSM4000P-U050 | TSM-U050 | |||||
| TSM4000-U100 | TSM4000P-U100 | TSM-U100 | |||||
| TSM4000-U150 | TSM4000P-U150 | TSM-U150 | |||||
| TSM4000-U200 | TSM4000P-U200 | TSM-U200 | |||||
| TSM4000-M300 | TSM4000P-M300 | TSM-M300 | |||||
| TSM4000-M400 | TSM4000P-M400 | TSM-M400 | |||||
| TSM4000-M600 | TSM4000P-M600 | TSM-M600 | |||||
| TSM4000-M800 | TSM4000P-M800 | TSM-M800 |
