过载保护监视器 TSM4000M2系列
- 用于机床 累积电力型
- 通过累计一个加工工程的周期电力，检出过载或刀具的磨损。
特点

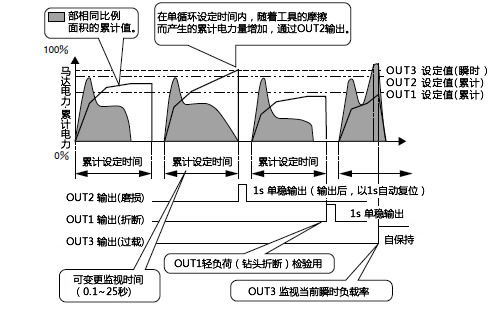

- ・对于定压式加工设备，即使刀具磨损，加工时间延长，负荷率也无上升。此时通过消费电力（面积）监测。
- ・通过加工完成后累积电力来判断，当超过上限(OUT2)时为磨损，超过下限(OUT1)时冲头破损。
- ・使用OUT3瞬间值，绝对值可用来监视卡塞时的过载。
- ・OUT1，OUT2，OUT3作为组合，最大八种可从外部切换。可对应磨石和工件的变更。
- ・可简单变更累计时间的设定。
TSM4000M2的基本操作
目录・使用说明书

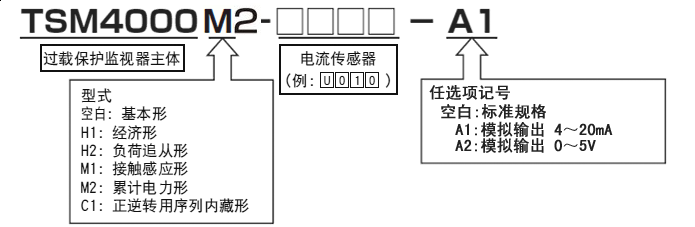

产品型号一览
※点击型号可显示详细信息。
| 标准型本体及电流传感器 | 面板安装型本体和电流传感器 | 只有本体 | 面板安装用部品 | 电流传感器 | 传感器用电缆 | 倍电压电阻 | I/O电缆 |
|---|---|---|---|---|---|---|---|
| TSM4000-U010 | TSM4000P-U010 | TSM4000M2 | TSM4-PL1 | TSM-U010 | TSM4-S01
TSM4-S03 TSM4-S05 TSM4-S10 TSM4-S20 TSM4-S30 |
TSM4-PR1 | TSM4-C01
TSM4-C03 |
| TSM4000-U050 | TSM4000P-U050 | TSM-U050 | |||||
| TSM4000-U100 | TSM4000P-U100 | TSM-U100 | |||||
| TSM4000-U150 | TSM4000P-U150 | TSM-U150 | |||||
| TSM4000-U200 | TSM4000P-U200 | TSM-U200 | |||||
| TSM4000-M300 | TSM4000P-M300 | TSM-M300 | |||||
| TSM4000-M400 | TSM4000P-M400 | TSM-M400 | |||||
| TSM4000-M600 | TSM4000P-M600 | TSM-M600 | |||||
| TSM4000-M800 | TSM4000P-M800 | TSM-M800 |
