サイドローラ付RS®形チェーン
- RS形チェーンのピンを延長し、そこに自由に回転するサイドローラを取付けたフリーフローチェーンです。
- サイドローラを多数付けられますので、小さな搬送物を直接乗せるコンベヤに適しています。
- 普通仕様、ラムダ(無給油)仕様、SS(ステンレス)仕様、プラコンビ仕様を品揃えしています。
- ＊NP仕様(ニッケルめっき)も製作しますのでご相談ください。
特長
- ・サイドローラ付で、コンベヤのコンパクト化に適します。
- ・バックベントが可能なため、リターン側のレイアウトが容易になります。
- ・サイドローラを多数付けられますので、小さい搬送物をサイドローラに直接載せるコンベヤにも適します。
- サイドローラの仕様
カタログ・取扱説明書
各仕様について
普通仕様
- ・チェーン本体はスチール製です。本体ローラもスチール製が標準となります。
- ・チェーン本体は全部品スチール製の熱処理硬化品です。
- ・サイドローラはエンプラ製ローラ(プラローラ、プラブレーキローラ、導電ローラ)とスチール製ローラがあります。
- ・使用温度範囲：-10℃～150℃
- ・給油が必要です。
ラムダ(無給油)仕様
- ・焼結製特殊含油ブシュの採用により、無給油でも長期間使用できます。
※スチールサイドローラには給油が必要です。 - ・許容張力は普通仕様と同じですが、識別のため内・外プレートに黒染処理を施しています。
- ・使用温度範囲：-10℃～150℃
- ・薬品・水中または洗浄・脱脂の雰囲気での使用は避けてください。
- ・サイドローラはエンプラ製ローラ(プラローラ、プラブレーキローラ、導電ローラ)とスチール製ローラがあります。
SS(ステンレス)仕様
- ・ピン(析出硬化ステンレス)を除く部品は18-8ステンレスで耐食性があります。
- ・チェーン本体及び本体ローラはステンレス製で、耐食性があります。
- ・使用温度範囲：-20℃～400℃
- ・給油が必要です。
プラコンビ仕様
- ・エンプラ製内リンクと18-8ステンレス外リンク(ピンは析出硬化系ステンレス)から構成されています。
- ・無給油で耐食性があります。
- ・軽量：対スチール比50%低減、低騒：対スチール比5db低減。
- ・使用温度範囲：-20℃～80℃
- ・オフセットリンクはありません。エンプラの色は白色となります。
構造
[クリックで拡大]
- ・x印はしまりばめを示しています。

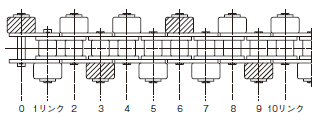

サイドローラの取付位置
| 千鳥形に取付ける場合 | 平行形に取付ける場合 |
|---|---|
 |
 |
|
|
形番表示例
| RS40 | - | 1L | SRP | - | T | + | 250L | - | JR | - | T |
| ｜ サイズ |
｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ |
｜ 取付位置 T：千鳥形 H：平行形 |
｜ リンク数 |
｜ ｜ ｜ ｜ |
｜ オプション記号 |
|||||
| サイドローラ形式 |
端末記号 |
||||||||||
| ｜ サイドローラ間隔 |
|||||||||||
■ つばき形番ナビ
商品一覧
※クリックで詳細情報を表示します。
注記
1. チェーン本体とは、チェーン全体からサイドローラを除いた部分を便宜上呼んでいます。
2. ※1 チェーン本体がラムダ仕様の場合でも、スチールサイドローラには給油が必要です。
3. ※2のサイドローラ取付ピンだけは析出硬化系ステンレスです。
4. 導電ローラおよびチェーン本体NP仕様の場合のブレーキはバネ式ブレーキになります。
5. サイドローラがKVローラの場合、本体ローラは、Sローラになります。
6. ※3 チェーン本体がSS仕様の場合、ステンレスローラとなります。
スプロケットの仕様選定に際して
お客様での使用環境やご利用のチェーン仕様に対応したスプロケット仕様の選定が必要です。
サイドローラ付RS形チェーンには小歯数(下表)に限って、スプロケットハブ部がサイドローラに当たるため、RS用スプロケットは使用できません。
小歯数のスプロケットをご使用になる場合は、RS用スプロケットを下表の寸法にハブ径を加工していただくか、これ以外の歯数の場合はRS用スプロケットをそのまま使用
いただけます。
| チェーンサイズ | 歯数 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | |
| RS40 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 |
| RS50 | 26 | 31 | 36 | 41 | 46 | 51 | 56 | 61 | 66 | 71 | |||||
| RS60 | 32 | 38 | 44 | 50 | 56 | ||||||||||
| RS80 | 44 | 76 | 92 | ||||||||||||
| RS100 | 62 | 72 | 81 | ||||||||||||
チェーン・スプロケット適合表はこちらからご覧下さい。
1ユニットのリンク数
サイドローラー付チェーンは、ご指定のない場合には、1ユニット(1本のチェーン長さ)単位で納入します。
| チェーンサイズ | 1ユニットのリンク数 |
|---|---|
| RS40 | 240 |
| RS50 | 192 |
| RS60 | 160 |
| RS80 | 120 |
| RS100 | 96 |
