带顶置滚子双倍节距链

产品照片
  • 带顶置滚子双倍节距链是将双倍节距链的链板向上伸长，在伸长部分安装可自由滚动的顶置滚子的自由流动链。
  • 链条本体的宽度尺寸比其他自由流动链小，顶置滚子由两侧链板支撑，适于需要坚固自由流动链的输送设备。
  • 提供标准规格，Lambda（免加油）规格，SS（不锈钢）规格。
  • ＊还可提供NP（镀镍规格），请咨询敝公司。

用途

  • 适于低速搬运重物，多用于汽车生产设备。
用途

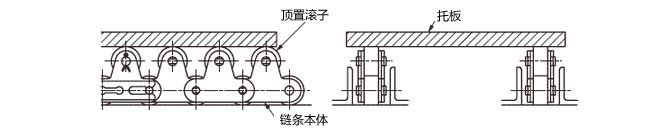

顶置滚子规格

目录・使用说明书

关于各个规格

标准规格

  • ・滚子以外的所有零件实施热硬化处理。
  • ・本体滚子可选择钢制滚子（S，R）或塑料滚子（R）。顶置滚子可选择塑料滚子或钢制滚子。
  • 钢制滚子
  • ・全零部件都为钢制的热处理硬化品。
  • ・可使用温度范围：-10℃～150℃
  • ・需要加油。
  • 工程塑料R滚子
  • ・轻量（比钢制类型轻40%），低噪音（比钢制类型降低5-7dB）
  • ・进行抵抗(对钢制相比比降低30%)
  • ・可使用温度范围：-10℃～80℃
  • ・链销和套筒之间需要供油。工程塑料滚子为白色。

Lambda（免加油）规格

  • ・采用特殊含油烧结套筒，无需加油也可长时间使用。(钢制顶置滚子需要加油。)
  • ・本体滚子可选择钢制滚子（S，R）或塑料滚子（R）。顶置滚子可选择塑料滚子或钢制滚子。
  • ・容许张力与标准规格相同，为了区别，内外链板实施黑染处理。
  • ・可使用温度范围：-10℃～150℃
  • ・在药品·水中或者洗涤·脱脂环境下,请避免使用。

SS（不锈钢）规格

  • ・链条本体及本体滚子采用18-8不锈钢，具有耐腐蚀性。
  • ・本体滚子可选择钢制滚子（S，R）或塑料滚子（R）。顶置滚子可选择塑料滚子，KV滚子，不锈钢滚子。
  • 钢制滚子
  • ・链条本体和滚子均为钢材，具有耐腐蚀性。
  • ・可使用温度范围：-20℃～400℃
  • ・需要加油。
  • 工程塑料R滚子
  • ・轻量（比钢制类型轻40%），低噪音（比钢制类型降低5-7dB）
  • ・进行抵抗(对钢制相比比降低30%)
  • ・可使用温度范围：-10℃～80℃
  • ・链销和套筒之间需要供油。工程塑料滚子为白色。

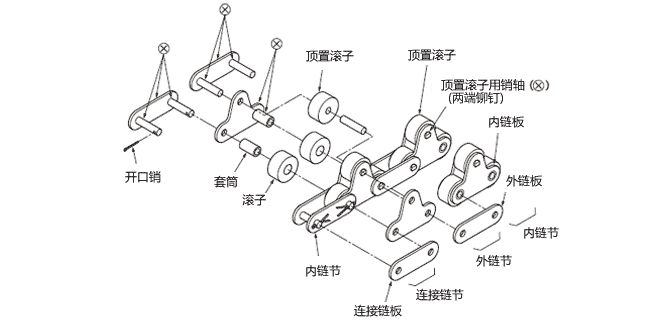

结构


[点击扩大]
  • ・"X" 表示过盈配合

产品一览

※点击商品名表示详细内容

链条本体的<规格> 本体
滚子径		 塑料顶置滚子种类 钢制顶置滚子种类 节距
mm		 滚子直径
mm		 内链节
内宽
mm
塑料
滚子		 KV
滚子		 钢制滚子
(不锈钢制滚子※2)		 免加油
滚子
标准规格 双倍节距链 钢铁 RF2040S-TRP ---RF2040S-TR RF2040S-TRLM 25.4 7.92 7.95
RF2050S-TRP ---RF2050S-TR RF2050S-TRLM 31.75 10.16 9.53
RF2060S-TRP ---RF2060S-TR RF2060S-TRLM 38.1 11.91 12.7
RF2080S-TRP ---RF2080S-TR RF2080S-TRLM 50.8 15.88 15.88
RF2100S-TRP ---RF2100S-TR --- 63.5 19.05 19.05
RF2040R-TRP ---RF2040R-TR RF2040R-TRLM 25.4 15.88 7.95
RF2050R-TRP ---RF2050R-TR RF2050R-TRLM 31.75 19.05 9.53
RF2060R-TRP ---RF2060R-TR RF2060R-TRLM 38.1 22.23 12.7
RF2080R-TRP ---RF2080R-TR RF2080R-TRLM 50.8 28.58 15.88
RF2100R-TRP ---RF2100R-TR --- 63.5 39.69 19.05
工程塑料 RF2040RP-TRP ---RF2040RP-TR --- 25.4 15.88 7.95
RF2050RP-TRP ---RF2050RP-TR --- 31.75 19.05 9.53
RF2060RP-TRP ---RF2060RP-TR --- 38.1 22.23 12.7
RF2080RP-TRP ---RF2080RP-TR --- 50.8 28.58 15.88
RF2100RP-TRP ---RF2100RP-TR --- 63.5 39.69 19.05
Lambda规格
(LMC)
※1		 双倍节距链 钢铁 RF2040S-LMC-TRP ---RF2040S-LMC-TR RF2040S-LMC-TRLM 25.4 7.92 7.95
RF2050S-LMC-TRP ---RF2050S-LMC-TR RF2050S-LMC-TRLM 31.75 10.16 9.53
RF2060S-LMC-TRP ---RF2060S-LMC-TR RF2060S-LMC-TRLM 38.1 11.91 12.7
RF2080S-LMC-TRP ---RF2080S-LMC-TR --- 50.80 15.88 15.88
RF2040R-LMC-TRP ---RF2040R-LMC-TR RF2040R-LMC-TRLM 25.4 15.88 7.95
RF2050R-LMC-TRP ---RF2050R-LMC-TR RF2050R-LMC-TRLM 31.75 19.05 9.53
RF2060R-LMC-TRP ---RF2060R-LMC-TR RF2060R-LMC-TRLM 38.1 22.23 12.7
RF2080R-LMC-TRP ---RF2080R-LMC-TR --- 50.80 28.58 15.88
工程塑料 RF2040RP-LMC-TRP ---RF2040RP-LMC-TR --- 25.4 15.88 7.95
RF2050RP-LMC-TRP ---RF2050RP-LMC-TR --- 31.75 19.05 9.53
RF2060RP-LMC-TRP ---RF2060RP-LMC-TR --- 38.1 22.23 12.7
SS规格
(不锈钢规格)		 双倍节距链 不锈钢 RF2040S-SS-TRP RF2040S-SS-TR-PKV RF2040S-SS-TR --- 25.4 7.92 7.95
RF2050S-SS-TRP RF2050S-SS-TR-PKV RF2050S-SS-TR --- 31.75 10.16 9.53
RF2060S-SS-TRP RF2060S-SS-TR-PKV RF2060S-SS-TR --- 38.1 11.91 12.7
RF2080S-SS-TRP ---RF2080S-SS-TR --- 50.8 15.88 15.88
RF2100S-SS-TRP ---RF2100S-SS-TR --- 63.5 19.05 19.05
RF2040R-SS-TRP ---RF2040R-SS-TR --- 25.4 15.88 7.95
RF2050R-SS-TRP ---RF2050R-SS-TR --- 31.75 19.05 9.53
RF2060R-SS-TRP ---RF2060R-SS-TR --- 38.1 22.23 12.7
RF2080R-SS-TRP ---RF2080R-SS-TR --- 50.8 28.58 15.88
RF2100R-SS-TRP ---RF2100R-SS-TR --- 63.5 39.69 19.05
工程塑料 RF2040RP-SS-TRP --------- 25.4 15.88 7.95
RF2050RP-SS-TRP --------- 31.75 19.05 9.53
RF2060RP-SS-TRP --------- 38.1 22.23 12.7
RF2080RP-SS-TRP --------- 50.8 28.58 15.88
RF2100RP-SS-TRP --------- 63.5 39.69 19.05

标注
　1.链条本体,为除了侧置滚子部分以外的链条全体。
　2.※1链条本体是Lambda规格时也需要给钢制顶置滚子加油。
　3.※2链条本体为SS规格时，滚子为不锈钢材质。

链轮选型时

用户需根据使用环境与链条规格选择相应的链轮型号。

带顶置滚子的双倍节链条（本体R滚子）的场合，因标准双倍节链轮的齿端与顶置滚子接触，请使用专用链轮。

S滚子的链条请使用标准钢制双倍节链轮。

链轮齿数30齿以上的场合，可使用标准钢制RS链轮。

点击浏览链条/链轮适配表

链条/链轮适配表
