ニードルケージチェーン
- ピン～ブシュ間にニードルケージ(ケージはエンプラ製)を挿入
- 運動開始時にわずかに初期摩耗伸び(0.03%)が発生した後、摩耗伸びは発生しません。
- 本体チェーンはスチール製です。ニードルブシュチェーンに比べ、安価なチェーンです。
特長
- ・運動開始時にわずかに初期摩耗伸び(0.03%)が発生した後、摩耗伸びは発生しません。
- ・ニードルブシュチェーンNB(普通)仕様に比べて安価で、コストパフォーマンスに優れます。
- ・使用温度範囲：-10℃～60℃
- ・スプロケットはRFバイピッチ形Rローラ用が使用できます。

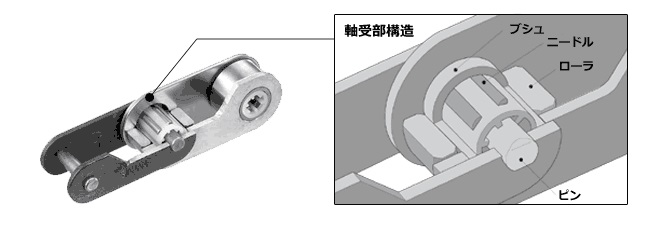

構造

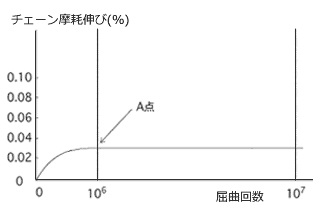

摩耗伸び線図
運転条件
- ・チェーン番号：RF2040R-NC
- ・チェーン張力：0.44kN{45kgf}
- ・チェーン速度：70m/min (加速試験)
- ・スプロケット歯数：12T×12T
- ・リンク数：44リンク
- ・連続運転
注意事項
- ・最大許容張力はニードルブシュチェーンNB(普通)仕様に比べ、40%ダウンしますので、置き換えの場合は作用張力をご確認ください。
アタッチメントの種類
- ・アタッチメントの種類は以下を参照ください。
- アタッチメントの種類
スプロケットの仕様選定に際して
お客様での使用環境やご利用のチェーン仕様に対応したスプロケット仕様の選定が必要です。
ニードルケージチェーンには標準スチール製バイピッチスプロケットRローラ仕様をご使用ください。
チェーン・スプロケット適合表はこちらからご覧下さい。
カタログ・取扱説明書
形番表示例
| RF2040 | R | - | NC | - | 1L | A2 | + | 150L | - | JR | - | T |
| ｜ サイズ |
｜ ｜ ｜ |
｜ 仕様記号 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
｜ リンク数 |
｜ ｜ ｜ |
｜ オプション記号 |
|||||
ローラ形式 |
アタッチメント形式 |
端末記号 |
||||||||||
| ｜ アタッチメント取付間隔 1L：各リンク取付 2L：2リンク毎取付 |
||||||||||||
■ つばき形番ナビ
商品一覧
※クリックで詳細情報を表示します。
| ピッチ mm |
品名 | ローラ径 mm |
内リンク 内幅 mm |
|---|---|---|---|
| 25.40 | RF2040R-NC | 15.88 | 7.95 |
| 31.75 | RF2050R-NC | 19.05 | 9.53 |
| 38.10 | RF2060R-NC | 22.23 | 12.70 |
| 50.80 | RF2080R-NC | 28.58 | 15.88 |
