滚针套筒链 NB(普通)规格
- 采用专用滚针设计,磨损伸长为零的间歇输送连。
- 椿本滚针套筒链在原来不能使用的输送系统中也可使用,为提高生产性,自动、节电及高速化做出贡献。
- NB(普通)规格在链销与套筒之间插入滚针(钢制)。链条本体为钢材(仅链板实施镀镍处理)。
特点
- ・链条在使用初期有极少延伸(0.02%),之后不会发生磨损延伸。
- ・特型品种类丰富,可满足客户的多种需求。
- ・可使用RF双倍节R滚子链轮。
- ・可使用温度范围:-10℃~150℃
- ・请选择符合使用温度的润滑油。

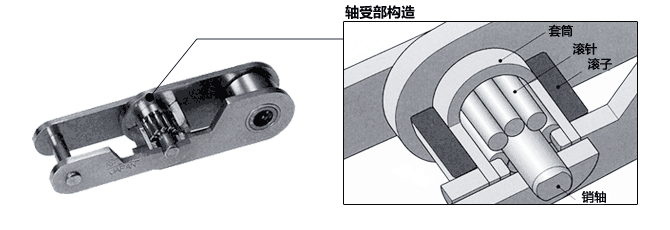

结构
- ※链销和套筒之间已涂抹润滑油。

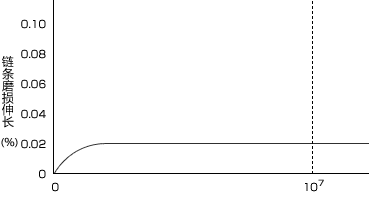

磨损延伸折线图
运行条件
- ・链条编号:RF2040R-NB
- ・链条负荷:0.78kN{80kgf}
- ・链条速度:70m/min(加速试验)
- ・链轮齿数:12T×12T
- ・链节数:44
- ・连续运行
附件种类
- ・附件种类请参考以下内容。
- 附件种类
链轮选型时
用户需根据使用环境与链条规格选择相应的链轮型号。
滚针套筒链条NB(普通)规格请使用标准钢制双倍节链轮(R滚子)
点击浏览链条/链轮适配表
目录・使用说明书
产品一览
※点击商品名表示详细内容
节距 mm |
滚针套筒链 | 滚子直径 mm |
内链节 内宽 mm |
||
---|---|---|---|---|---|
NB(普通)规格 | NBH(高精度)规格 | NBSS(不锈钢)规格 | |||
25.40 | RF2040R-NB | RF2040R-NBH | RF2040R-NBSS | 15.88 | 7.95 |
31.75 | RF2050R-NB | RF2050R-NBH | RF2050R-NBSS | 19.05 | 9.53 |
38.10 | RF2060R-NB | RF2060R-NBH | RF2060R-NBSS | 22.23 | 12.70 |
50.80 | RF2080R-NB | RF2080R-NBH | RF2080R-NBSS | 28.58 | 15.88 |
