バイピッチ®
- アタッチメント付RS形チェーンに対し、チェーンピッチを2倍(バイピッチ)、プレート形状をフラットにしてアタッチメントを付けた
搬送用チェーンです。 - ISO1275のA形、ASME B29.100、JIS B1803に準拠しています。
特長
- ・全長精度が高く、比較的長距離、低速の搬送に適します。
- ・ローラ形式にはRローラとSローラがあり、用途に応じた使い分けが可能です。
- ・バイピッチ形スプロケットや、RSスプロケット(Sローラで歯数が30枚以上の場合)が使えます。
スプロケットの仕様選定に際して
お客様での使用環境やご利用のチェーン仕様に対応したスプロケット仕様の選定が必要です。
バイピッチチェーンには標準スチール製バイピッチスプロケットをご使用ください。
Sローラでスプロケットの歯数が30歯以上の場合は、標準スチール製RSスプロケットが使用できます。
チェーン・スプロケット適合表はこちらからご覧下さい。
カタログ・取扱説明書

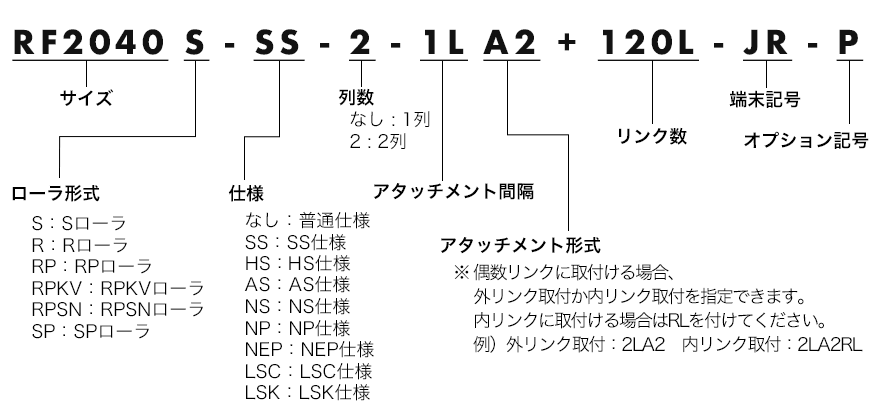

形番表示例
| RF2060 | R | - | 1L | A2 | + | 150L | - | JR | - | P |
| ｜ サイズ |
｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ |
｜ リンク数 |
｜ ｜ ｜ |
｜ オプション記号 |
||||
ローラ形式 |
アタッチメント形式 |
端末記号 |
||||||||
| ｜ アタッチメント取付間隔 1L：各リンク取付 2L：2リンク毎取付 |
||||||||||
■ つばき形番ナビ
商品一覧
※クリックで詳細情報を表示します。
| ピッチ mm |
ローラ 形式 |
普通仕様 | ローラ径 mm |
内リンク 内幅 mm |
|---|---|---|---|---|
| 25.40 | S | RF2040S RF2040S-2 |
7.92 | 7.95 |
| 31.75 | RF2050S RF2050S-2 |
10.16 | 9.53 | |
| 38.10 | RF2060S RF2060S-2 |
11.91 | 12.70 | |
| 50.80 | RF2080S RF2080S-2 |
15.88 | 15.88 | |
| 63.50 | RF2100S RF2100S-2 |
19.05 | 19.05 | |
| 76.20 | RF2120S | 22.23 | 25.40 | |
| 101.60 | RF2160S | 28.58 | 31.75 | |
| 25.40 | R | RF2040R RF2040R-2 |
15.88 | 7.95 |
| 31.75 | RF2050R RF2050R-2 |
19.05 | 9.53 | |
| 38.10 | RF2060R RF2060R-2 |
22.23 | 12.70 | |
| 50.80 | RF2080R RF2080R-2 |
28.58 | 15.88 | |
| 63.50 | RF2100R RF2100R-2 |
39.69 | 19.05 | |
| 76.20 | RF2120R | 44.45 | 25.40 | |
| 101.60 | RF2160R | 57.15 | 31.75 |
