BB系列
- 轴承(6200S)与离合器一体化。
- 轴承(6200S)内置凸轮离合器。根据使用环境,可提供带油封的类型。
- 可用于低速至高速的大范围,以及小型,轻负荷的用途。
- 扭矩范围:29~260N・m
特点
- ・简化设计
BB系列结构紧凑,具有单向离合器和轴承的功能,有助于空间的有效利用。 - ・安装方便
安装至轴和箱体时,可选择压入或键联结。 - ・提高了扭矩容量
内外环之间配列了多个凸轮,可传导高于壳形滚子离合器的扭矩。 - ・全部品种为库存品。
根据使用条件,BB系列可提供带油封的类型。
结构

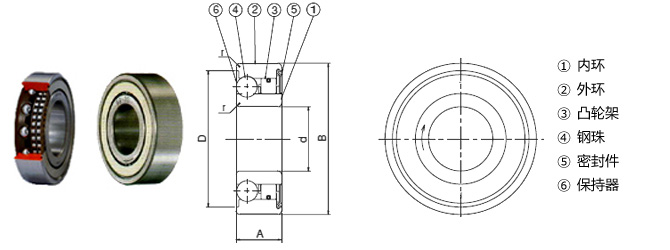

・BB 类型
基本类型轴承(6200S)内置离合器。内外环通过压配合传导扭矩。
・BB 系列 1K-K 类型 (内环带键槽的类型)
BB系列内环带键槽的类型。外环通过压配合传导扭矩。带键。
・BB 系列 2K-K 类型 (内外环带键的类型。)
BB系列的内外环带键槽的类型。安装至箱体和轴时使用键。带键。
・BB 系列 2GD 类型 (两侧附带橡胶制接触密封)
BB系列2GD类型的两侧带橡胶密封圈。内外环通过压配合传导扭矩。幅宽尺寸倍BB类型大5mm。

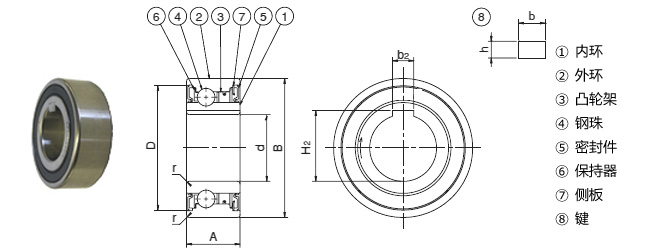

・BB 系列 2GD1K-K 类型 (两侧带橡胶接触密封圈,内环带键槽。)
BB系列2GD 1K-K 类型的内环带键槽。外环通过压配合传导扭矩。带键。
型号示例
BB30 | - | 1K | - | K | |
| 尺寸 |
| 1K:内环附带键槽 2K:内、外环附带键槽 |
| 带键 |
|||
(不带键槽的类型,「1K-K」「2K-K」为空白。) | |||||
BB30 | - | 2GD | 1K | - | K |
| 尺寸 |
| 两侧附带橡胶制接触密封 |
| 内环附带键槽 |
| 带键 |
||
(无键槽的类型「1K-K」为空白) |
