电动缸　F系列

产品照片
  • 额定推力100N以上的简易电动缸，可使用电池供电。
  • 作动部与电机部垂直的紧凑设计。
  • 额定推力：100N～6.00kN
  • 额定速度：8～54mm/s

特点

  • ・小型,轻量，有效利用安装空间

    工作部和电机部直交的简易设计。夹板夹具垂直的2个方向为空置，有四个安装方向可供选择，以避免装置间的干涉。

  • ・可用于室外。

    最适于在室外使用的农业机械和立体停车场等场合。

  • ・丰富的选配件

    提供位置检出元件，过载检出原件等种类丰富的选项。

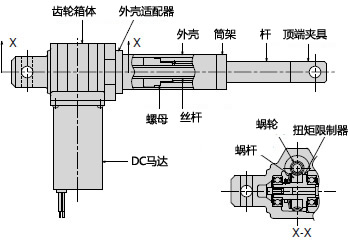

结构

结构

目录・使用说明书

型号示例

LPF 040 L 2.0 V
｜
系列名		 ｜
额定推力		 ｜
额定速度		 ｜
行程		 ｜
电压符号
电动缸
F系列		 010：100N{10.2kgf}
020：200N{20.4kgf}
040：400N{40.8kgf}
100：1.00kN{102kgf}
200：2.00kN{204kgf}
300：3.00kN{306kgf}
600：6.00kN{612kgf}		 L、M、H
　关于各机型的速度值请参照详细信息。		 0.5：50mm
1.0：100mm
1.5：150mm
2.0：200mm
2.5：250mm
3.0：300mm
4.0：400mm
5.0：500mm
6.0：600mm		 无代号：DC12V
　　　 V：DC24V

■椿本型号指南

选择型号：

显示产品信息

＊为了生成正确的型号，请从左至右进行选择。

系列 额定推力 额定速度 行程 电压符号

LPF




















额定推力

可驱动的额定推力。

额定速度

额定推力产生时的动作速度。

各机型的速度值请参考详细信息。

行程

驱动部的行程距离。

制作可能范围因推力而不同。

电压符号

V：对应DC24V电源。

可选项代号

L：带行程调整用限位开关。

K2：装有行程位置检测用微型开关。

P：带电位器。

J：带防尘罩


※由此确认含选项的型号。

产品型号一览

※点击型号可显示详细信息。

推力
{kgf}		 行程
mm		 速度　L 速度　M 速度　H
电源电压12V 电源电压24V 电源电压12V 电源电压24V 电源电压12V 电源电压24V
100

{10.2}		  50 --- --- --- --- LPF010H0.5 LPF010H0.5V
100LPF010H1.0 LPF010H1.0V
150LPF010H1.5 LPF010H1.5V
200LPF010H2.0 LPF010H2.0V
300LPF010H3.0 LPF010H3.0V
200

{20.4}		  50 --- --- LPF020M0.5 LPF020M0.5V --- ---
100LPF020M1.0 LPF020M1.0V
150LPF020M1.5 LPF020M1.5V
200LPF020M2.0 LPF020M2.0V
300LPF020M3.0 LPF020M3.0V
400

{40.8}		  50 LPF040L0.5 LPF040L0.5V --- --- --- ---
100LPF040L1.0 LPF040L1.0V
150LPF040L1.5 LPF040L1.5V
200LPF040L2.0 LPF040L2.0V
300LPF040L3.0 LPF040L3.0V
1.00k

{102}		  50 --- --- --- --- LPF100H0.5 LPF100H0.5V
100LPF100H1.0 LPF100H1.0V
150LPF100H1.5 LPF100H1.5V
200LPF100H2.0 LPF100H2.0V
300LPF100H3.0 LPF100H3.0V
2.00k

{204}		  50 --- --- LPF200M0.5 LPF200M0.5V --- ---
100LPF200M1.0 LPF200M1.0V
150LPF200M1.5 LPF200M1.5V
200LPF200M2.0 LPF200M2.0V
300LPF200M3.0 LPF200M3.0V
3.00k

{306}		  50 LPF300L0.5 LPF300L0.5V --- --- --- ---
100LPF300L1.0 LPF300L1.0V
150LPF300L1.5 LPF300L1.5V
200LPF300L2.0 LPF300L2.0V
300LPF300L3.0 LPF300L3.0V
6.00k

{612}		 100 LPF600L1.0 LPF600L1.0V --- --- --- ---
200LPF600L2.0 LPF600L2.0V
300LPF600L3.0 LPF600L3.0V
400LPF600L4.0 LPF600L4.0V
500LPF600L5.0 LPF600L5.0V
600LPF600L6.0 LPF600L6.0V
