电动缸 环保系列 CDS类型
- 最适于使用空压缸进行2点间运行的用途。电流检测式,带自行停止功能。
- 为应对环境问题,开发了环保型动力缸。
- 与空压或油压方式相比具有明显优势,不使用含有有害物质的零部件,与旧产品相比更环保。不仅可用于替换气缸或油压缸,还可用于其它各类用途。
- 额定推力:250N~1000kN
- 额定速度:90~200mm/s
特点
-
・自动完成
利用作动部内置的弹簧,和端子箱内搭载CDS(Current Detective System),上推停止或过载时可检测过电流,并自行停止电机。停止时内置弹簧保持压紧力。在行程范围内任一位置都能上推停止,无需电气定位信号或限位开关。
CDS・・・电流检测系统的短略形式。检出过电流,停止电机。
-
・降低运行成本及关注环保
电动形式,只有使用时消耗电能,节省能源。无需始终保持气缸空压机的运转状态,可大幅降低运行成本。
无需担心气缸或油缸所产生的噪音、油雾飞散等问题。符合RoHS标准,环保型电动缸。 -
・高频度运转・长寿命
可进行最大15回/分的高频度运行。采用滚珠丝杆,预期使用寿命可达100万次往返。
-
・操作方便
连接三相电源即可操作使用。无需调整行程用的限位开关和繁琐的接线。可对应长距离配线。
结构
标准机型一览
形式 | 速度 代号 |
主体形状 | 额定推力 N {kgf} |
称呼速度 mm/s 50/60/60Hz |
电机输出 N・m |
行程 mm |
---|---|---|---|---|---|---|
LPE025 | H | T or K | 250 {25.5} | 160/190/200 | 0.25 (相当于50W) | 100 200 300 400 500 600 |
LPE050 | L | 500 {51.0} | 90/100/110 | 0.25 (相当于50W) | ||
H | 160/170/190 | 0.50 (相当于90W) | ||||
LPE100 | L | 1.00k {102} | 90/90/110 | 0.50 (相当于90W) |
- ※根据型号不同,定格推力可达2~3倍。

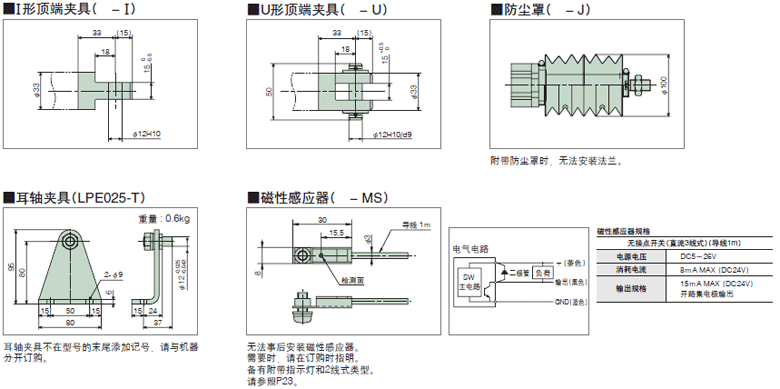

选配件一览
目录・使用说明书
型号示例
LPE | 100 | L | K | 5 |
| 系列名 |
| 额定推力 |
| 额定速度 |
| 本体形状 |
| 行程 |
电动缸 环保系列 |
025: 250N{25.5kgf} 050: 500N{51.0kgf} 100:1000N{102kgf} |
L、H 实际速度请参照详细情况。 |
T:直行 K:并行 |
1:100mm 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm |
■椿本型号指南
额定推力
可驱动的额定推力。
额定速度
额定推力产生时的动作速度。
各机型的速度值请参考详细信息。
本体形状
T:电机和驱动部位于一条直线上的直线形。
K:电机和驱动部之间配置齿轮箱的并行形状。
行程
驱动部的行程距离。
可选项代号
M:对杆实施止转的规格。
S:检测行程的磁性传感器。
杆止转型和安装型可供选择。
I:带I型顶端夹具。
U:带U型顶端夹具。
J:带防尘罩
产品型号一览
※点击型号可显示详细信息。
推力 N {kgf} |
行程 mm |
速度 L | 速度 H | ||
---|---|---|---|---|---|
直线型 | 并行型 | 直线型 | 并行型 | ||
250 {25.5} |
100 | --- | --- | LPE025HT1 | LPE025HK1 |
200 | LPE025HT2 | LPE025HK2 | |||
300 | LPE025HT3 | LPE025HK3 | |||
400 | LPE025HT4 | LPE025HK4 | |||
500 | LPE025HT5 | LPE025HK5 | |||
600 | LPE025HT6 | LPE025HK6 | |||
500 {51.0} |
100 | LPE050LT1 | LPE050LK1 | LPE050HT1 | LPE050HK1 |
200 | LPE050LT2 | LPE050LK2 | LPE050HT2 | LPE050HK2 | |
300 | LPE050LT3 | LPE050LK3 | LPE050HT3 | LPE050HK3 | |
400 | LPE050LT4 | LPE050LK4 | LPE050HT4 | LPE050HK4 | |
500 | LPE050LT5 | LPE050LK5 | LPE050HT5 | LPE050HK5 | |
600 | LPE050LT6 | LPE050LK6 | LPE050HT6 | LPE050HK6 | |
1000 {102} |
100 | LPE100LT1 | LPE100LK1 | --- | --- |
200 | LPE100LT2 | LPE100LK2 | |||
300 | LPE100LT3 | LPE100LK3 | |||
400 | LPE100LT4 | LPE100LK4 | |||
500 | LPE100LT5 | LPE100LK5 | |||
600 | LPE100LT6 | LPE100LK6 |
