ジップチェーンリフタ®
- ジップチェーン機構を採用したシザーリフタ
- 今までにない高速昇降を実現した画期的なリフタです。
- ジップチェーンリフタは、ジップチェーンでダイレクトに天板を押し上げるテーブル式リフタです。
- 油圧式に比べ、3～10倍の高速昇降が可能。高頻度運転にも対応しており、最大50%の省エネ効果を発揮します。
ジップチェーンとは?
- 高速・高頻度運転
- 多点停止機能
- ダントツの省スペース
ジップチェーンとは、2本のチェーンがジッパーのように噛み合い、1本の強固な柱状になり「押し・引き」ができる当社独自開発のチェーンです。
つばきジップチェーンアクチュエータは、このチェーンを使った直線作動機として製品化したものです。
従来の空圧・油圧シリンダに比べ、省スペース、高速・高頻度運転、多点停止機能、高停止精度、取付方向自由など、環境配慮点を含め多くの特徴を有し、小形アクチュエータから大形リフタまで幅広く使用されています。
動画コンテンツ
ジップチェーンとスプロケットの噛合い
ジップチェーンによる天板押上げ
1,000kg タイプ
500kg 7m テレスコタイプ
特長
他機構との比較
| 速度 | 高頻度 | 停止精度 | 期待寿命 | |
|---|---|---|---|---|
| ジップチェーンリフタ | ◎ | ◎ | ◎ | ◎ |
| 電動ネジ式リフタ | × | × | ○ | × |
| 油圧式リフタ | × | × | × | × |
つばき独自のチェーン技術が可能にした優れた性能
高速油圧式の2.5倍
最大昇降速度100m/minの高速運転を実現。
安定した速度で天板を直接押し上げる機構のため、モータの回転速度に比例し、一定の速度で昇降が可能です。複数台の同期運転も可能です。
ジップチェーンリフタ

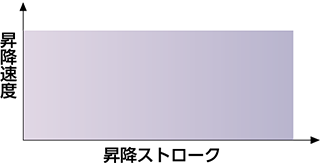

全ストローク域で速度が安定
油圧式リフタ
油圧シリンダが斜め方向に伸縮し、天板を昇降させるため、速度が変化してしまいます。
高頻度油圧式の4.5倍
ジップチェーンリフタは、油圧式のように高頻度になるほど
油圧ユニットのタンク容量を大きくする必要がありません。
また油圧式や他方式では実現できない1分間に1往復以上、
かつ多点停止を伴うような連続運転も可能です。
停止精度油圧式は中間停止困難

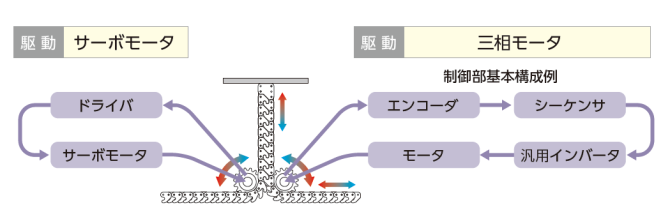

ジップチェーンリフタは、制御構成が簡単なため、多点停止・多段位置決めが容易に実現できます。
期待寿命油圧式の10倍以上
ジップチェーンリフタは、天板を直接押し上げる機構のため、ヒンジやローラ部に加わる負荷が小さく、100万往復以上の長寿命を実現できます。
仕様
- ・許容積載質量：1,000kg/50kg
- ・ストローク：1,000mm/1,600mm/300mm/500mm
- ・駆動部：三相モータ付/サーボモータ付
- ・パンタ段数：1段/2段
カタログ・取扱説明書
形番表示
| ZSL | 1000 | L | 10 | G | 1 | - | T6 |
| ｜ ｜ ジップチェーンリフタ |
｜ 許容積載質量 1000：1000kg 0050：50kg |
｜ 速度 S：～6m/min L：6～12m/min M：12～m/min |
｜ ストローク 10：1000mm 16：1600mm 03：300mm 05：500mm |
｜ 駆動部 G：三相モータ付 K：サーボモータ付 |
｜ パンタ段数 1：1段 2：2段 |
｜ オプション 詳細は下記参照 |
|
製品形番ナビ
許容積載質量
積載物の許容質量です。
速度
昇降速度を表す記号です。
各機種の速度値は詳細情報をご参照ください。
ストローク
昇降できる距離です。
駆動部
G：三相モータ付きです。
K：サーボモータ付きです。
パンタ段数
1：1段パンタタイプです。
2：2段パンタタイプです。
オプション記号
J：開口部にジャバラを取り付ける仕様です。
T6、T8：テーブル上面に固定用の座とタップ穴を設けます。
(T6:タップ6カ所、T8:タップ8カ所)
V：電源の電圧が倍電圧となります。
E：モータ後部にロータリーエンコーダを装着します。
製品形番一覧【標準仕様】
※形番クリックで詳細情報を表示します。
| 許容積載質量 kg |
ストローク mm |
駆動部 | 速度 | ||
|---|---|---|---|---|---|
| 12～m/min | 6～12m/min | ～6m/min | |||
| 1000 | 1000 | G(三相モータ付) | --- | ZSL1000L10G1 | ZSL1000S10G1 |
| 1600 | --- | ZSL1000L16G2 | ZSL1000S16G2 | ||
| 50 | 300 | --- | --- | ZSL0050S03G1 | |
| 500 | --- | --- | ZSL0050S05G2 | ||
| 1000 | 1000 | K(サーボモータ付) | ZSL1000M10K1 | --- | --- |
| 1600 | ZSL1000M16K2 | --- | --- | ||
| 50 | 300 | ZSL0050M03K1 | --- | --- | |
| 500 | ZSL0050M05K2 | --- | --- | ||
オプション
全周ジャバラ［オプション記号：J］
・ジップチェーンリフタ本体への挟み込みを抑制する、全周タイプのジャバラです。
※分割タイプも特形で対応可能ですので、ご相談ください。
| ストローク 1000mm 概略質量：35kg | ストローク 1600mm 概略質量：40kg |
|---|---|
|
|
|
タップ座［オプション記号：T6, T8］
・テーブル上面に固定用の座とタップ穴を設けます。
| タップ6カ所：T6 | タップ8カ所：T8 | タップ部詳細図：T8 |
|---|---|---|
|
|
|
 |
モータ電圧400V級［オプション記号：V］
・駆動用のモータの電圧を400V級に変更します。
対応サイズ：ZSL1000□□□G、ZSL1000M□□K、ZSL0050S□□G
ロータリエンコーダ付［オプション記号：E］
・三相モータ付のモータ反負荷側軸端にロータリエンコーダを組込み、モータの回転信号が出力できるようになります。
対応サイズ：ZSL1000□□□G□
特長
・制御性
減速機よりオープンコレクタ出力信号が取出せますので、さまざまな運転が可能になります。
・コンパクト
モータ軸とロータリエンコーダをカップリングで接続する必要がありません。
・コストダウン
従来の別置きと比べ、カップリング・ベースプレートやレベル合わせ作業が不要です。
ロータリエンコーダ部仕様
| 電源電圧 | DC4.5～30V |
|---|---|
| パルス数 | 100 |
| 出力形態 | オープンコレクタ出力(NPN型)6本 AB90°位相差信号 ＋Z原点信号 |
| 出力回路 |
|
| 消費電流 | 30mA以下 |
| 出力電圧 | 0.5V以下(最大引き込み時) |
| 最大引き込み電流 | 40mA MAX |
| 信号立ち上がり 立ち下がり時間 |
1μs以下 |
| 最大応答周波数 | 240kHz |
| 出力回路耐圧 | 50V MAX |
| ケーブル長さ | 0.5m コネクタ付 (ヒロセ電機(株)製 DF3-6S-2C) |
| 振動 | 4.9m/s2{0.5G}以下 (20～50Hz) |
構造・寸法(ロータリエンコーダ取付部)
[クリックで拡大]
結線表
| ピンNo. | 色 | 接続 |
|---|---|---|
| 1 | 赤 | 電源 |
| 2 | 黒 | 0V コモン |
| 3 | 青 | 信号 A |
| 4 | 白 | 信号 B |
| 5 | 黄 | 信号 Z |
| 6 | 黒 | シールド |
別売りオプション
メンテナンスバー
・保守・点検時に、止むを得ず天板フレーム下の空間に身体または身体の一部を入れなければならない場合、
安全対策として必ずメンテナンスバーをご使用ください。
・ZSL0050シリーズにはメンテナンスバーが付属していますが、ZSL1000シリーズには付属していません。
ZSL1000シリーズをお求めの場合は、オプション品ZSL1000用メンテナンスバーを併せてお求めください。
・メンテナンスバーはストローク1000mmでの使用を標準としています。異なるストロークで使用される場合はご相談ください。
| 形番 | 適用機種 | 希望価格(税別) | 納期 |
|---|---|---|---|
| ZSL1000MB10 | ZSL1000～ | ¥33,000 | 2週間 |
選定
ご使用条件・ご希望条件に該当するリフタを担当者が選定します。
本ページ上部の「選定計算」のタブをクリックしてください。
特殊仕様品
400kg 2段パンタタイプ
モータ外置き仕様：
ジップチェーン2本突き
2,000kg 1段パンタタイプ
モータ外置き仕様：
ジップチェーン4本突き
300kg 3段テレスコタイプ
モータ外置き仕様：
ジップチェーン2本突き
650kg ポストタイプ
モータ外置き仕様：
ジップチェーン2本突き
