过载保护监视器 TSM4000系列
- 升级的过载保护器,可迅速检出微小的负荷变化。
- 标准装备模拟输出0~10V,可根据负载作动或监测。
特点
- ・安全设计:
安全设计,接线板带盖罩。防止灰尘入侵的构造。 - ・模拟输出:
标准装备模拟输出0~10V,可根据负载作动或监测。 - ・考虑环保:
背景灯搭载自动熄灯功能,节省能源。不含RoHS指定的有害物质,环保。 - ・提高了操作性:
将安装面板的类型标准化。安装面板时的连线更简便。本体可安装DIN导轨 - ・远程监测(选项):
将过载保护监视器与触屏显示器组合使用,可表示远程过载保护器的现在值和波形图。而且可远程变更保护器的参数。
TSM4000 的基本操作

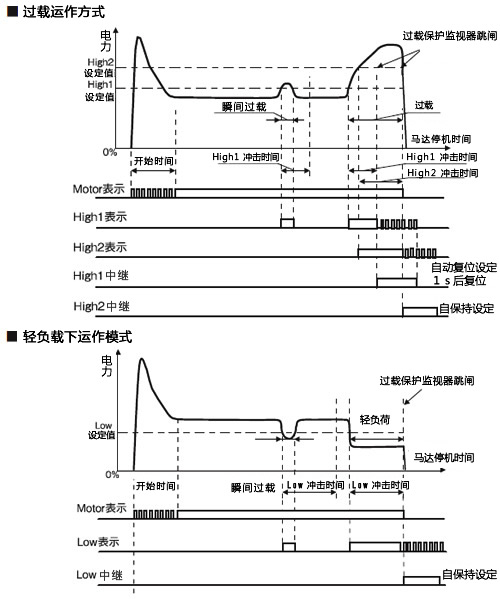

- ・与预先设定的过载检出水平相比,过载状态(轻负荷状态持续一定时间(冲击时间)以上时,输出异常信号。
- ・异常信号提供2种上限,1种下限,可用作预告信号或电机停止信号。
- ・电机启动时,为避免在加速时的错误输出,负载识别功能停止。
- ・使用伺服电机时附带高效的扭矩监测功能(20~120Hz)。
- ・电机启动时,同时计数启动时间和冲击时间,时间长的一方有效。
目录・使用说明书
TSM4000的使用例
通过作为选项的通信功能,过载监视器可与一般商售的触控面板表示器组合用于以下用途:
表示器的功能
- ・电力,电流,电压数据的图形表示
- ・上述数据的保存与存储转输
- ・读取/记入指定参数的设定值。
项 | 简略规格 |
---|---|
传输标准 | RS485 |
通信方式 | 半双工,双向,Modbus协议 |
传送速度 | 可从 2.4, 4.8, 9.6, 19.2, 38.4kbps之中选择 |
用途
- ・通过实时表示电力与电流波形来监视生产过程。
- ・确认异常发生时的波形,有助于事先防止或改善装置的破损。
产品型号一览
※点击型号可显示详细信息。
标准型本体及电流传感器 | 面板安装型本体和电流传感器 | 只有本体 | 面板安装用部品 | 电流传感器 | 传感器用电缆 | 倍电压电阻 | I/O电缆 |
---|---|---|---|---|---|---|---|
TSM4000-U010 | TSM4000P-U010 | TSM4000
TSM4000P |
TSM4-PL1 | TSM-U010 | TSM4-S01
TSM4-S03 TSM4-S05 TSM4-S10 TSM4-S20 TSM4-S30 |
TSM4-PR1 | TSM4-C01
TSM4-C03 |
TSM4000-U050 | TSM4000P-U050 | TSM-U050 | |||||
TSM4000-U100 | TSM4000P-U100 | TSM-U100 | |||||
TSM4000-U150 | TSM4000P-U150 | TSM-U150 | |||||
TSM4000-U200 | TSM4000P-U200 | TSM-U200 | |||||
TSM4000-M300 | TSM4000P-M300 | TSM-M300 | |||||
TSM4000-M400 | TSM4000P-M400 | TSM-M400 | |||||
TSM4000-M600 | TSM4000P-M600 | TSM-M600 | |||||
TSM4000-M800 | TSM4000P-M800 | TSM-M800 |
