パワーリジッド®カップリング (リジッドカップリング)
- テーパロック構造により信頼性の高い締結を実現した工作機械用のリジッドカップリングです。
- フレキシブルエレメントを一切持ちませんので、ミスアライメントを吸収することはできません。確実な心出しが可能な場合のみ、ご使用ください。
- ・適用軸径：Φ16mm～Φ48mm
- ・トルク範囲：78～489N・m
特長
-
・ストレート軸タイプとテーパ軸タイプを品揃え
テーパ軸サーボモータに対応、Φ11テーパ軸と、Φ16テーパ軸用アダプタを適用します。
-
・確実な締結
テーパロック方式の採用により、より大きな軸締結力を実現しました。
-
・高いねじり剛性
フレキシブルエレメントを持たない構造ですので、高い剛性を有します。
-
・ノンバックラッシ
テーパロック方式は摩擦締結ですので、バックラッシはありません。
-
・コンパクトで低慣性モーメント
軸方向長さを極限まで短くしましたので、コンパクト設計が可能です。またアウタリング形状を多角形化することで、慣性モーメントの低減も実現しました。
軸穴径組合せ
-
・ストレート軸タイプ
(単位：mm)
| 形番 | 軸穴径 D1XD2 | ||||||
|---|---|---|---|---|---|---|---|
| EPR50 | 16X16 | 16X20 | 20X20 | 20X22 | - | - | - |
| EPR58 | 20X25 | 22X25 | 25X25 | - | - | - | - |
| EPR68 | 25X30 | 30X30 | 25X35 | 28X35 | 30X35 | 32X35 | 35X35 |
| EPR78 | ※下穴品から追加工。納期、金額はお問い合わせください。 | ||||||
-
・テーパ軸タイプ
(単位：mm)
| 形番 | 軸穴径 D1XD2(テーパ軸穴径) | ||
|---|---|---|---|
| EPR50 | 16X11T(Φ11テーパ) | 20X11T(Φ11テーパ) | 22X11T(Φ11テーパ) |
| EPR58 | 20X16T(Φ16テーパ) | 22X16T(Φ16テーパ) | 25X16T(Φ16テーパ) |
トルク範囲
| 形番 | 許容トルク N・m |
|---|---|
| EPR50 | 90～139 |
| EPR58 | 78～188 |
| EPR68 | 144～454 |
| EPR78 | 176～489 |
-
※形番毎の詳細スペックは6項の「製品形番一覧」からご参照ください。

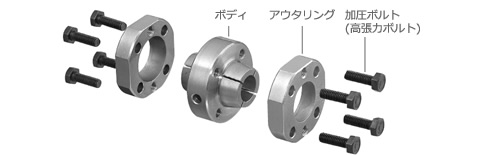

構造
-
・ストレート軸タイプ
-
・テーパ軸タイプ
カタログ・取扱説明書
形番表示例
| ・ストレート軸タイプ | |||||
| EPR | 50 | - | 16 | X | 20 |
| ｜ シリーズ |
｜ サイズ (数字は外径) |
｜ 左ハブ軸穴径 mm |
｜ 右ハブ軸穴径 mm |
||
・テーパ軸タイプ |
|||||
| EPR | 50 | - | 16 | X | 11T |
| ｜ シリーズ |
｜ サイズ (数字は外径) |
｜ 左ハブ軸穴径 mm |
｜ テーパ軸穴径 mm |
||
製品形番一覧
※形番クリックで詳細情報を表示します。
| サイズ | ストレート軸穴×ストレート軸穴 | ストレート軸穴×テーパ軸穴 |
|---|---|---|
| EPR50 | EPR50-16X16 | EPR50-16X11T |
| EPR50-16X20 | --- | |
| EPR50-20X20 | EPR50-20X11T | |
| EPR50-20X22 | EPR50-22X11T | |
| EPR58 | EPR58-20X25 | EPR58-20X16T |
| EPR58-22X25 | EPR58-22X16T | |
| EPR58-25X25 | EPR58-25X16T | |
| EPR68 | EPR68-25X30 | --- |
| EPR68-25X35 | --- | |
| EPR68-28X35 | --- | |
| EPR68-30X30 | --- | |
| EPR68-30X35 | --- | |
| EPR68-32X35 | --- | |
| EPR68-35X35 | --- |
