ATRAFLEX®カップリング AFTシリーズ (巻掛形エラストマーカップリング)
- スマートメンテナンスで安定駆動を行うフレキシブルカップリングです。
- 樹脂製インサートを使用した巻掛形のカップリングです。切り欠きが施されたインサートを割り広げることで簡単にインサートの交換が可能です。樹脂製なので潤滑も不要。大きなトルク( ～ 29380N・m)と軸穴径(～184mm)に対応しており、中形～大形設備での採用に最適です。
- ・適用軸径
フレックスハブ Φ17mm ～ 160mm
リングハブ Φ17mm ～ 184mm - ・トルク範囲 40 ～ 29380N・m
特長
-
・インサートへ簡単にアクセス可能
最小のメンテナンス工数でダウンタイムを削減します。
-
・大きなトルク容量と軸穴径に対応
多くのギヤカップリングから取替可能です。
-
・金属同士が摺動しない
潤滑不要&ハブ交換なく使用できます。
-
・あらゆるシーンに適応
用途別に選べる4種類のすぐれたインサートを用意しております。
インサート
インサートは用途別に4種類からお選びいただけます。
| タイプ | 標準 | 耐熱 | 高トルク | 高減衰 |
|---|---|---|---|---|
| 色 | イエロー | レッド | オレンジ | グリーン |
| デュロメータ硬さ | 60D | 90A | 70D | 90D |
| 使用温度範囲 | -30℃ ～ 120℃ | -5℃ ～ 175℃ | -25℃ ～ 120℃ | -25℃ ～ 120℃ |
サイズごとに、最適なインサート形状となっています
標準インサート
(AFT00 ～ 02)
HDインサート
(AFT03 ～ 07)

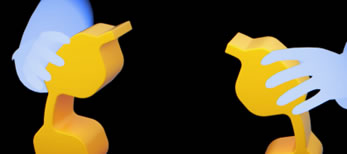

切り欠きから簡単に割り広げることが可能です
品揃え
| 形番 | 許容トルク [N・m] | 最高回転速度 [min-1] |
|||
|---|---|---|---|---|---|
| インサート種類・デュロメータ硬さ | |||||
| Y：標準タイプ (イエロー) 60D |
R：耐熱タイプ (レッド) 90A |
M：高トルクタイプ (オレンジ) 70D |
G：高減衰タイプ (グリーン) 90A |
||
| AFT00 | 110 | 90 | 120 | 40 | 12000 |
| AFT01 | 180 | 150 | 330 | 50 | 10000 |
| AFT02 | 420 | 360 | 670 | 180 | 8000 |
| AFT03 | 880 | 740 | 1320 | 390 | 6000 |
| AFT04 | 1760 | 1490 | 2730 | 790 | 4950 |
| AFT05 | 5140 | 4370 | 8810 | 2120 | 3600 |
| AFT06 | 9500 | 8070 | 15680 | 3920 | 2800 |
| AFT07 | 17620 | 14980 | 29380 | 7930 | 2300 |
| 形番 | 下穴径 [mm] | 軸穴径範囲 [mm] | |
|---|---|---|---|
| フレックスハブ | リングハブ | ||
| AFT00 | - | 17 ～ 32 | 17 ～ 42 |
| AFT01 | - | 17 ～ 42 | 17 ～ 57 |
| AFT02 | - | 17 ～ 55 | 17 ～ 64 |
| AFT03 | - | 22 ～ 60 | 22 ～ 86 |
| AFT04 | - | 22 ～ 80 | 22 ～ 99 |
| AFT05 | 40 | 42 ～ 110 | 42 ～ 134 |
| AFT06 | 40 | 42 ～ 140 | 42 ～ 159 |
| AFT07 | 68 | 70 ～ 160 | 70 ～ 184 |
材質・構造
本体
カタログ・取扱説明書
形番表示例
| AFT | 01 | S | Y | S | - | FNH20ED2 | X | RNH30JD2 |
| ｜ シリーズ |
｜ サイズ 00 ～ 07 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ |
｜ 表面処理 |
｜ 左ハブ記号 |
｜ 右ハブ記号 |
||
| S：標準仕様 M：無電解ニッケルメッキ仕様 |
||||||||
| インサート種類 Y：標準タイプ (イエロー) R：耐熱タイプ (レッド) M：高トルクタイプ (オレンジ) G：高減衰タイプ (グリーン) |
||||||||
| インサート形状 S：標準 (AFT00 ～ 02) H：HD (AFT03 ～ 07) |
||||||||
| ハブ種類 | ハブ形状 | 軸穴径公差 | 軸穴径 | キー溝公差 | 止ネジ位置 |
|---|---|---|---|---|---|
| F | N | H | 20 | E | D2 |
| R | N | H | 30 | J | D2 |
| F：フレックスハブ R：リングハブ |
N：標準ハブ K：拡大ハブ L：延長ハブ |
F：F7 G：G7 H：H7 J：JS7 P：P7 M：M7 N：N7 K：K7 R：R7 |
軸穴径は 1mm単位です |
J：新JIS Js9(標準) P：新JIS P9 F：旧JIS F7 E：旧JIS E9 |
 [クリックで拡大] |
