図面ライブラリ　ロックプーリ

ロックプーリ　Sタイプ

プーリ形式

AF-S　標準取付 AF-F　フラット取付 BF-S　標準取付 BF-F　フラット取付 B-S　標準取付 B-F　フラット取付
ピッチ
mm		 プーリ
形式 		材質 使用ベルト幅　mm
6 10 15 25 40 60
5 AF 炭素鋼 --- P5M10AF-□S□□□P5M15AF-□S□□□P5M25AF-□S□□□ --- ---
BF --- P5M10BF-□S□□□ --- --- --- ---
AF 高強度アルミ合金 --- P5M10AF-A-□S□□□P5M15AF-A-□S□□□P5M25AF-A-□S□□□ --- ---
BF --- P5M10BF-A-□S□□□ --- --- --- ---
AF めっき仕様 --- P5M10AF-□S□□□-KP5M15AF-□S□□□-KP5M25AF-□S□□□-K --- ---
8 AF 炭素鋼 --- --- P8M15AF-□S□□□P8M25AF-□S□□□P8M40AF-□S□□□P8M60AF-□S□□□
BF --- --- P8M15BF-□S□□□P8M25BF-□S□□□P8M40BF-□S□□□P8M60BF-□S□□□
AF 高強度アルミ合金 --- --- P8M15AF-A-□S□□□P8M25AF-A-□S□□□P8M40AF-A-□S□□□ ---
AF めっき仕様 --- --- P8M15AF-□S□□□-KP8M25AF-□S□□□-KP8M40AF-□S□□□-KP8M60AF-□S□□□-K
14 AF 炭素鋼 --- --- --- --- P14M40AF-□S□□□P14M60AF-□S□□□
B --- --- --- --- P14M40B-□S□□□P14M60B-□S□□□
AF めっき仕様 --- --- --- --- P14M40AF-□S□□□-KP14M60AF-□S□□□-K

ロックプーリ　Nタイプ

プーリ形式

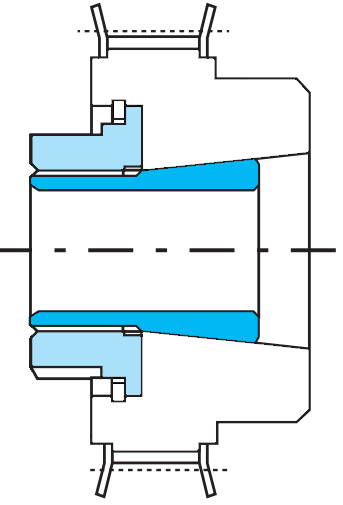

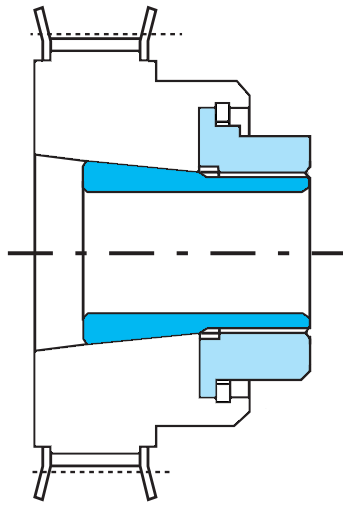

AF BF　取付位置：A BF　取付位置：B
ピッチ
mm		 プーリ
形式 		材質 使用ベルト幅　mm
6 10 15 25 40 60
3 BF アルミ二ウム合金 --- P3M10BF-A-N□□□P3M15BF-A-N□□□ --- --- ---
5 AF 炭素鋼 --- --- P5M15AF-N□□P5M25AF-N□□ --- ---
BF --- P5M10BF-N□□P5M15BF-N□□P5M25BF-N□□ --- ---

ロックプーリ　Cタイプ

プーリ形式

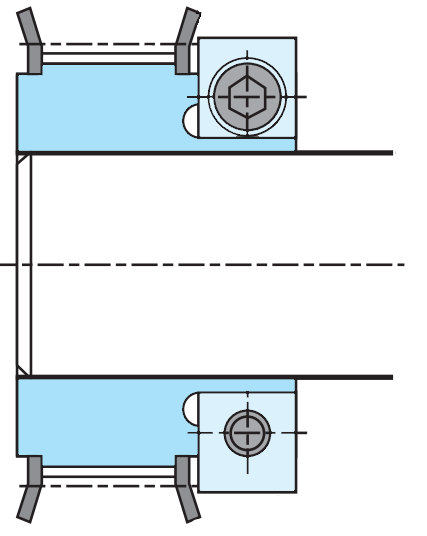

BF
ピッチ
mm		 プーリ
形式 		材質 使用ベルト幅　mm
6 10 15 25 40 60
2 BF アルミ二ウム合金 P2M6BF-A-C□□ --- --- --- --- ---
3 炭素鋼 --- P3M10BF-C□□ --- --- --- ---
アルミ二ウム合金 --- P3M10BF-A-C□□P3M15BF-A-C□□ --- --- ---
5 炭素鋼 --- P5M10BF-C□□P5M15BF-C□□ --- --- ---
アルミ二ウム合金 --- P5M10BF-A-C□□P5M15BF-A-C□□ --- --- ---
