Q&A  直线作动机

Q&A形式记载从顾客收集的「常见问题」。请点击问题,进入回答页面。

动力千斤顶

语句

Q1动力千斤顶是否为环保产品?
Q2能否对应RoHS指令?
Q3止转规格是何种形式?
Q4滑动螺母型是何种形式?
Q5工作环境温度的可对应范围?
Q6能否制作动力千斤顶的室外外规格?
Q7推升停止是否可行?
Q8滑动螺母规格在顶端处于自由状态下能否使用?
Q92台联动时,动力千斤顶是否需要止转规格?
Q10水平方向使用时不会使设备产生问题吗?
Q11请告知联动运行时动力千斤顶的安装注意事项。
Q12动力千斤顶是否可在摇动中运转?
Q13两端夹板夹具支撑会在何种场合下使用?
Q14JWB(滚珠线丝杆型)的负载时间系数超过30%ED以上时,可否对应使用?
Q15可否能对输入轴进行单侧切除、轴端螺纹加工、表面处理?
Q16输入轴的背隙是多少?
Q17千斤顶的输入轴可否在安装电机或齿轮传动电机的状态下出货?
Q18可用手动柄转动千斤顶的输入轴吗?
Q19安装伺服电机进行升降时需有什么注意事项?
Q20润滑油形式的产品可否制作?
Q21请告知减速部的润滑脂的换脂周期是多久?
Q22请告知减速部润滑脂的更换方法?
Q23JWM(梯形螺杆)的自锁性是否可靠?
Q24超过行程范围时会如何?
Q25JWH(高导程滚珠丝杆型)有何优点?
Q26动力千斤顶的螺杆可否承受横向负载?
Q27JWH(高导程滚珠丝杆型)的防尘罩是特殊规格吗?
Q28滑动螺母型的标准型中是否没有防尘罩?
Q29更换防尘罩时无拆下桌形顶端夹具,会变成怎样?
答复
Q1动力千斤顶是否为环保产品?
A1

因使用条件和计算标准的不同,通常情况下,动力千斤顶只需以油缸所消耗的3分之1电力来运行。
这是因为动力千斤顶只在螺杆轴伸缩时才驱动电机(消费电力),而油压方式即使在螺杆轴不伸缩时为保持负载,也仍需要不断地供油。
总之,因油泵的连续驱动,消费更多电力。
而动力千斤顶是既节能又能大幅度减少二氧化碳的排放量的环保型产品。

返回问题
Q2能否对应RoHS指令?
A2

除了部分机型以外,其它机种都可对应 欧洲的RoHS指令、详情请向敝司咨询。

返回问题
Q3止转规格是何种形式?
A3

标准规格中,轴端固定、含有可承受旋转力的结构,螺杆轴不会旋转而升降,当螺杆轴旋转结束时,因升降停止所以需要防止千斤顶的螺杆轴旋转。
有在螺杆上开键槽使用键来防止旋转的方式和在螺杆的末端部安装螺母用螺栓盖和螺母来防止旋转的方式。

返回问题

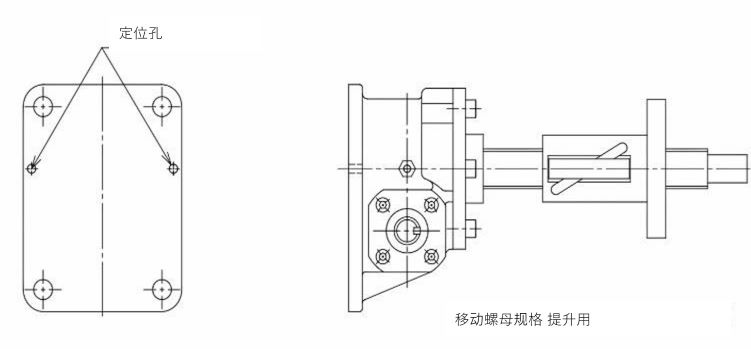

Q4滑动螺母型是何种形式?
A4

標準仕様、止转形式使螺母随着丝杆的昇降而旋转、滑动螺母型为随着丝杆旋转螺母进行昇降的结构形式。
丝杆无需有昇降空间、在移動方向的设计上可节省空间。

返回问题
Q5工作环境温度的可对应范围?
A5

动力千斤顶在运行状态下,千斤顶的表面温度在(-15℃~80℃)时可继续使用。

返回问题
Q6能否制作动力千斤顶的室外外规格?
A6

可采取涂装·密封加工等方式作为室外使用时的对策,但在直接淋水环境下,请用户实施加保护盖等措施。

返回问题
Q7推升停止是否可行?
A7

普通电机驱动下的推升停止时、会对推升产生冲击产并引起故障。
但是,伺服电机等对扭矩进行管控时且在千斤顶的基本容量以内的推力运行时、可使用推升停止。

返回问题
Q8滑动螺母规格在顶端处于自由状态下能否使用?
A8

可以使用。但受容许压曲载荷·容许输入转速的限制,使用时敬请注意。
请仔细确认目录“动力缸·动力千斤顶”中的技术数据。

返回问题
Q92台联动时,动力千斤顶是否需要止转规格?
A9

无需使用。联动运转时请务增设导轨。
通过设置导轨,使千斤顶自身不会产生旋转力。

返回问题
Q10水平方向使用时不会使设备产生问题吗?
A10

可在水平方向进行使用。
但是,当行程长度较长和附带防尘罩时敬请注意,根据您的要求请向敝司进行咨询。

返回问题
Q11请告知联动运行时动力千斤顶的安装注意事项。
A11

当动力千斤顶复数联动工作时,请注意各千斤顶的中心高和输入轴高度以及千斤顶的水平调整。
当联动运行时,针对横向负载必须加设导向装置。

返回问题
Q12动力千斤顶是否可在摇动中运转?
A12

当顶端夹具采用I型夹具,夹板夹具,耳轴夹具(选配件)时,也可能会产生摇动运行。

返回问题
Q13两端夹板夹具支撑会在何种场合下使用?
A13

两端夹板夹具支撑最适于摇动运行。请在摇动运行中使用。

返回问题
Q14JWB(滚珠线丝杆型)的负载时间系数超过30%ED以上时,可否对应使用?
A14

在充分考虑使用环境的前提下,可提供参考方案。
周边温度、负载条件、运行速度、运转频率请告知敝司。
※负载时间率以30分钟为基准、30分钟内运行时间所占比例。
此类场合:30分钟内运行时间超过9分钟时需注明。

返回问题
Q15可否能对输入轴进行单侧切除、轴端螺纹加工、表面处理?
A15

可用特殊品来对应。因原先的实际案例较多,详情请向敝司咨询。

返回问题
Q16输入轴的背隙是多少?
A16

螺杆单体的齿隙和蜗杆的齿隙以输入轴的背隙来表示。
型号・尺寸的不同,背隙也不一样,具体请向敝司进行咨询。

返回问题
Q17千斤顶的输入轴可否在安装电机或齿轮传动电机的状态下出货?
A17

JWM(梯形螺杆型)·JWB(滚珠丝杆型)·JWH(高导程滚珠丝杆型)可选配电机·齿轮减速电机。
根据型号·电机容量的不同分为标准品,短交货期品,订货生产品。
详细情况请确认目录“动力缸·动力千斤顶”。

返回问题
Q18可用手动柄转动千斤顶的输入轴吗?
A18

选配件中备有手柄。可在具有自锁性的梯形螺杆产品中使用。

返回问题
Q19安装伺服电机进行升降时需有什么注意事项?
A19

适于高速·高频率运转的伺服电机。
因为千斤顶的输入转速受限,所以敬请注意伺服电机的转数。
而且、以高频率运转时,请选择JWB(滚珠丝杆型)或JWH(高导程滚珠丝杆型)。

返回问题
Q20润滑油形式的产品可否制作?
A20

可制作特殊品。
期望润滑油形式时,请向敝司咨询。

返回问题
Q21请告知减速部的润滑脂的换脂周期是多久?
A21

以框架号025以上的产品、请以1日使用频率作为换脂周期的基准来设定。
高频运转时,推荐每3个月进行1次润滑脂更换。
再有对JWB(滚珠丝杆型)·JWH(高导程滚珠丝杆型)的上半部分的轴承进行每6个月一次的润滑脂补充。

使用频度润滑周期
梯形螺杆轴滚珠丝杆轴减速部
51~100回/天1个月3个月3个月
11~50回/天3个月3个月~6个月3个月~6个月
~10回/天6个月~1年6个月~1年6个月~1年

返回问题
Q22请告知减速部润滑脂的更换方法?
A22

将取下内六角螺塞、将油嘴向螺塞对应孔进行注脂直到润滑脂溢出。
润滑脂补脂后,为使润滑脂不泄露,请将螺塞缠上密封带后再切实紧固。

返回问题
Q23JWM(梯形螺杆)的自锁性是否可靠?
A23

JWM(梯形螺杆)有其自锁功能,但出现震动·碰撞等情况出现时会使其自锁性失效。
此类情况下,必须加装制动装置。

返回问题
Q24超过行程范围时会如何?
A24

标准规格时,JWB(滚珠丝杆型)·JWH(高导程滚珠丝杆型)的丝杆装有固定器、丝杆不会脱落,但JWM(梯形螺杆型)的螺杆有可能会脱落。
此时,须增设机械式或电气式的控制元件以确保在行程内使用。
固定器用于防止脱落,但当施加力过大时螺杆也有可能脱落。

返回问题
Q25JWH(高导程滚珠丝杆型)有何优点?
A25

副导程较JWB(滚珠丝杆型)大,因此适于高速运转。
相同速度下,与JWB相比,可降低驱动源·减速机的输入转速,降低千斤顶的噪音。

返回问题
Q26动力千斤顶的螺杆可否承受横向负载?
A26

JWB(滚珠丝杆型)无法承受横向负载,JWM(梯形螺杆型)只能在静止状态下承受有限程度的横向负载。
详细情况请确认目录“动力缸·动力千斤顶”。

返回问题
Q27JWH(高导程滚珠丝杆型)的防尘罩是特殊规格吗?
A27

JWH(高导程滚珠丝杆型)高速运转时,为迅速排出防尘罩的空气需加设通气孔,此为特殊规格品。

返回问题
Q28滑动螺母型的标准型中是否没有防尘罩?
A28

滑动螺母型是螺母在丝杆上移动的结构形式。防尘罩的长度通过移动行程来决定;防尘罩的直径由螺母的安装方向来确定。
因此,防尘罩的选定根据实际情况来确定,而且防尘罩在面向设备时的安装方式也不同。

返回问题
Q29更换防尘罩时无拆下桌形顶端夹具,会变成怎样?
A29

桌型顶端夹具涂有螺纹防松粘着剂后,拧入螺纹轴端。
然后通过2处安装螺钉进行锁定。
请别硬取下, 如果有弄坏螺纹轴端的可能性。此时,请返还到敝司。
如客户想自行进行拆卸时,再向敝司进行咨询。
