Q1 电缆拖链 塑料系列的电缆/软管收纳部的容积率是多少？
Q2 电缆拖链 塑料系列隔片的安装间隔是多少？
Q3 移动行程，无支撑跨距，富余长度，弯曲半径，支撑滚子是什么？
Q4 电缆拖链 塑料系列是什么材质？
Q5 电缆拖链 塑料系列的耐药品性能如何？
Q6 电缆拖链 塑料系列的阻燃性能如何？
Q7 电缆拖链可用于室外环境吗?
Q8 可否将移动端支架移动至固定端，或将固定端支架移动至移动端侧使用？
Q9 是否提供可用于无尘车间的电缆拖链？
Q10 是否可购入电缆拖链的链销等零部件？
Q11 是否还提供TKP0450的旧型号？
Q12 电缆拖链是否符合RoHS法规？
Q13 哪些型号变更了规格？
Q14 是否可以提供商品目录中未登载的TKP0320, TKP0625 and TKP0625H ？
Q15 电缆拖链能否断连？
Q16 设置高度和整体高度的区别是什么？
Q17 如果采用整体的高度安装会有什么影响？
Q18 需要多大的空间？
Q19 长跨距时有什么注意点？
Q20 如同时订购电缆拖链本体与附属零件（安装金具，隔板等），如何包装？
答复
Q1 电缆拖链 塑料系列的电缆/软管收纳部的容积率是多少？
A1

将电缆，软管横向一列设置，带隔片的类型，请安装隔片。电缆，软管的收纳容积率为60%，请避免多层重叠放置，否则即使在收纳容积率之内，也易导致包覆材的早期磨损，断线等。

TKP・TKC・TKMK・TKMT・TKR・TKQ・TKUA型号的场合

决定电缆收纳部时，需检查电缆/软管的外径与条数的断面空间。安装隔片的场合，可按所需数量安装。

1) 电缆/软管的外径与内幅之间的间隔请设置为2mm以上，或电缆/软管径的10%以上，二者之中数值大的一方。

2) 将电缆/软管横向一列设置。请避免多层重叠放置，否则易导致包覆材的磨损或断线。

3) 电缆/软管的插入量请保持在内容积的60%以内。（请参考下图）

4) 决定电缆/软管的数量范围时，需避免电缆/软管过度受力。

5) 带间隔片的类型请安装隔片。决定隔片的数目时，请尽量保持每处的孔内都有一条电缆。同时，电缆/软管的配列需考虑左右的质量平衡。

6) 隔片的数量
每隔两个链节安装一块隔片。
隔片数＝1个链节上安装的个数×安装链节数

7) 通常在未安装的状态交货。

关于电缆/软管的收纳容积率60%

带隔片电缆/软管的收纳

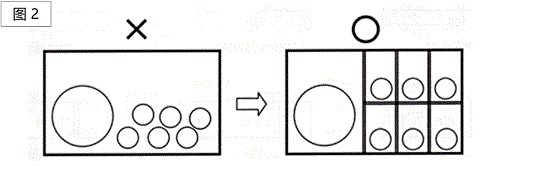

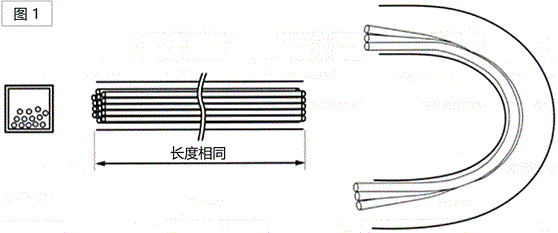

如果复数的电缆/软管直接多层重叠放置，长度相同的场合，如下图1所示，在屈曲R部位，会发生卡压现象。 (相同长度，无法向外侧反转）为避免此现象，请使用下图2中所示的隔板，使上段电缆/软管长于下段，长度差与屈曲半径的差相同，以此防止电缆/软管直接相互摩擦。

返回问题
Q2 电缆拖链 塑料系列隔片的安装间隔是多少？
A2

请每隔2个链节安装。构造上可安装至各个链节，如软管等的反弹较强，隔片有可能外翻的场合，请安装至各个链节。

返回问题
Q3 移动行程，无支撑跨距，富余长度，弯曲半径，支撑滚子是什么？
A3

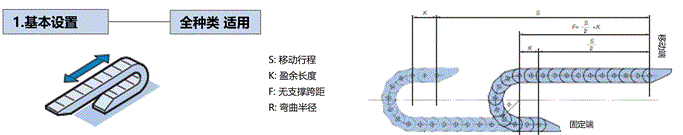

无支撑跨距(F) 是指电缆拖链支点间的距离。容许长度根据品种不同。（请参考规格一览以及能率线图）
移动行程(S) 装置的移动部（电缆移动端）往复运动的两点间的距离。
盈余长度(K) 电缆拖链的富余部分，用于吸收安装尺寸误差。
弯曲半径 电缆拖链向一定方向，按一定的半径弯曲。此弯曲半径表示为R。（回转规格向两方弯曲）

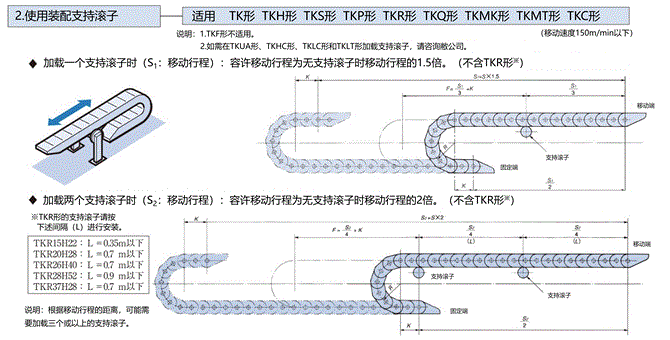

支持滚子(R) 需要（无支撑跨距）-（富余长度）2倍以上行程的场合，或者移动行程超出最大移动行程使用的场合，安装支撑电缆拖链的支持滚子（或链板）。

返回问题
Q4 电缆拖链 塑料系列是什么材质？
A4

TKP、TKC、TKMK、TKMT、TKR型号均为使用聚酰氨树脂的工程塑料材质。

TKP低摩擦/低磨耗规格采用聚缩醛树脂的工程塑料。

TKQ型（旧TKE型）的边带采用聚丙烯树脂。

返回问题
Q5 电缆拖链 塑料系列的耐药品性能如何？
A5

电缆拖链塑料系列采用耐药性出色的工程塑料。

选择电缆拖链 塑料系列采用的工程塑料所具有的各种溶媒的耐药性时，请根据下表确认材质的耐药品性是否充分。此表为20℃时的材料特性，非保证值。
实际使用时，请根据湿度/温度/使用条件等因素综合评估。

溶媒 钢铁 不锈钢 工程塑料
右记以外的标准品 低摩擦/低磨耗规格 TKQ（旧TKE)边带
丙酮 △ ○ ○ ○ △
油类（植物、矿物） ○ ○ ○ ○ △
酒精 ○ ○ ○ ○ △
氨气 △ ○ ○ ○ ○
氯化钙水溶液 × △ ○ － ○
氯化钠 × ○ ○ ○ ○
盐酸(2%) × × × × △
海水 × △ ○ △ △
过氧化氢 × ○ × × ×
氢氧化钠(10%) × ○ ○ ○ ○
甲酸(10%) × ○ △ × ○
柠檬酸/构橼酸(10%) × ○ ○ △ ○
铬酸(1%) × ○ × × ○
乙酸/醋酸(5%) × ○ ○ ○ △
四氯化碳 △ ○ ○ ○ △
次氯酸钠(10%) × × × × ×
硝酸(5%) × ○ × × ×
润滑油 ○ ○ ○ － △
氢氧化钾 △ ○ ○ ○ ○
洗涤液 △ ○ ○ ○ ○
石油 ○ ○ ○ － －
灯油 ○ ○ ○ － －
甲苯 ○ ○ ○ － －
石蜡 ○ ○ ○ ○ －
苯 ○ ○ ○ ○ △
碘酒 × × × × ×
硫酸 × × × × ×
磷酸(10%) × △ × × ×
凡士林 ○ ○ ○ － －

※工程塑料是指敝公司的电缆拖链 塑料系列产品本体链节所使用的工程塑料材质，以及其耐药品性能。

※电缆拖链 塑料系列由工程塑料材质的本体与钢制的两端支架构成。

返回问题
Q6 电缆拖链 塑料系列的阻燃性能如何？
A6

椿本电缆拖链 塑料系列(TKP・TKR・TKUA・TKC・TKMK・TKMT)所使用的材质均通过塑料产品阻燃安全评估的UL标准(Underwriters Laboratories Standards)所规定的相当于UL94HB材质。

返回问题
Q7 电缆拖链可用于室外环境吗?
A7

一般推荐用于室内，但具有室外应用的实绩。为了减轻室外风雨，粉尘等的影响，推荐设置盖罩等采取防护措施。请注意电缆拖链在冻结时无法使用。提供具有防锈性能的SUS规格，详情请咨询。

返回问题
Q8 可否将移动端支架移动至固定端，或将固定端支架移动至移动端侧使用？
A8

需按照规定安装，将移动端金具安装在移动端，固定端金具安装在固定端。

但是，TKP91H80、TKMK和TKH250不按照规定安装也可以使用。（特殊规格产品和长跨距规格产品必须按照规定进行安装否则将无法正常使用）

返回问题
Q9 是否提供可用于无尘车间的电缆拖链？
A9

提供无尘室专用的“清洁拖链“TKR与TKQ系列，改良了现有构造，具有低噪音，低发尘的特点。还提供TKP-MW规格，采用高滑体工程塑料材质，提高了电缆保护性与清洁度。

电缆拖链的详细

TKR系列的详细

TKQ系列的详细

TKP-MW规格的详细

返回问题
Q10 是否可购入电缆拖链的链销等零部件？
A10

TKP，TKC的盖板，TK的链销，止动环等，大部分可按零部件单位购入。请咨询附近的销售店。

返回问题
Q11 是否还提供TKP0450的旧型号？
A11

TKP0450旧产品在2002年9月底已经终止销售，推荐采用TKP0450的现行产品。

旧产品 现行产品
TKP0450-1B
TKP0450-20		 TKP45H25(内宽38mm)
TKP0450-2B
TKP0450-40		 TKP45H25(内宽58mm)
TKP0450-3B
TKP0450-60		 TKP45H25(内宽78mm)
TKP0450-81B
TKP0450-85		 TKP45H25(内宽103mm)

TKP0450新型号的特长，机能/性能比较

TKP0450新型号根据客户需求，改良了旧型号的外观，机能和性能：1.电缆的保护性能 2. 多层分隔 3. 长使用寿命 4. 高刚性 5. 支杆左右两侧以及内外可开闭等。新型号可更好地满足客户需求。

新型号的特点 机能/性能比较

提高了电缆的保护性能

链节与盖板内部为平面，支持保护性能优异。即使用于高速，高频度的用途也可适度保护支持物体。

多层分隔

TKP0450电缆收纳部可多层分隔安装。在狭小空间多层分割使用，可适度保护电缆。

长寿命

改良了链节形状，不易弯曲，与旧型号相比，使用寿命提高约30%.

高刚性

改良了链节形状，不易弯曲，与旧型号相比，刚性提高约30%. 扩展了标准设置时的使用范围。

盖板两侧开闭

盖板左右两侧均可开闭。提供内周侧开闭的类型。

TKP0540新型号的互换性

使用新型号替换旧型号的注意点

如下列尺寸比较表所示，本体可互换。

支架的尺寸也具有互换性。

替换时需注意下列事项

1.长跨距规格的场合 新型号外架高度低，需要变更长跨距导轨的零件（垫片）
(对象型号：TKP0450-2B、3B)
2.新旧尺寸的差异 部分型号的尺寸有若干不同。如下表所示，W103的外幅比现有产品大4mm，替换时请注意。

如下表所示，本体具有互换性，可变更为新型号。

一体型的产品采用一体支架，不具有互换性。替换时需要变更配合侧的安装尺寸。

新旧尺寸的差异

部分型号的尺寸有若干不同。如下表所示，W58，W78，W103的外幅比现有产品大4mm，替换时敬请注意。

新旧尺寸区分 尺寸 内架尺寸
a×b		 互换性 外架尺寸
A×B		 互换性
现行 TKP45H25(内宽38mm) 25×38 － 36×56 －
旧 桥式 TKP0450-1B 24×38 ◎ 34×54 ○
一体型 TKP0450-20 25×38 ◎ 34×54 ○
现行 TKP45H25(内宽58mm) 25×58 － 36×78 －
旧 桥式 TKP0450-2B 24×58 ◎ 40×78 ◎
一体型 TKP0450-40 25×58 ◎ 34×74 △
现行 TKP45H25(内宽78mm) 25×78 － 36×98 －
旧 桥式 TKP0450-3B 24×78 ◎ 40×98 ◎
一体型 TKP0450-60 25×78 ◎ 34×94 △
现行 TKP45H25(内宽103mm) 25×103 － 36×123 －
旧 桥式 TKP0450-81B 24×103 ◎ 40×119 △
一体型 TKP0450-80 25×103 ◎ 34×119 △
返回问题
Q12 电缆拖链是否符合RoHS法规？
A12

除部分配件，本公司的所有电缆拖链产品均符合RoHS指令。

返回问题
Q13 哪些型号变更了规格？
A13

■规格变更产品一览

品种 TKP型
现行产品 TKP13H10-30W6 TKP13H10-30W15 TKP13H10-20W6
/W10/W15/W20
旧产品 TKP0130W6
・2008年1月规格变更※1		 TKP0130W15
・2008年1月规格变更※1		 TKP0130W6T
/W10T/W15T/W20T
・2008年1月规格变更※1
TKP0130-06B TKP0130-15B TKP0130-06/10/15/20
变更时期 2008年1月
变更部分 本体以及支架
与原有品的连结 不可
互换性 一体整套交换的场合具有互换性。
变更点/备考 ・扩大了连结部的链销径，变更了链节的形状

详细(PDF)

※1 根据时期不同，有可能为旧规格品。

品种 TKP型
现行产品 TKP18H14-30W20 TKP18H14-30W30 TKP18H15-20W15
/W20/W30/W40
旧产品 TKP0180W20
・2008年1月规格变更※1		 TKP0180W30
・2008年1月规格变更※1		 TKP0180W15T
/W20T/W30T/W40T
・2008年1月规格变更※1
TKP0180-20B TKP0180-30B TKP0180-15/20/30/40
变更时期 2008年1月
变更部分 本体以及支架
与原有品的连结 不可
互换性 一体整套交换的场合具有互换性。
变更点/备考 ・扩大了连结部的链销径，变更了链节的形状

详细(PDF)

※1 根据时期不同，有可能为旧规格品。

品种 TKP型
现行产品 TKP35H22-30/40W25 TKP35H22-30/40W50 TKP45H25
旧产品 TKP0350W25 TKP0350W50 TKP0450W38/W58/W78/W103
TKP0450-38B/58B/78B/103B
TKP0350-25B
・2006年1月规格变更※1		 TKP0350-50B
・2006年1月规格变更※1

盖板开闭型：

TKP0450-1B/2B/3B/81B

盖板一体型：

TKP0450-20/-40/-60/-85
变更时期 2006年1月 2002年10月
变更部分 本体以及支架 本体以及支架
与原有品的连结 可能
链节-链节间
-支架 与链节		 不可
互换性 本体链节：有
支架:无

盖板开闭型：有

盖板一体型：本体链节-有

盖板-无
变更点/备考 ・变更了盖板的安装孔位置，无互换性

详细(PDF)

旧规格型号

盖板开闭型：TKP0450-1B/2B/3B/81B

盖板一体型：TKP0450-20/-40/-60/-85

※1 根据时期不同，有可能为旧规格品。

品种 TKP型 TKR型
现行产品 TKP91H56 TKP91H80 TKR20H28
旧产品 TKP0910H56
・2009年4月变更了规格※1		 TKP0910H80
・2009年4月变更了规格※1		 TKR0200H28W**
- - TKR0200W**
变更时期 2009年4月 2011年9月
变更部分 仅支架 仅支架 本体以及支架
与原有品的连结 可能/与本体的连结 可能/与本体的连结 不可
互换性 有 有 一体整套交换的场合具有互换性。
变更点/备考 变更了支架（与装置的）安装螺栓用孔径。

详细(PDF)

 ・支架的孔径与孔的节距无变更。

详细(PDF)

※1 根据时期不同，有可能为旧规格品。

返回问题
Q14 是否可以提供商品目录中未登载的TKP0320, TKP0625 and TKP0625H ？
A14

到2015年底为止维持现有的生产与销售。另外这些型号不变更为新型号。

点击浏览详细信息与尺寸

返回问题
Q15 电缆拖链能否断连？
A15

所有的电缆拖链塑料系列使用螺丝刀或橡胶锤即可断连。TKMK系列在取下盖板时使用扳手更方便。

详细请参考使用说明书

返回问题
Q16 设置高度和整体高度的区别是什么？
A16

电缆拖链为了补充因本体与电缆质量造成的弯曲，设有一定的弧度，请按照设置高度H尺寸，而非整体高度H尺寸设置。
※长跨距规格的场合，设置高度与标准品不同，敬请注意。

详情请见此处

返回问题
Q17 如果采用整体的高度安装会有什么影响？
A17

如果强行挤压弧度部分进行移动，移动端附近设会承受变形力。在一定条件下，会导致早期破损，因此请调整至推荐的设置高度。

返回问题
Q18 需要多大的空间？
A18

无支撑跨距的部分会因使用条件和环境发生松垂或凸起，需确保必要的空间。（所需空间根据型号不同）。另外，速度加速时会发生振动，如超出最大容许速度的70%，请将所需空间扩大两倍。

必要空间（S尺寸）的详细

返回问题
Q19 长跨距时有什么注意点？
A19

详细请确认技术资料“电缆拖链使用说明

详情请见此处

返回问题
Q20 如同时订购电缆拖链本体与附属零件（安装金具，隔板等），如何包装？
A20

本体与移动端，固定端，隔板等附属零件放于同一个箱子中出货。


订单示例

TKP45H25-30W38R50+20L-FOA-MOA　×　6H(編成：20L+固定端安装支架FOA+移动端安装支架MOA x6块)

TKP45H25-ST　×　60K(竖隔片60個)

本体链条 20 链节 x 2 套 + 配件 x 2 套
・固定端安装支架
・移动端安装支架
・竖隔片 		本体链条 20 链节 x 2 套 + 配件 x 2 套
・固定端安装支架
・移动端安装支架
・竖隔片 		本体链条 20 链节 x 2 套 + 配件 x 2 套
・固定端安装支架
・移动端安装支架
・竖隔片
