もっとも経済的な汎用コンベヤチェーンです。(ベーシックモデル)

• ・メートルピッチ系とインチピッチ系をラインアップしています。
• ・各種アタッチメントをご用意できます。
• ・ピン、ブシュには熱処理を施していますが、プレートには施行していません。
• ・使用温度雰囲気：-20℃～200℃

汎用大形コンベヤチェーンDT仕様の耐摩耗性能を向上。(アドバンスモデル)

• ・DT仕様に対し、ブシュ～ローラ間の耐摩耗性能を3倍に向上した仕様です。
• ・Rローラ、Fローラのみの対応となります。
• ・使用温度雰囲気：-20℃～200℃
エコ&エコ ポイント
【長寿命】

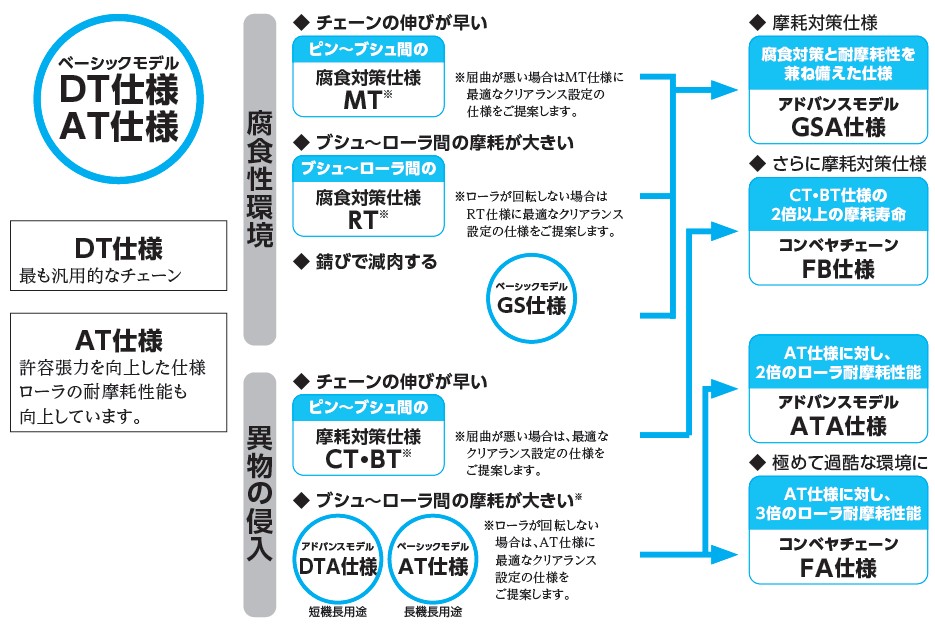

汎用コンベヤチェーン(DT仕様)に比べ、約2倍の最大許容張力を有し、ブシュ～ローラ間の
耐摩耗性及びローラ許容負荷を向上。(ベーシックモデル)

• ・メートルピッチ系とインチピッチ系をラインアップしています。
• ・各種アタッチメントをご用意できます。
• ・使用雰囲気温度：-20℃*～400℃
  ※-20℃以下でのご使用については当社までお問い合わせください。

AT仕様の上位仕様です。耐摩耗性・最大許容張力を向上させています。(アドバンスモデル)

• ・AT仕様に対し、さらにブシュ～ローラ間の耐摩耗性能が2倍、ピン～ブシュ間の耐摩耗性能が1.5倍、
  最大許容張力が1.2倍に向上しています。
• ・RF08～RF36サイズ、Rローラ・Fローラのみに対応。
• ・使用雰囲気温度：-20℃*～200℃
  ※-20℃以下でのご使用については当社までお問い合わせください。
エコ&エコ ポイント
【長寿命】【高強度】

DT仕様に対し、耐食性を向上させたステンレス製チェーン(ベーシックモデル)

• ・汎用大形コンベヤチェーンDT仕様に対し、耐食性を向上させています。
• ・材質はステンレス(ステンレス400シリーズ)を採用しています。
• ・使用温度雰囲気：-20℃*～400℃
• ※-20℃以下でのご使用については当社までお問い合わせください。

GS仕様の上位仕様です。耐摩耗性・最大許容張力を向上させています。(アドバンスモデル)

• ・GS仕様に対し、ブシュ～ローラ間の耐摩耗性能が2倍、ピン～ブシュ間の耐摩耗性能が1.5倍、
  最大許容張力、Rローラ、Fローラ許容負荷が1.3倍に向上しています。
• ・使用雰囲気温度：-20℃*～200℃
• ※-20℃以下でのご使用については当社までお問い合わせください。
エコ&エコ ポイント
【長寿命】【高強度】

GS仕様の上位仕様です。耐食性、耐薬品性、耐熱性、耐寒性に優れたステンレス製チェーン
です。(ベーシックモデル)

• ・材質はステンレス(ステンレス300シリーズ)を採用しています。
• ・使用温度雰囲気：-20℃*～400℃
• ※-20℃以下でのご使用については当社までお問い合わせください。

SS仕様のブシュ～ローラ間の耐摩耗性能を向上させています。(アドバンスモデル)

• ・SS仕様に対し、ブシュ～ローラ間の耐摩耗性能を1.5倍に向上した仕様です。
• ・Rローラ、Fローラのローラ許容負荷も1.3倍に向上しています。
• ・使用温度雰囲気：-20℃～200℃
エコ&エコ ポイント
【長寿命】

ローラ内部に円筒コロを入れた当社独自の構造により、汎用コンベヤチェーン(DT仕様)の
約5倍の摩耗寿命を持ちます。

• ・モータ所要動力約1/3、チェーンサイズの2サイズダウンが可能です。
• ・設備全体のコストダウンに貢献します。
• ・RFコンベヤチェーンのRローラ、Fローラと同一寸法です。
• ・使用雰囲気温度：BR, BF: -20℃～80℃
エコ&エコ ポイント
【消費電力1/3】【汎用品より長寿命】

ラビリンス構造とシールを用いることにより、ベアリングローラコンベヤチェーン標準仕様に比べて粉塵が侵入し難いコンベヤチェーンです。

• ・ラビリンス構造とシールを用いることにより、粉塵が侵入し難く、粉塵雰囲気では標準仕様の3倍の摩耗寿命があります。
• ・DBR、DBFの2種類のローラ形式があります。
• ・使用雰囲気温度：-10℃～80℃
エコ&エコ ポイント
【消費電力1/3】【粉塵雰囲気でも長寿命】

ブシュとローラ間に自己潤滑機能を持った特殊円筒コロを採用しているため、ローラ部は
無給油で使用できます。追加給油も不要です。

• ・EBR、EBFの2種類のローラ形式があります。
• ・使用雰囲気温度：-20℃～50℃
• ※標準シリーズとは最大許容張力が異なりますので、選定時にはご注意ください。ローラ許容負荷は同じです。
エコ&エコ ポイント
【消費電力1/3】【追加給油不要で長寿命】

ピン～ブシュ間、ブシュ～ローラ間ともに追加給油不要で使用できます。

• ・ローラ内部にスチール製コロと特殊円筒コロを交互に設置。
  さらにブシュ内面に固体潤滑材を圧着、シールで封入することで、ピン～ブシュ間・ブシュ～ローラ間ともに追加給油不要で使用可能になっています。
• ・AEBR、AEBFの2種類のローラ形式があります。
• ・標準シリーズとは最大許容張力が異なりますので、選定時にはご注意ください。ローラ許容負荷は同じです。
• ・使用雰囲気温度：-20℃～50℃
エコ&エコ ポイント
【消費電力1/3】【追加給油不要でも長寿命】

ローラ内部にステンレス製コロと特殊円筒コロを交互に入れることで、水のかかる雰囲気に
おいて追加給油不要で使用できます。

• ・WEBR、WEBFの2種類のローラ形式があります。
• ・使用温度範囲：0℃～50℃
エコ&エコ ポイント
【消費電力1/3】【水がかかる雰囲気でも長寿命】

フレーム本体とエンドレスローラから構成され、フレーム本体のセンタープレートに
エンドレスローラを巻きつけています。重量物の移動・移載・搬送に最適です。

• ・スチールローラ形(基本負荷能力14.7kN～1961kN)
  スチールローラ形は、センタープレートとローラに焼入れを施したコンパクトで負荷能力の大きな
  タフコロです。
• ・プラローラ形(基本負荷能力2.94kN～34.3kN)
  プラローラ形はエンジニアリングプラスチック(エンプラ)をローラに使用したタフコロです。スチール製ローラの基本的な特長に、エンプラ製ローラによる機能が付加されています。特に「プラジュニア」は手軽にご使用いただける経済的で軽量な簡易形です。

ローラ内部に円筒コロを内蔵した軸付ベアリングローラです。
重量物の移動・移載・搬送に最適です。

• ・重量物の移動・移載・搬送用途で、車輪・ガイドローラなどに最適です。
• ・グリース仕様、ノングリース仕様、耐水仕様、耐熱仕様を品揃えしています。
• ・JBR：Rローラ形
• ・JBF：Fローラ形
• ・JBFF：両フランジ付ローラ
• ・JBTF：5°のテーパ付Fローラ形
• ・JBUR：ウレタンローラ
