Q&A  联轴器

Q&A形式记载从顾客收集的「常见问题」。请点击问题,进入回答页面。

语句

ECHT挠性联轴器 - 基本·操作篇  ※NES系列为对象外。

Q1 为什么、可在无润滑且无背隙的状态下进行使用吗!
Q2 扭力超过容许扭矩、会变成怎样?
Q3 ECHT挠性联轴器的使用温度为多少度
Q4 防锈方案时、是否可制作不锈钢形式仕样或無電解镍仕样产品?
Q5 ECHT挠性联轴器可否进行塗装?
Q6 如不使用扭矩扳手对U形螺母进行安装时,要怎样作才好!
Q7 组立时、紧配合螺栓的安装方向是否确定?
Q8 联轴器组装后膜片的轴方向有卡卡的声响,没有问题吗?
Q9 精密配合螺栓与市售品可否互换?
Q10 部品是否有互换性?

ECHT挠性联轴器 - 设计·规格篇  ※NES系列为对象外。

Q11 单体型联轴器的平行偏心的容许值是多少?
Q12 高速旋转的使用场合下,是否需要调整动平衡块?
Q13 长形垫块形联轴器在选定时,应注意一些什么?
Q14 加长型衬块型可以制作的长度有多长?
Q15 垂直安装使用是否可行?
Q16 对应齿轮联轴器的G类型产品怎样表述?
Q17 联结件仕样中的EL型因为是标准型、其它系列的联结件无法进行安装?
Q18 联结件规格可以用于空心轴吗?
Q19 左右键槽的相位一定要一致吗?
Q20 能否进行加工锥形轴孔?

滚子链联轴器

Q21 滚子链联轴器中所刻印的CR5016-J等中的「J」代表为何意?
Q22 滚子链联轴器的部品可购入吗?
Q23 链式联轴器的滚链是否是使用椿本RS滚子链的标准品?
Q24 连接销的连接方式是夹口连接,还是开口销连接?
Q25 外壳用的油封在市面上是否可以购买?
Q26 椿本的链式联轴器本体和其它公司的外壳能否安装在一起 ?或相反的情况
Q27 专用润滑脂是否在市场上有销售?
答复
Q1 为什么、可在无润滑且无背隙的状态下进行使用吗!
A1

ECHT-挠性联轴器、通过紧配合螺栓和U型螺栓进行紧固,通过膜片的摩擦力进行动力传递。因为无磨损和振动,所以无需注油。

返回问题
Q2 扭力超过容许扭矩、会变成怎样?
A2

容许所扭是通过紧配合螺栓和U型螺母的紧固,然后通过膜片的摩擦力来确定。当负载超过容许扭矩时会造成联轴器的破损和分离。而且,随着紧固方式不同也会造成容许的下降,详情请参考选型目录。

返回问题

Q3 ECHT挠性联轴器的使用温度为多少度
A3

耐热温度为200℃
耐寒温度为-30℃。
(注)夹紧连接方式的角轮毂类型以外使用耐落螺栓,耐热温度为170℃以下。

返回问题
Q4 防锈方案时、是否可制作不锈钢形式仕样或無電解镍仕样产品?
A4

对于无尘室中用于簡易防锈时、以無電解镍作为主要的标准化产品类型。当进行、不锈钢仕样的製作时、请向本社进行商榷。

返回问题
Q5 ECHT挠性联轴器可否进行塗装?
A5

对ECHT挠性联轴器加施塗装时、由膜厚而引起外径尺寸变化、影响定心、不推荐使用。如必须进行塗装的情况下,请向本社进行咨询。

返回问题
Q6 如不使用扭矩扳手对U形螺母进行安装时,要怎样作才好!
A6

容许扭矩是指按所規定的紧固扭矩紧固U型螺母的情况下所得数值、如不使用扭矩扳手进行紧固、会造成紧固不足引起产品分离、而紧固量过大又会造成产品的变形此起事故。请紧固时一定要使用扭矩扳手,并按规定的紧固扭矩进行紧固。

返回问题
Q7 组立时、紧配合螺栓的安装方向是否确定?
A7

紧配合螺栓从任一方向安装,都没关系。但是、垫片A、B的方向有要求,请按安装说明书所述内容进行组装。


产品网页中有安装方法的解说3D动画,敬请参照。

返回问题

Q8 联轴器组装后膜片的轴方向有卡卡的声响,没有问题吗?
A8

U型螺母紧固时、联轴器在受到轴向负载时、膜片的轴方向会引起卡卡的现像。此現象在本公司称为""""卡卡現象""""、当向膜片施加多余応力时,不推荐在此状态下进行使用。当有卡卡現象发生时、一旦U型螺母松开、联轴器所受轴向负载状态消失,再次组立后可消除。

返回问题
Q9 精密配合螺栓与市售品可否互换?
A9

挠性联轴器所用精密配合螺栓为专用特殊设计器,市售品无法互换。如在必需场合需要此部品时,可经过代理店向本公司发注订单。

返回问题
Q10 部品是否有互换性?
A10

单体形,垫块形,长形垫块形所使用的轮毂,膜片 ,螺栓具有共通的互换性。

返回问题
Q11 单体型联轴器的平行偏心的容许值是多少?
A11

单体型联轴器只可吸收角度误差不能吸引平行误差。NC机床、伺服马达的精密定心时,有限推荐安装。一般情况下推荐使用带垫块型产品。

返回问题
Q12 高速旋转的使用场合下,是否需要调整动平衡块?
A12

当发生振动和声音的情况时,需要调整平衡块。平衡等级和转速根据具体情况而不同,如有需要请和本公司联系,双方再进行确认可否进行调整。

返回问题
Q13 长形垫块形联轴器在选定时,应注意一些什么?
A13

长垫块形联轴器在应用于高速场合时,为避免危险的转速,应先确定其旋转速度。在选定时,各种类型轮毂的端面间距,转速是否在其范围内。详情请与本社进行咨询。

返回问题
Q14 加长型衬块型可以制作的长度有多长?
A14

ECHT挠性联轴器·长衬块类型的轮毂端面间距最大可制作6,000mm。(NEH41W以下的尺寸)使用上有可能需要检讨,请咨询本公司。

返回问题
Q15 垂直安装使用是否可行?
A15

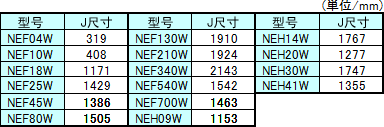

標準的垫块形、单体形使用时没問題。加长型衬块、 轮毂端面間距離(J寸法)超过下表的情况下、受自重影响需进行特殊構造、请和本社进行商谈。

返回问题

Q16 对应齿轮联轴器的G类型产品怎样表述?
A16

为了和齿轮联轴器的全長、轮毂長保持一致、可直接替换。
(注)偏差值请对照商品目录确认。

返回问题
Q17 联结件仕样中的EL型因为是标准型、其它系列的联结件无法进行安装?
A17

有可能。但是、联结件的产生面压是否可承受必须进行确认。一般性的広范围的公差轴対応可用KE系列品、小径轴推荐使用用TF系列品。

返回问题
Q18 联结件规格可以用于空心轴吗?
A18

根据中空轴的材质强度以及内径的不同,须对使用的可能性进行商讨,、对中空轴使用本公司的联结件产品时,须和本公司人员进行商榷。

返回问题
Q19 左右键槽的相位一定要一致吗?
A19

键槽的相位一定要保持相同时,请订货时以「键槽相位一致型仕样」注明订货要求。此时,、最大相位差可制作在±2度以内。当需要高精度的相位配合时、推荐使用联结件。

返回问题
Q20 能否进行加工锥形轴孔?
A20

伺服马达轴用φ16(1/10 锥度)或φ11(1/10 锥度)可製作。除此以外的尺寸,会根据客户所提供锥度规进行。

返回问题
Q21 滚子链联轴器中所刻印的CR5016-J等中的「J」代表为何意?
A21

滚子链联轴器由本体和壳体構成。可进行单体销售、品名的末尾中含有「H」代表为本体、为壳体时以「K」为后缀、製品名中的以「J」来特别表示为JIS規格标准,并在本体・壳体上进行刻印。品名表示例・本体:CR5016H・壳体:CR5016K产品刻印例:・本体・壳体共通:CR5016-J

返回问题
Q22 滚子链联轴器的部品可购入吗?
A22

以下部件可单独销售。

主体用部件 型号例 备注
专用链轮 CR5016HS 以1个为单位销售(主体由2个构成)
专用滚子链 CR5016C 附属夹具(或开口销),连接销
联接销 CR5016JP 附夹口(或开口销)

外壳用部件 型号例 备注
油封 CR5016OR 也称作“油环”
垫片 CR5016OS CORK制密封件(1台需要2张)
※六角螺栓不作为零部件销售。(尺寸请参照目录。)


返回问题

Q23 链式联轴器的滚链是否是使用椿本RS滚子链的标准品?
A23

联轴器专用链条为双列RS滚子链作为基本、可进行使用。但、専用的滚子链用一根联接销通过拔差就可将链条进行分离。双列的标准滚子链加上、联接环就可联接、组立性稍差、推荐使用専用滚子链。尚、型品的代表意思。

CR 50   16 C
    链轮齿数=链节数:16环
    链条编号:RS50-2
返回问题
Q24 连接销的连接方式是夹口连接,还是开口销连接?
A24

以椿本RS滚子链为基础,所以与RS滚子链的链节数相同。

·CR3012H~CR6022H:夹口
·CR8018H~CR20022H:开口销

返回问题
Q25 外壳用的油封在市面上是否可以购买?
A25

因油封是专用部品,所以市场上无再售的部品

返回问题
Q26 椿本的链式联轴器本体和其它公司的外壳能否安装在一起 ?或相反的情况
A26

每个公司有各个独立的设计,存在细微的尺寸差异,因此不可组合安装。

返回问题
Q27 专用润滑脂是否在市场上有销售?
A27

因不销售专用润滑脂、所以请在市场中直接购买。推荐以下产品:


制造厂家 润滑脂名称
出光兴产(株)(Idemitsu Kosan Co., Ltd.) DAPHNE EPONEX EP1/2
EMG Marketing Godo Kaisha MOBILUX EP1/2
日本石油 NG TIGHT LE.1/2
吉坤日矿日石能源株式会社 EPNOC GREASE AP.1/2
昭和石油 SHELL ALBANIA EP GREASE 1/2
协同油脂 UNILUBE DL.1/2
COSMO 石油 COSMO GREASE DINAMAX EPNO.1/2

不锈钢系列的特殊用途推荐使用的润滑脂如下。
    ■食品润滑脂
        BALBIS株式会社:强力食品润滑脂
        Nok Kluber株式会社:Kluberfood润滑脂 NH1 94-301
    ■耐水食品润滑脂
        Nok Kluber株式会社:Kluberfood润滑脂 NH1 64-422
        住矿润滑剂株式会社:White Alcom Grease No.2
    ■耐水润滑脂
        住矿润滑剂株式会社:Moly FM-HD Grease No.1
    ■耐热润滑脂
        出光兴产株式会社(Idemitsu Kosan Co., Ltd.): Daphne Eponex SR2 -20~200℃
        吉坤日矿日石能源株式会社:PYRONOC UNIVERSAL -10~200℃
    ■无尘室用氟素润滑脂
        住矿润滑剂株式会社:Sumitec F936
