Q&A 传动链
Q&A形式记载从顾客收集的「常见问题」。请点击问题,进入回答页面。
语句
传动链
Q1 | 不锈钢传动链条的品种规格和优点是什么? |
---|---|
Q2 | 涂层滚子链条的NP规格和NEP规格有什么差别,如何区分使用? |
Q3 | Lambda链条是怎么样的链条? |
Q4 | 是否可以制造多列Lambda链条? |
Q5 | Lambda链条是否可以加油? |
Q6 | 在低温环境下,可以使用的链条是什么? |
Q7 | 连接链节的卡簧,开口销的安装方向是朝哪里? |
Q8 | 对链条使用怎么样的润滑油更好? |
Q9 | 驱动用滚子链润滑使用润滑脂有没有效果? |
Q10 | 链条的磨损寿命界限是什么? |
Q11 | 链条初期拉伸多少? |
Q12 | 怎么样的情况下,必须使用链条张紧器? |
Q13 | 链条的噪音对策是什么? |
Q14 | 不锈钢链条的最大容许张力,为何较低? |
Q15 | 链轮的旋转不均匀的原因的对策是什么? |
Q16 | 滚销齿轮驱动有什么方法? |
Q17 | 滚子链和Lambda连的弹性伸长量是多少? |
Q18 | 多连滚轴(辊筒输送机)的驱动方式和特征是什么? |
Q19 | 链条有哪些规格? |
Q20 | 链条是否符合RoHS规定? |
Q21 | 过渡链节(OL)种类和订购方法是什么? |
Q22 | 联结连接链节(JL,OL,2POL)时,需要注油吗? |
Q23 | 滚子链(传动链)过去是否变更过名称? |
Q24 | F形连接链节和M形连接连接的差异是什么? |
链条周边机器
Q25 | 链条张紧器(椿本产)在使用时需要注意哪些? |
---|---|
Q26 | 链条张紧器位移量和按压力的关系是什么? |
Q27 | 滚子链用自动注油器(SFM68)能不能上向使用? |
Q28 | 滚子链用自动注油器(SFM68)内填充的食品机械用油是什么? |
Q29 | 滚子链用自动注油器(SFM68)能不能频繁ON/OFF操作? |
Q30 | 是否可以简易测定链条磨损伸长? |
Q31 | 终端连接金属部件是否可以制作特型品? |
Q32 | 有无拆解链条的简易工具? |
Q33 | 终端金属部件承重方向?. |
Q34 | 链轮定心方法是什么? |
Q1 | 不锈钢传动链条的品种规格和优点是什么? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 |
不锈钢材质具有优秀的耐腐蚀性,耐药品性,耐热性。椿本链条充分发挥不锈钢材料本身特点,丰富下述产品种类,以食品机械行业为首,被广泛使用。
※此外,内链节使用工程塑料,外链节使用不锈钢材料,具有免加油、自重轻、低噪音特征的塑料组合链条。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q2 | 涂层滚子链条的NP规格和NEP规格有什么差别,如何区分使用? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A2 |
不锈钢链与钢铁链相比,具有良好耐腐蚀性。但强度(最大容许张力)降低至8分之1以下。强度为与钢铁链同等水平,同时需要具有耐腐蚀性用途时候,使用涂层滚子链条NP规格、NEP规格。(但是,与不锈钢相比耐腐蚀性不高)
强度比,把钢铁假设定100时的概略值。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

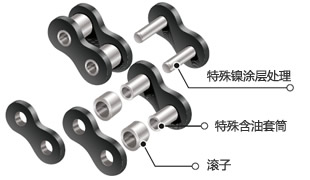

Q3 | Lambda链条是怎么样的链条? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A3 |
抑制链条磨损伸长,为了延长寿命,润滑是不可缺少。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q4 | 是否可以制造多列Lambda链条? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A4 |
Lambda链条发售初始,仅将1列商品化。以后,接到了很多客户对2列商品化的要求,在2001年目录上记载并商品化。但请注意,与RS滚子链相比,尺寸、传动能力和最大容许张力不同。
※3列以上由于性能问题,无法生产Lambda链条。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q5 | Lambda链条是否可以加油? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A5 |

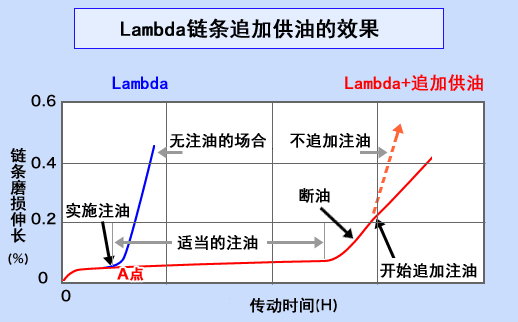

一般来说,Lambda链最适于情况为不想注油或使用在不能注油的应用。能定期注油的话,选择滚子链期待更长寿命,所以推荐RS滚子链。(Lambda链让适当注油,如下图,实现延长寿命。
〈注油方法〉 ·注油周期 原来套筒已经含带了油,与RS滚子链等相比,第一次注油的间隔更长。(但第2次以后的注油间隔,比RS滚子链同样。)有效果的注油时期为,在上图内急剧地伸张前(A点),急剧地伸张完以后才注油并不谋求延长寿命。链板间发生茶色磨损片,就到了套筒里没有油。根据使用条件注油间隔不同,针对1~3天一次实施注油。 ·油类 使用矿物油或合成油没有问题。推荐极压型的作动油或机油。 ·黏度 根据使用条件差异,一般大致范围为ISO VG68~220左右 〈介绍新商品〉 与Lambda链相比,将使用寿命更长的长寿命Lambda链商品化。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q6 | 在低温环境下,可以使用的链条是什么? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A6 |
链条用于冷冻库等低温环境时会引起三个问题,1. 低温脆性导致冲击强度下降。2. 润滑油的凝固。3. 冰霜附着引起的屈曲不良。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q7 | 连接链节的卡簧,开口销的安装方向是朝哪里? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A7 |
RS60以下小型滚子链的连接链节采用卡簧。如左图,对进行方向,请安装卡簧的头在前侧。请注意,安装时卡簧开口部请勿过大。
RS80~RS200和3列以上的小型滚子链的连接链节采用开口销。如左图,开口销从外侧插入,开口60°左右。请勿使用已经使用过的开口销或市面上销售的开口销。 ※根据链条品种,连接链节的安装方法不同。详细内容,请参考目录。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q8 | 对链条使用怎么样的润滑油更好? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A8 |
滚子链传动非常重要为润滑。
返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q9 | 驱动用滚子链润滑使用润滑脂有没有效果? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A9 |
链条的磨损发生在销子和套筒之间()、套筒和滚子之间、外板和内板之间、链轮和滚子之间。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q10 | 链条的磨损寿命界限是什么? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A10 |
(1)RS滚子链的时候
链条在链轮上屈曲时,销子和套筒滑动,销子外周和套筒内周的磨损慢慢地进行。这现象成了链条磨损伸长。进行链条磨损伸长,如链条爬齿轮的山,终于发生齿飞,到不能咬合。
(2)Lambda链条时
Lambda链条和长寿命Lambda链条,0.5%左右为针对寿命的。比滚子链不同,因为Lambda状态使用,含油烧结套筒发生断油时,就当替换机会。这断油发生的时候为伸长量0.5%左右。到了断油状态,红色磨损片附着在链板间,发生弯曲不良,针对发生这样情况就替换。【磨损伸长率的计算方法】链条率=(判定尺寸 - 标准长度)/标准长度 × 101(%)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q11 | 链条初期拉伸多少? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A11 |
链条刚运动开始时,因为装配歪斜和初期磨合,急剧发生链条伸长。这现象叫初期伸长,以后伸长缓慢地进行。初期伸长量,大约0.1%左右。但是敝公司钢铁滚子链的大部分,为提升零部件精度和装配后的预加载荷,所以初期伸长量能控制在0.05%以下。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q12 | 怎么样的情况下,必须使用链条张紧器? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A12 |
(1)主要的使用案例 链条的过剩松弛发生链条的振动和噪音,还引起链条和链轮的寿命降低或跳齿,有时候进展意想不到的问题。为了这些问题回避,使用张紧器。使用张紧器时,注意伸展开展的很强,调整适合地展开使持续本来的链条传动功能更长时间。
(2)使用注意事项 1. 一般来说,链条张紧器安装在链条的松弛侧。正反转运动频繁进行时,需要安装两侧。这时候在链条张紧器发生过载,请注意。使用敝公司的链条张紧,请向敝公司咨询。 2. 安装在链轮附近比在间距中间,微小的移动能设计调整量。一般来说,安装在小链轮附近的链条外侧。此安装方式,能确保缠绕角度。 3. 张紧器按压链条时,请注意链条相互接触。特别是运行中,链条有脉动时,请放余量调整。 4. 链条张紧器的链轮,请安装咬合3齿以上。 5. 一般来说,推荐链条张紧器齿数和小链轮的齿数为相等。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q13 | 链条的噪音对策是什么? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A13 |
链条和链轮咬合时,肯定发生噪音。发生地方,参照下述。 〈发生地方〉 (链条的)滚子冲击链轮的齿底部时发生的冲击音。 2.滚子和套筒间有缝隙,滚子弹性震动时发生的噪音。 3.外链节与内链节的冲击音 4.链轮震动的噪音。 5.各部缝隙使夹上的流体(一般,空气或润滑油)发生的排出音。 〈对策〉 A.减少碰撞能量。 ・降低链条速度。 ・增加链轮的齿数。 ・采用小型链条,减少质量。 B.使冲击部分具有缓冲效果。 ・链轮齿底,链条各个零部件之间缝隙(链板间,销子-套筒间,套筒-滚子间)注油。 ・使用塑料滚子。(传动能力降低) ・使用采用弹簧链条的低噪音滚子链。与滚子链相比,能实现6~8dB低噪音化。(比蔽司实验值) 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q14 | 不锈钢链条的最大容许张力,为何较低? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A14 |
不锈钢链条的最大容许张力与钢铁链条的1/8左右。原因如下所记容许张力的设定方法不同。
○RS滚子链(钢铁制)
○不锈钢滚子链(SS规格)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q15 | 链轮的旋转不均匀的原因的对策是什么? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A15 |
〈链条的速度变动〉

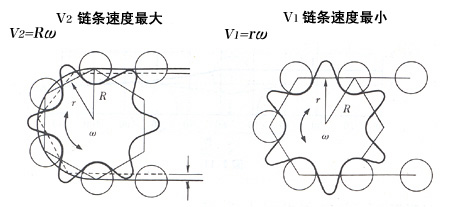

首先,说明旋转误差发生的一种原因的链条转速变动。链条与链轮咬合呈现多角形的。所以按下图,咬合在圆子接线位置和在弦的位置时,咬合高度(从链轮中心的半径)不同。所以如果驱动链轮同速旋转,按半径比链条的进行速度不一致。使用公式计算,这速度变动率能计算。
〈旋转误差〉 根据链条的速度变动和链轮的性质,主动链条发生旋转误差。还加上,链轮的偏心安装误差、链条和链轮制造时发生的误差影响。驱动链轮的齿数更多(直径越大),传动又顺利,同时旋转误差又小。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q16 | 滚销齿轮驱动有什么方法? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A16 |

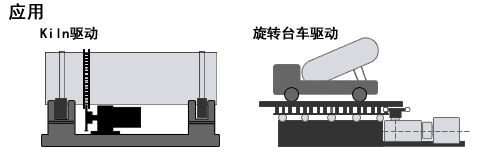

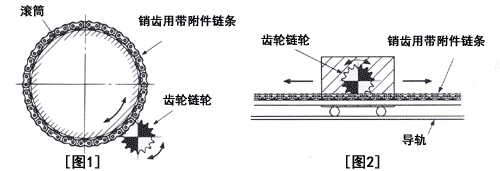

产生东西直线运动和旋转运动,通过驱动源(电机等)到减速机,使用滚子链和齿轮。使用滚子链的缠绕传动需要大空间,齿轮需要精密地加工,面对高成本。此事,滚销齿轮是最佳选择。如图1,滚销齿轮用带附件链条安装在滚筒和台车的外周为缠绕轮子,采用特殊齿型链轮代替齿轮的销齿(齿轮链轮)。直线运动时,按图2,代替齿条,把滚销齿轮用带附件链条安装在直线代用。
根据上表,滚销齿轮最适于
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q17 | 滚子链和Lambda连的弹性伸长量是多少? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A17 |

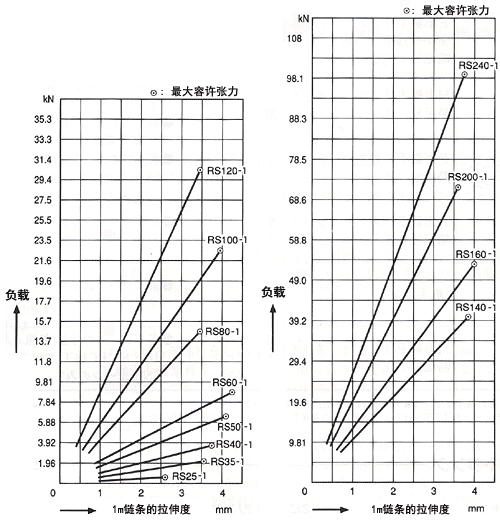

〇RS滚子链 单列 根据大概标准的数值,请参考下表。

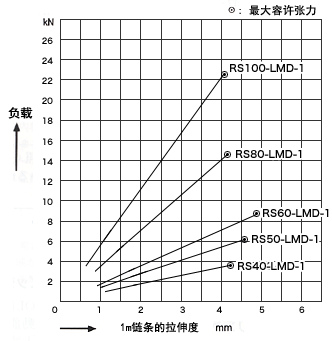

〇Lambda链条 单列
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q18 | 多连滚轴(辊筒输送机)的驱动方式和特征是什么? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A18 |
多连滚轴(辊筒输送机)有一个电机驱动和中间轴驱动,这里介绍一般的使用链条3形式驱动方式。 (1)平行挂式 ○方式 ○优点〈br>·链条替换更容易〈br>·为离驱动侧更近的链条磨损伸长更大,也可以能替换部分链条。 ○缺点 (2)齿条式 ○方式 ○优点 ○缺点 (3)斜挂式 ○方式 ○优点 ○缺点 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q19 | 链条有哪些规格? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A19 |
链条是被广泛应用途机械要素,为了确保性能和兼容性,制定国家规格和各国规格。如下,介绍部分规格。(2007年1月时)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q20 | 链条是否符合RoHS规定? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A20 |
椿本链条制造的传动用·输送用链都对应RoHS指令 RoHS指令,为为了防止人间和自然环境使感受有害物质引起的坏影响,禁止对电器、电子机器使用特定有害物质的欧洲(EU)规格。RoHS为「Restriction of the use of certain Hazardous Substances in electrical and electronic equipment」的简称,翻译成汉语,叫《电气、电子设备中限制使用某些有害物质指令》。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q21 | 过渡链节(OL)种类和订购方法是什么? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A21 |
链条编排奇数链接时需要过渡链节。 (1)过渡链节(OL)种类
(2)2POL,4POL订购时的注意点 全长9链接时使用2POL的编排 ●例:使用MCJL和2POL,全长9L的场合, 全长11链接时使用4POL的编排 ●例:使用FSJL和4POL,全长11L的场合, |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q22 | 联结连接链节(JL,OL,2POL)时,需要注油吗? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A22 |
除了已经联结了本体中的交货以外,连接链节通常在出货时只涂布轻防锈油。顾客切连链条时,如果涂布比本体有同样黏度的润滑油,会给您连接时操作带来不便。使用连接链节保持出货原始状态的话,有可能因为注油不够使发生磨损。连接链接在本体之前,需要在销子和套筒涂布润滑油。2POL,为销子和套筒已经联结了,注油时请参照下图。 ※2POL的加油位置 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q23 | 滚子链(传动链)过去是否变更过名称? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A23 |
1966年以后,全面改变滚子链条型号由尺寸为型号代码。但根据扩大规格和产品品种,有部分商品名追加,请确认各商品网页。 还有,与当时商品相比,现商品形状同样,但性能大幅度提升。需要当时的设计资料,或替换时,请向蔽公司咨询。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q24 | F形连接链节和M形连接连接的差异是什么? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A24 |

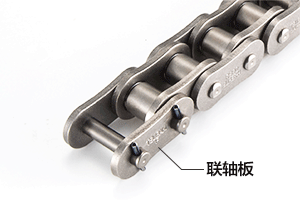

连接板的销孔和链销是过盈配合还是间隙配合。 M形连接链节是间隙配合 F形连接链节是过盈配合 ・M形连接链节在连接作业,或维修时可拆卸便捷。 ・用于下吊,有可能产生侧向力场合的传动时,请使用F形连接链节。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q25 | 链条张紧器(椿本产)在使用时需要注意哪些? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A25 |
(1)链条脉动时,由反动张紧器杆进出,主机之间滑动。所以杆与本体会发生磨损,请实施加油。 (2)在粉尘和腐蚀性明显的环境下,对张紧器损伤会很严重。请避免在这样环境下使用。 (3)如垂直驱动时张紧器推力方向加力,而且加以如正反转时激烈负载变动的话,张紧器会发生明显损耗,所以请避免使用。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q26 | 链条张紧器位移量和按压力的关系是什么? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A26 |
椿本链条张紧器本体部内置两支弹簧,利用弹簧弹性,安装在尖端部的惰轮链轮和按压链条,调整松弛的机构。以下记述,惰轮连轮或塑料片的变位量,表示那时候作用的按压力。安装、调整时请参照。 ◆TCS型(摇动式) ·作用的按压力 F(kN) 〇CT-TCS40、CT-TCS50 〇CT-TCS60、CT-TCS80 ◆ETS型和TA型(直动式) ·作用的按压力 F(kN) 〇CT-ETS40、CT-ETS50、CT-TA40 〇CT-ETS60、CT-ETS80、CT-TA50、CT-TA60 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q27 | 滚子链用自动注油器(SFM68)能不能上向使用? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A27 |
滚子链用注油器(SFM68)本体选择使用油刷。如果向上安装的话,机油不能有效送达刷子的顶端。使用安装时请按水平方向一下的方向安装使用。不使用油刷而使用配管时,注油器本体安装方向布局较自由,下向、上向、横向都可以。但是配管长度设定0.5mm未满、内径6mm以上,请不进行经路分路。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q28 | 滚子链用自动注油器(SFM68)内填充的食品机械用油是什么? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A28 |
滚子链用注油器(SFM68)填充的润滑油,符合FDA(美国食品医药品局)联邦规格21CFR178.3570※1,受到USDA(美国农业不)H1※2认定、是可安全使用的润滑油。对顾客PL对策或HACCP※3系统,「提高安全性」做贡献。 〇安全性 〇润滑油的性能(润滑性、极压型、耐热性、酸化安定性、防锈性等) ※1,偶然接触食品的润滑油,视为间接食品添加物,通过严格安全性测试,从润滑剂结构构成的物质和容许浓度被严格规定。 ※2 使用FDA认可的原材料,让认定「能使用在具有偶然接触食品的可能性的润滑地方」的食品机械用润滑剂。H1以外,还有H2,H2为「没有食品接触的可能性,希望使用在食品工厂的润滑剂」.总而言之,不能使用在具有接触食品的可能性的地方。 ※HACCP为Hazard Analysis Critical Control Point的简称,翻译「危险分析重要管理点」,一种安全·卫生管理手法。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q29 | 滚子链用自动注油器(SFM68)能不能频繁ON/OFF操作? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A29 |
滚子链用注油器(SFM68)有开关的高压气体转换器(干电池式高压气体发生器)可开或者闭。 高压气体转换器的寿命为从制造计算为3年。长期间停机情况,请注意不要超过3年的使用寿命。仔细内容记载在目录、使用说明书。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q30 | 是否可以简易测定链条磨损伸长? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A30 |
通常测验链条磨损伸长,使用游标卡尺和卷尺,测量检伸长长度。RS滚子链、BS滚子链和板式链条可判定寿命的《链条磨损测角尺》被商品化。(不能测定伸长量。) 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q31 | 终端连接金属部件是否可以制作特型品? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A31 |
作为悬挂目的使用的末端固定夹具「末端螺栓」目录上有RS40EB~RS121EB。但是也可根据顾客的要求,对应其他尺寸作为特殊品提供。请向敝公司咨询。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q32 | 有无拆解链条的简易工具? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A32 |
链条分解时,请准备砂轮机、万力、冲头、其他部分能对应一般工具。敝公司商品化的链条专用分解工具方便客户使用。详细内容、传动链配件的网页请看。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q33 | 终端金属部件承重方向?. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A33 |

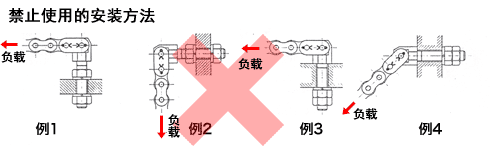

水平(拉推台車、滚销齿轮等)或垂直(悬挂等)使用时,滚子链的负载作用末端夹具的轴心上。末端夹具的轴心和滚子链的作用负载方向不同的使用方法(弯曲负载负载的使用方法)和扭转作用的使用方法,请勿选择。其他,请参照记载目录上的使用注意。 返回问题 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q34 | 链轮定心方法是什么? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A34 |
安装链轮的良否,不仅对链条的顺利传动、输送有影响,而且对链条、链轮的寿命有影响。参照蔽司目录记载的《安装链轮》,请调整轴子的水平度、平行度、错位一对链轮。 返回问题 |
