セレクションガイド パワーロック

・各シリーズのアイコンをクリックすると特長が表示されます。

・条件を選択すると、対応できないシリーズのアイコンにマスクがかかります。

要求機能 

周囲環境

×
(ドラッグで移動できます)

センタリング機能とは

センタリング機能とは

センタリング機能とは、軸とボスを締結した時に、ボスの振れを抑える機能のことを言います。

言い換えれば、どれだけボスの中心に軸を持ってこれるか、という機能です。

パワーロックにはセンタリング機能の有るシリーズと無いシリーズとがあり、
無いシリーズの場合はボスにガイド部(軸とボスとが直接接する部分)を設ける必要があります。

×
(ドラッグで移動できます)

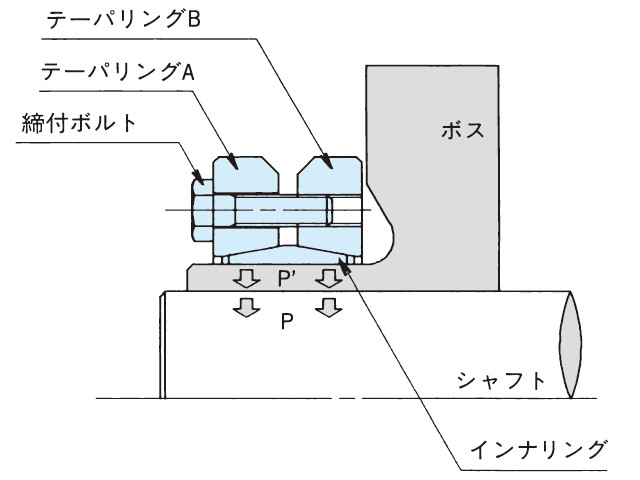

ボス外締めとは

ボス外締めとは

設計上ボスの肉厚が取れない場合や、中空軸の締結時に、ボスの外側から締結する外締めタイプです。

KE

KE

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ5～Φ100
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. 広範囲の公差軸に使用できます。
    (m6, k6, js6, h6～h10)
    ※無電解ニッケルメッキ仕様はh8のみ
  2. 内外径が小さくコンパクト。
  3. センタリング機能があります。
  4. 小径軸にも最適です。
  5. ステンレス仕様、無電解ニッケルメッキ仕様も
    品揃えしています。

製品情報

TF

TF

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ6～Φ90
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. 小径ボスに最適です。
  2. ボルト本数はシリーズ最少です。
  3. センタリング機能があります。
  4. 小径軸にも最適です。
  5. 無電解ニッケルメッキ仕様も品揃えしています。

製品情報

AE

AE

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ19～Φ150
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. センタリング機能があります。
  2. ASシリーズと同一内外径です。

製品情報

AD-N

AD-N

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ19～Φ300
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. ASシリーズの1.5倍～3倍の伝達トルク容量が
    あります。
  2. センタリング機能があります。
  3. ASシリーズと同一内外径です。
  4. 無電解ニッケルメッキ仕様が新登場。

製品情報

EL

EL

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ10～Φ150
適用軸公差 (Φ10～Φ38)h6
(Φ40～Φ150)h8
適用ボス穴公差 (Φ10～Φ38)H7
(Φ40～Φ150)H8
適用表面粗さ Ra0.8
  1. コンパクトで取付スペースを取りません。
  2. 締結力に応じた最適設計が可能です。
  3. コストパフォーマンスに優れています。

製品情報

EF

EF

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ10～Φ120
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. ELシリーズと加圧フランジの一体形です。
  2. ELシリーズの2～3倍の伝達トルク容量が
    あります。
  3. センタリング機能があります。
  4. 加圧フランジ製作のわずらわしさを解消します。

製品情報

SL

SL

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ24～Φ300
適用ボス外径公差 h7
適用ボス穴公差 H7
適用表面粗さ Ra1.6
(適用軸公差) (h6)
  1. ボス外径を取り付けるタイプです。
  2. 中空軸の締結に最適です。
  3. 設計上、ボスの肉厚が取れない場合にも
    ご使用いただけます。

製品情報

ML

ML

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ5～Φ75
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. ナットを締め込むだけの簡単締結です。
  2. 組付け時のオイル・グリース塗布は不要です。
  3. センタリング機能があります。
  4. 短幅のボスにも取付可能です。

製品情報

AS

AS

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ19～Φ300
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. 取扱容易な汎用タイプです。
  2. 大径軸にも最適です。
  3. インチサイズも品揃えしています。
  4. ステンレス仕様、無電解ニッケルメッキ仕様も
    標準化しています。

製品情報

AS-SS

AS-SS

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ19～Φ150
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. ASシリーズのステンレス仕様です。
  2. 特殊潤滑材をコーティングしたステンレスボルトの採用により、組付け時の油塗布は不要です。
  3. 屋外での使用や、直接水がかかる用途に
    最適です。

製品情報

KE-SS

KE-SS

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ5～Φ50
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. KEシリーズのステンレス仕様です。
  2. 広範囲な公差軸に使用可能です。
  3. ボルト本数が少なく、
    組付け工数を削減できます。
  4. 特殊潤滑コーティングボルトの採用により、
    組付け時の油塗布は不要です。

製品情報

RE-SS

RE-SS

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ5～Φ50
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. 止め輪の着脱により、2通りの取付け方法が
    選択可能です。
  2. 本体材質にオーステナイト系ステンレス材を
    採用、高い耐食性があります。
  3. 小径軸に最適です。

製品情報

AS-KP

AS-KP

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ19～Φ300
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. ASシリーズの無電解ニッケルメッキ仕様です。
  2. ASシリーズ標準仕様と同一の伝達トルクです。
  3. 締付ボルトは潤滑コーティング済み、
    組付け時の油塗布は不要です。
  4. クロムフリーで、環境面にも配慮しています。

製品情報

TF-KP

TF-KP

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ10～Φ90
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. TFシリーズの無電解ニッケルメッキ仕様です。
  2. TFシリーズ標準仕様と同一の伝達トルクです。
  3. 内外径比が小さく、小径ボスに最適です。
  4. 締付ボルトは潤滑コーティング済み、
    組付け時の油塗布は不要です。
  5. クロムフリーで、環境面にも配慮しています。

製品情報

KE-KP

KE-KP

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ5～Φ100
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. KEシリーズの無電解ニッケルメッキ仕様です。
  2. KEシリーズ標準仕様と同一の伝達トルクです。
  3. 締付ボルトは潤滑コーティング済み、
    組付け時の油塗布は不要です。
  4. クロムフリーで、環境面にも配慮しています。

製品情報

AD-N-KP

AD-N-KP

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ50～Φ100
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. AD-Nシリーズの無電解ニッケルメッキ仕様
    です。
  2. AD-Nシリーズ標準仕様と同一の大容量トルク
    です。
  3. 締付ボルトは潤滑コーティング済み、
    組付け時の油塗布は不要です。

製品情報

KE-LP

KE-LP

製品情報

×
(ドラッグで移動できます)
適用軸径 Φ5～Φ100
適用軸公差 h8
適用ボス穴公差 H8
適用表面粗さ Ra1.6
  1. KEシリーズの低面圧仕様です。
  2. 小径ボスに使用可能です。
  3. 広範囲の公差軸に使用できます。
    (m6, k6, js6, h6～h10)
  4. 内外径が小さくコンパクト。

製品情報
