选型指南 联结件

・点击各个系列的图标可表示产品特长。

・选择条件，无法对应系列的图标上会被罩遮。

要求性能 

周围环境

×
(可用拖动来移动)

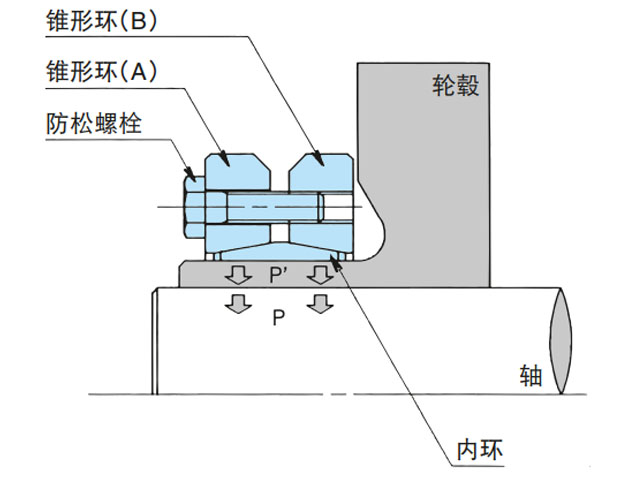

什么是自动定心？

什么是自动定心？

自动定心功能是指在联结轴与轮毂时，抑制轮毂跳动的功能。

换而言之，也就是将轴尽量移至轮毂的中心的功能。

动力锁产品分为有定心和无定心功能的系列。无定心功能的系列需在轮毂（轴和轮毂直接接触的部分）设置导向。

×
(可用拖动来移动)

什么是轮毂外锁？

什么是轮毂外锁？

是从外侧紧固轮毂的类型，用于因设计原因无法确保轮毂厚度，或紧固中空轴的场合。

KE

KE

产品信息

×
(可用拖动来移动)
适用轴径 Φ5～Φ100
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. 可对应大范围的公差轴
    (m6, k6, js6, h6～h10)
    * 无电解镀镍规格仅h8
  2. 内外径小，紧凑。
  3. 有定心功能。
  4. 最适于小径轴。
  5. 还备有不锈钢规格、无电解镀镍规格产品。

产品信息

TF

TF

产品信息

×
(可用拖动来移动)
适用轴径 Φ6～Φ90
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. 最适于小径轮毂。
  2. 螺栓的个数在所有系列中最少。
  3. 有定心功能。
  4. 最适于小径轴。
  5. 还有无电解镀镍规格（KP）的品种。

产品信息

AE

AE

产品信息

×
(可用拖动来移动)
适用轴径 Φ19～Φ150
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. 有定心功能。
  2. 具有同AS系列一致的内外径。

产品信息

AD-N

AD-N

产品信息

×
(可用拖动来移动)
适用轴径 Φ19～Φ300
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. 具有AS系列1.5倍～3倍的传动扭矩。
  2. 有定心功能。
  3. 具有同AS系列一致的内外径。
  4. 最新推出无电解镀镍规格。

产品信息

EL

EL

产品信息

×
(可用拖动来移动)
适用轴径 Φ10～Φ150
适用轴公差 (Φ10～Φ38)h6
(Φ40～Φ150)h8
适用轮毂孔公差 (Φ10～Φ38)H7
(Φ40～Φ150)H8
适用表面粗糙度 Ra0.8
  1. 结构紧凑，无需安装空间。
  2. 可按照联结力进行最佳设计。
  3. 性价比高。

产品信息

EF

EF

产品信息

×
(可用拖动来移动)
适用轴径 Φ10～Φ120
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. EL系列和加压法兰的一体化产品。
  2. 具有EL系列2倍～3倍的传动扭矩。
  3. 有定心功能。
  4. 避免加压法兰制作的麻烦。

产品信息

SL

SL

产品信息

×
(可用拖动来移动)
适用轴径 Φ24～Φ300
轮毂外径适用公差 h7
适用轮毂孔公差 H7
适用表面粗糙度 Ra1.6
(适用轴公差) (h6)
  1. 通过轮毂外侧来联结的类型。
  2. 最适于中空轴的联结。
  3. 设计中无需减少轮毂材料厚度可直接使用。

产品信息

ML

ML

产品信息

×
(可用拖动来移动)
适用轴径 Φ5～Φ75
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. 通过锁紧螺母来简单连接。
  2. 组装时无需涂油脂。
  3. 有定心功能。
  4. 能安装于短幅度轮毂上。

产品信息

AS

AS

产品信息

×
(可用拖动来移动)
适用轴径 Φ19～Φ300
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. 使用简便的通用类型。
  2. 最适于大径轴。
  3. 还备有英制尺寸产品。
  4. 标准品中提供不锈钢规格、无电解镀镍规格。

产品信息

AS-SS

AS-SS

产品信息

×
(可用拖动来移动)
适用轴径 Φ19～Φ150
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. AS系列的不锈钢规格。
  2. 采用特殊润滑涂层的不锈钢螺栓，组装时无需涂油脂。
  3. 最适合于室外使用和直接与水接触的场合。

产品信息

KE-SS

KE-SS

产品信息

×
(可用拖动来移动)
适用轴径 Φ5～Φ50
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. KE系列的不锈钢规格。
  2. 可用于大范围的公差轴。
  3. 螺栓个数少，可减少组装工时。
  4. 采用特殊润滑涂层，组装时无需涂润滑油。

产品信息

RE-SS

RE-SS

产品信息

×
(可用拖动来移动)
适用轴径 Φ5～Φ50
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. 通过装卸挡圈，有2种安装方法供选择。
  2. 本体材质采用奥氏体系不锈钢材料，具有高耐腐蚀性。
  3. 最适合于小径轴。

产品信息

AS-KP

AS-KP

产品信息

×
(可用拖动来移动)
适用轴径 Φ19～Φ300
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. AS系列的无电解镀镍规格。
  2. 与AS系列标准规格具有相同传动扭矩。
  3. 经过特殊润滑涂层的紧固螺栓，组装时无需涂油和润滑脂。
  4. 无铬，考虑环保。

产品信息

TF-KP

TF-KP

产品信息

×
(可用拖动来移动)
适用轴径 Φ10～Φ90
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. TF系列的无电解镀镍规格。
  2. 与TF系列标准规格具有相同传递扭矩。
  3. 内外径比最小的，最适合于小径轮彀。
  4. 经过特殊润滑涂层的紧固螺栓，组装时无需涂油和润滑脂。
  5. 无铬，考虑环保。

产品信息

KE-KP

KE-KP

产品信息

×
(可用拖动来移动)
适用轴径 Φ5～Φ100
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. KE系列的无电解镀镍规格。
  2. 同KE系列标准规格具有相同传动扭矩。
  3. 经过特殊润滑涂层的紧固螺栓，组装时无需涂油和润滑脂。
  4. 无铬，考虑环保。

产品信息

AD-N-KP

AD-N-KP

产品信息

×
(可用拖动来移动)
适用轴径 Φ50～Φ100
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. AD-N系列的无电解镀镍规格。
  2. 与AD-N系列标准规格具有相同大容量扭矩。
  3. 经过特殊润滑涂层的紧固螺栓，组装时无需涂油和润滑脂。

产品信息

KE-LP

KE-LP

产品信息

×
(可用拖动来移动)
适用轴径 Φ5～Φ100
适用轴公差 h8
适用轮毂孔公差 H8
适用表面粗糙度 Ra1.6
  1. KE系列的低面压规格。
  2. 小径轮毂也可使用。
  3. 可对应大范围的公差轴
    (m6, k6, js6, h6～h10)
  4. 内外径小，紧凑。

产品信息

联结件的选型页面由此浏览
